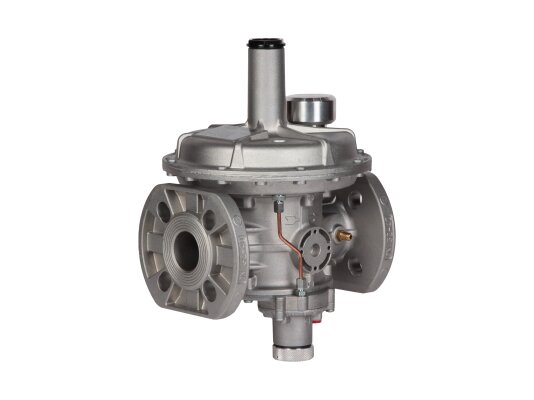

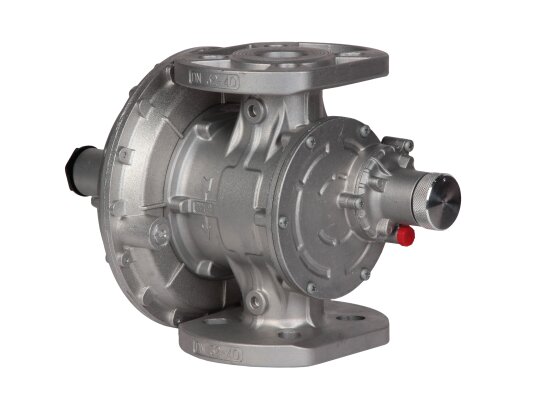

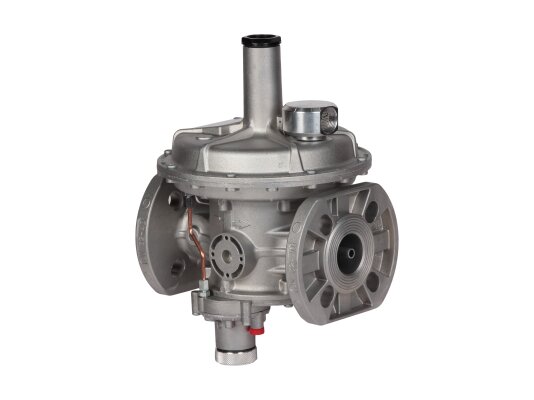

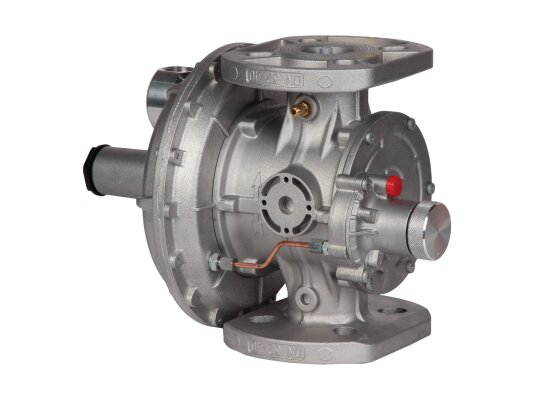

Газовый регулятор давления Madas RB32Z R120 относится к серии комбинированных устройств с интегрированным предохранительно-запорным клапаном, который перекрывает поток при аварийном снижении или повышении выходного давления. Он применяется в промышленных газопотребляющих системах с максимальным давлением в распределительной сети до 6 бар. Обеспечивает стабильное давление на выходе в соответствии с настройкой пружины и оснащён предохранительно-сбросным клапаном для сброса избыточного давления.
Среда эксплуатации
Этот комбинированный регулятор прямого действия подходит для работы с метаном, пропан-бутаном, воздухом, азотом и другими неагрессивными сухими газами, соответствующими ГОСТ 5542-87. По запросу доступны версии для биогаза (после уточнения состава).
Основные параметры:

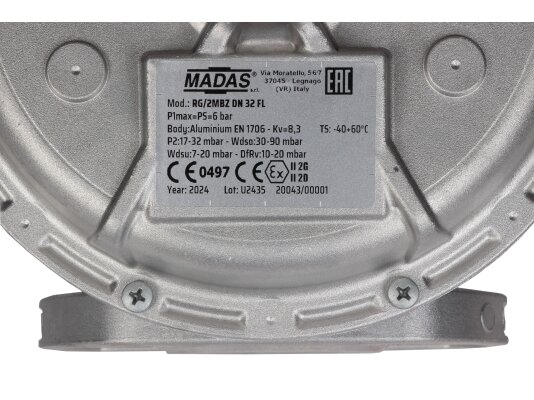

- максимальное давление в системе: 6000 мбар;
- класс герметичности «А» по EN 88-2, без утечек;
- регулировка выходного давления в диапазоне 17-32 мбар;
- настройка ПЗК по понижению: 7-20 мбар, по превышению: 18-50 мбар;
- диапазон срабатывания предохранительно-сбросного клапана: 19-72 мбар;
- минимальный расход: 0,1 нм3/ч;
- точность срабатывания ПСК и ПЗК: ±5%, ±10%;
- время срабатывания запорного механизма менее 1 секунды;
- фланцевое соединение DN 32 для монтажа;
- прямое (линейное) соединение;
- максимальная пропускная способность: 1300 нм3/ч;
- рабочий температурный диапазон: от -40 до +60 °C;
- заменяемые узлы: мембрана регулятора, мембрана ПЗК, пружина;
- срок службы регулятора — 40 лет.
Конструкция и комплектация
Регулятор оснащён дополнительными защитными элементами:
предохранительно-запорным клапаном, который перекрывает газовый поток при недопустимом повышении или понижении давления, а также при отсутствии давления;

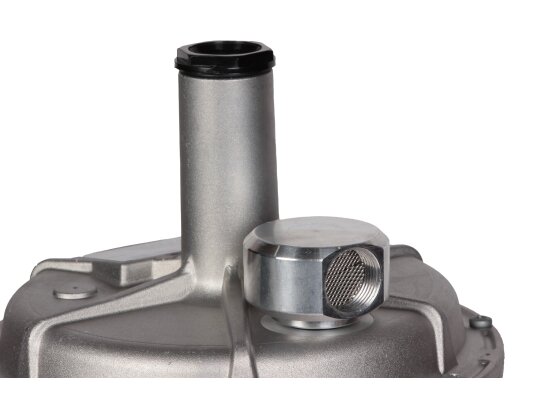

предохранительно-сбросным клапаном для сброса избыточного давления.
Корпус изготовлен из материалов, устойчивых к коррозии, низким температурам и составу углеводородов: алюминия 11S, оцинкованной нержавеющей стали, стекловолокна с 30% нейлона, штампованного алюминия, латуни ОТ-58 и бутадиен-нитрильной резины.
Монтаж и эксплуатация
Регулятор может использоваться в зонах взрывоопасности 1 и 2 как внутри помещений, так и на открытом воздухе при условии защиты от атмосферных осадков (например, под навесом или козырьком). Конструкция не предназначена для эксплуатации в агрессивных средах, разрушающих металл и резину.
Допускается установка в горизонтальном положении (предпочтительно с пружиной вверх) и вертикально. При монтаже в иных положениях срок службы устройства сокращается.

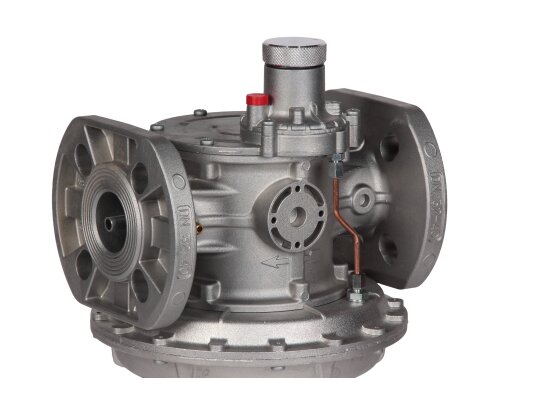

На корпусе имеется стрелка, указывающая направление потока для правильной установки. Для точной настройки выходного давления необходимо подключить манометр. После монтажа проводится проверка герметичности.
Область применения
Регулятор Madas RB широко используется в промышленных и технологических установках для снижения высокого давления газа. Он востребован на газорегуляторных пунктах, распределительных станциях и других объектах газоснабжения.
Техническое обслуживание
Дважды в год проверяется выходное давление и давление срабатывания ПЗК и ПСК. Замена изнашиваемых деталей проводится каждые 5 лет (мембраны) и 20 лет (пружина).
Преимущества:
- стабильное поддержание давления подачи газа;
- встроенные защитные клапаны (ПЗК и ПСК);
- быстрое срабатывание ПЗК — менее 1 секунды;
- работа при низких температурах;
- возможность монтажа в горизонтальном и вертикальном положении;
- подходит для уличной установки;
- гарантийный срок обслуживания 24 месяца;
- длительный срок службы — 40 лет при своевременном обслуживании.
Приобрести регуляторы давления газа Madas RB можно как со склада, так и под заказ. Серия включает модификации с фланцевым и резьбовым соединением, разными диапазонами настройки пружины и комплектацией.
Артикул: RB32Z R120
Альтернативные артикулы:
RB32Z98 R120;00000003590
Производитель: Madas, Италия
На складе:
В наличии
