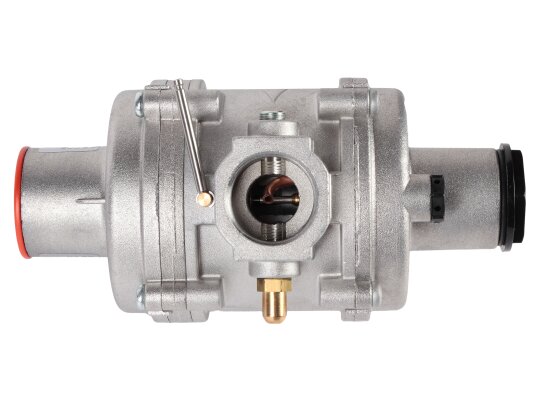

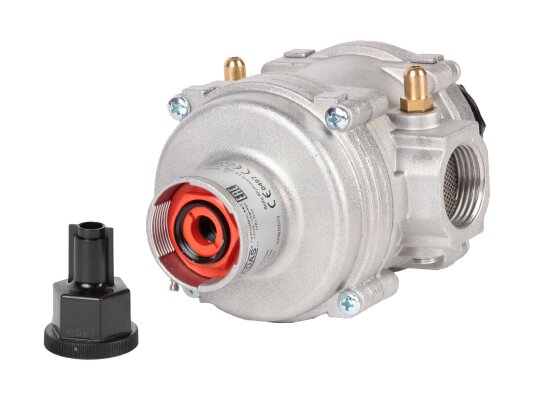

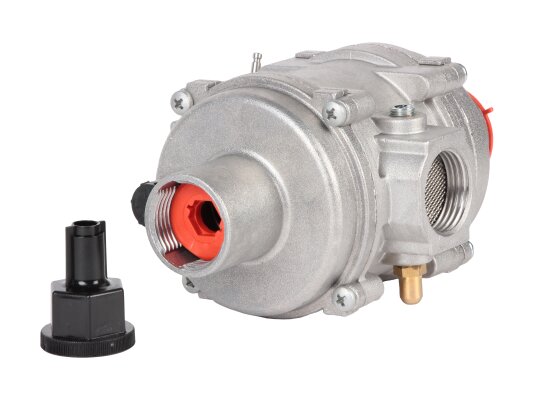

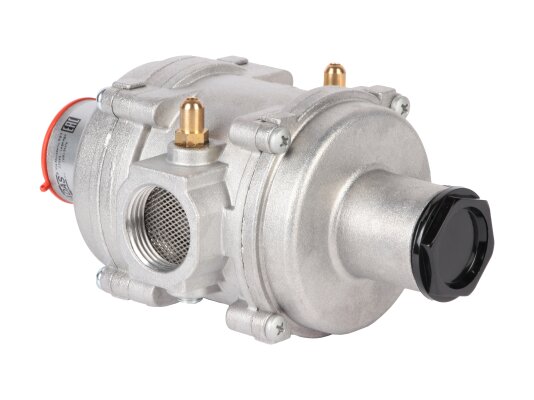

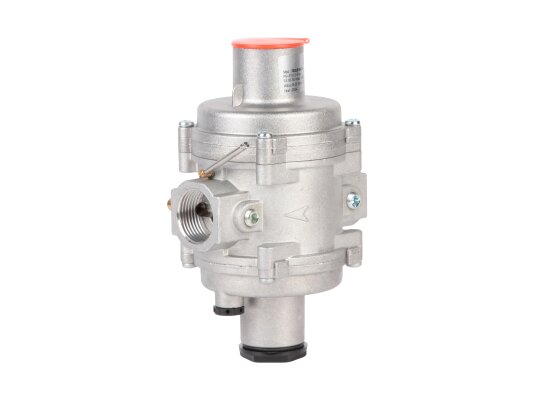

Газовый регулятор Madas FR2LB04Z 120 изготовлен в соответствии с европейским стандартом EN 13611. Предназначен для контроля давления газа в системах с небольшим расходом. Оснащён двойным фильтром и защитными клапанами (запорным и сбросным). Отличается компактными размерами, мембраной, защищённой от влаги, и устойчивостью к низким температурам.
Особенности конструкции
Регулятор Madas FR2LB04Z включает:
- предохранительно-запорный клапан по превышению давления, перекрывающий поток при избыточном выходном давлении;
- предохранительно-запорный клапан по понижению давления, отключающий подачу газа при снижении давления ниже допустимого;
- два фильтра — сетку и фильтрующий элемент;
- рабочую мембрану с защитой от влаги;
- сбросной клапан для выпуска избыточного давления при превышении установленного значения. В помещениях с недостаточной вентиляцией необходимо обеспечить отвод газа наружу.
Затвор с плечом 1:5 обеспечивает точное регулирование и герметичное закрытие даже при попадании влаги и наледи.
Регулятор выполнен из оцинкованной и нержавеющей стали марки 430 F, штампованного алюминия, виледона, алюминия 11S, латуни ОТ-58 и NBR-каучука. На корпусе предусмотрены штуцеры для контроля давления.
Область применения
Устройство снижает высокое давление до низкого и поддерживает его постоянным в соответствии с настройкой. Давление остаётся стабильным при колебаниях в магистрали и изменении расхода. Регулятор подходит для бытовых и промышленных систем с малым потреблением газа. Рабочие среды: природный и сжиженный газ, азот, воздух и другие сухие неагрессивные газы.

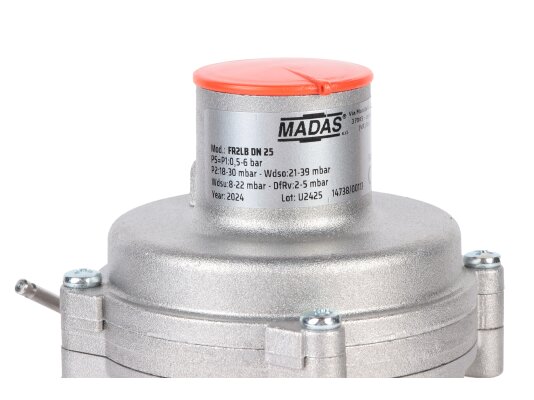

Основные характеристики:
- комбинированный регулятор с защитными клапанами;
- максимальное входное давление: 6000 мбар;
- регулировка выходного давления: 18-30 мбар;
- точность регулирования ±10%;
- минимальный расход газа: от 0,1 нм3/ч;
- параметры срабатывания ПЗК: 8-22 мбар и 21-39 мбар;
- регулировка сбросного клапана: 20-35 мбар;
- точность срабатывания ПСК и ПЗК: ±5% и ±10% соответственно;
- быстродействие ПЗК менее 1 секунды;
- линейное соединение с резьбой Rp 1";
- рабочий температурный диапазон: от -40 до +60 °C;
- монтаж горизонтальный, пружиной вниз;
- фильтр из прочного синтетического материала (виледон);
- степень фильтрации: 50 микрон;
- срок службы: 40 лет.
Место установки
Регуляторы Madas FR2LB предназначены для зон взрывоопасности 1 и 2, не подходят для зон 0.
Преимущества:
- комбинированное устройство с защитными клапанами (ПЗК, ПСК);
- двухступенчатая фильтрация газа;
- стабильное давление при перепадах в магистрали;
- точное регулирование;
- мембрана с защитой от влаги;
- герметичное перекрытие потока даже при влаге и наледи;
- широкий температурный диапазон;
- компактные размеры корпуса.

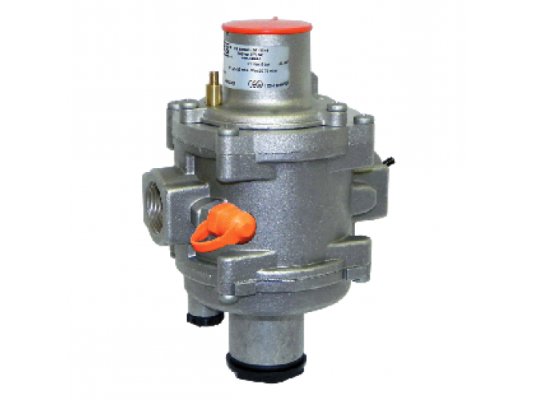

Серия регуляторов Madas FR2LB
Серия «Компакт» FR2LB включает модификации для разных газов и условий: неагрессивных газов, биогаза (литера В), с уплотнениями и мембранами из витона (V и W), корпусом с катафорезной обработкой (К). У нас можно приобрести регуляторы давления со склада и под заказ.
Артикул: FR2LB04Z 120
Альтернативные артикулы:
FR2LB04Z98
Производитель: Madas, Италия
На складе:
В наличии
