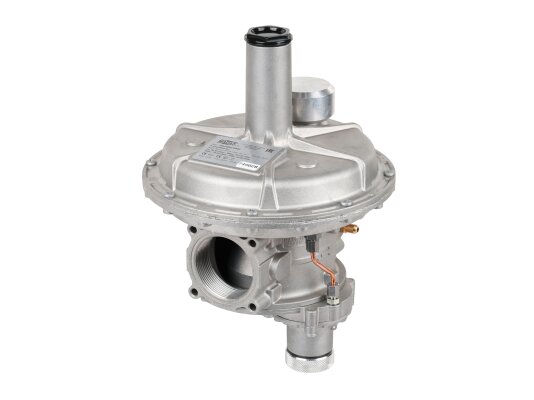

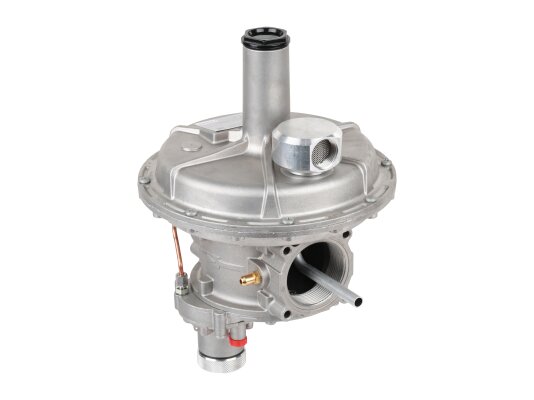

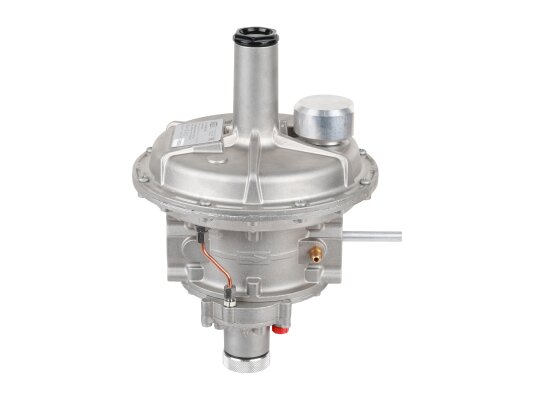

Газовый регулятор Madas RB07Z R140 предназначен для создания надежной и безопасной системы регулирования давления в промышленных газовых установках. Он оснащён дополнительными защитными элементами. Устройство снижает высокое входное давление и автоматически поддерживает заданный уровень в соответствии с настройками. Максимальное давление в магистрали составляет 6 бар.
Ключевые особенности
Регулятор включает в себя защитные механизмы:
- предохранительно-запорный клапан (ПЗК), который перекрывает подачу газа при критическом повышении или снижении давления, а также при отсутствии давления;
- предохранительно-сбросной клапан (ПСК), предназначенный для сброса избыточного давления.
Если поток газа перекрывается запорным клапаном, регулятор запускается вручную после устранения причины срабатывания защитного механизма.
Область применения
Данный комбинированный регулятор подходит для работы с метаном, сжиженным газом, воздухом, азотом и другими неагрессивными сухими газами, соответствующими ГОСТ 5542-87. По запросу доступны модификации для биогаза после уточнения его состава.

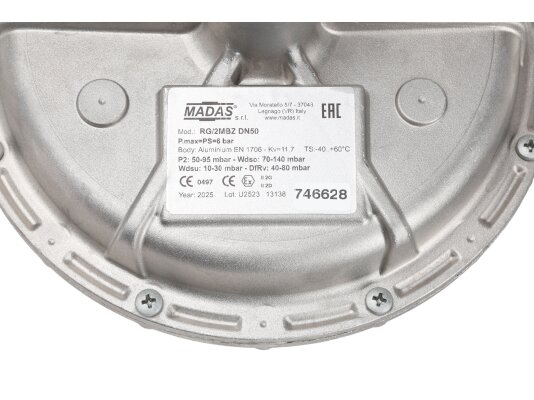

Основные технические характеристики:
- максимальное давление в подающей магистрали: 6000 мбар;
- сертификат соответствия EN 88-2, класс герметичности «А»;
- регулировка пружины давления: 50-95 мбар;
- настройка ПЗК: 10-30 мбар и 60-140 мбар;
- срабатывание ПСК в диапазоне 57-175 мбар;
- минимальный расход газа: 0,1 нм3/ч;
- максимальная пропускная способность: 1500 нм3/ч;
- точность срабатывания ПСК и ПЗК: ±5% и ±10% соответственно;
- скорость закрытия запорного клапана менее 1 секунды;
- резьбовые соединения Rp 2";
- линейное (прямое) подключение;
- рабочий температурный диапазон: от -40 до +60 °C;
- обязательный контроль параметров выхода и работы ПЗК, ПСК не реже двух раз в год;
- замена рабочих мембран и мембран ПЗК каждые 5 лет, пружин — через 20 лет;
- срок службы регулятора — 40 лет.
Конструкция

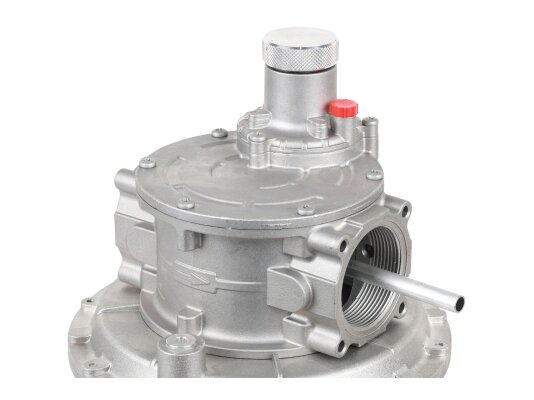

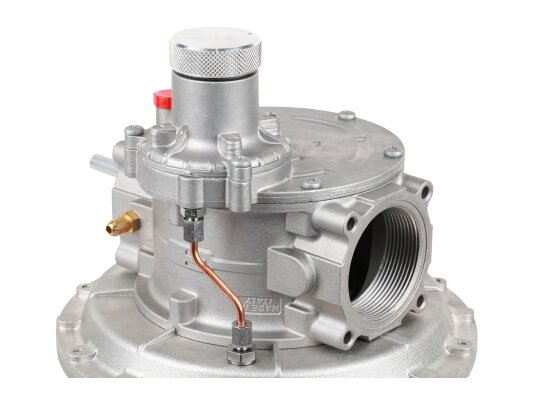

Комбинированный регулятор выполнен в корпусе из коррозионно-стойкого алюминия, верхняя и нижняя части которого соединены винтами. Внутри расположены защитные клапаны (ПЗК, ПСК), рабочие, компенсационные и предохранительные мембраны, пружины для настройки давления и клапанов, регулировочные винты и другие элементы. На корпусе установлен штуцер для измерения давления. По желанию можно дополнительно приобрести индикатор положения ПЗК для передачи сигнала на диспетчерский пульт.
Для изготовления конструкции применены материалы, устойчивые к газовому составу, перепадам температуры и высоким нагрузкам: оцинкованная нержавеющая сталь, штампованный алюминий, алюминий 11S, латунь ОТ-58, стекловолокно с 30% нейлона. Уплотнения выполнены из газонепроницаемого NBR-каучука.
Условия эксплуатации
Регулятор может использоваться как в помещениях, так и на открытом воздухе при защите от осадков и обледенения. Место установки должно соответствовать зонам 1 или 2 по взрывоопасности согласно ГОСТ. Не допускается эксплуатация в агрессивной среде, разрушающей материалы корпуса и уплотнений.
При установке в плохо вентилируемых помещениях необходимо обеспечить вывод газа, сбрасываемого ПСК, наружу.
Монтаж
Регулятор допускается устанавливать горизонтально или вертикально с пружиной, направленной вверх (рекомендуется). Неправильное положение пружины сокращает срок службы устройства.
Преимущества:
- стабильное выходное давление при колебаниях входного;
- встроенный ПЗК, перекрывающий поток при опасных значениях давления;
- быстрое срабатывание предохранительно-запорного клапана (менее 1 секунды);
- компенсация давления на входе;
- наличие предохранительно-сбросного клапана;
- возможность уличной установки;
- работа в большинстве климатических зон;
- гибкие варианты монтажа;
- гарантийное обслуживание 2 года.
Серия Madas RB
Регуляторы Madas RB представлены широким ассортиментом: с ПСК или без, с обычной или усиленной мембраной, с индикатором положения ПЗК, встроенным шумоглушителем, фланцевыми и резьбовыми соединениями, разными диапазонами выходного давления, а также вариантами для биогаза по запросу.
Артикул: RB07Z R140
Производитель: Madas, Италия
На складе:
В наличии
