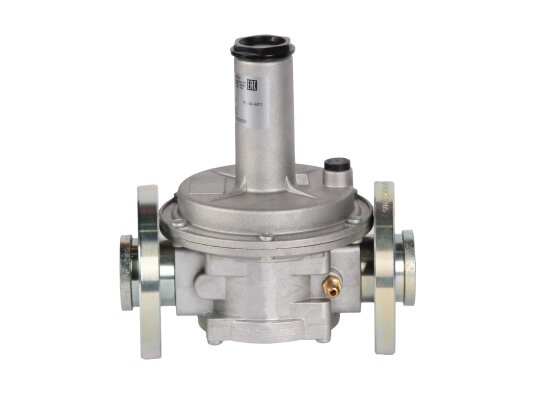

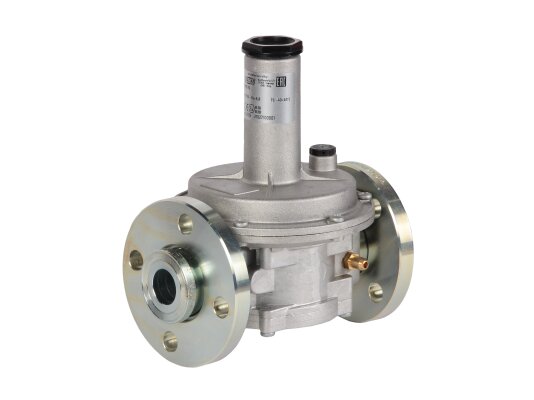

Регулятор давления газа Madas RC25 010 широко применяется при сборке промышленных газовых горелок и топочного оборудования. Соответствует европейскому стандарту EN 88-2, прошёл испытания и сертификацию. Обладает надёжной конструкцией, компактными размерами и точной настройкой. Снижает входное давление и поддерживает его на заданном уровне согласно установленным параметрам.
Назначение
Устройство предназначено для систем с природным газом (ГОСТ 5542-87), сжиженным нефтяным газом, воздухом, азотом и другими нейтральными сухими газами.
Основные характеристики и особенности:
- регулировка пружины в диапазоне 10-28 мбар;
- максимальное входное давление — 1000 мбар;
- фланцевое соединение DN 25;
- герметичность класса А по европейским нормам;
- минимальный расход газа 0,1 м3/час;
- возможна установка вертикально и горизонтально;
- монтаж в зоне взрывоопасности 2 по ГОСТ Р 51330.9-99;
- морозостойкое исполнение, подходит для уличной эксплуатации;
- предохранительная мембрана для предотвращения утечек;
- встроенный импульсный выход;
- рабочий температурный диапазон: от -40 до +60 °C;
- максимальная температура корпуса +60 °C;
- срок службы — 40 лет при соблюдении правил монтажа и обслуживания.
Конструкция

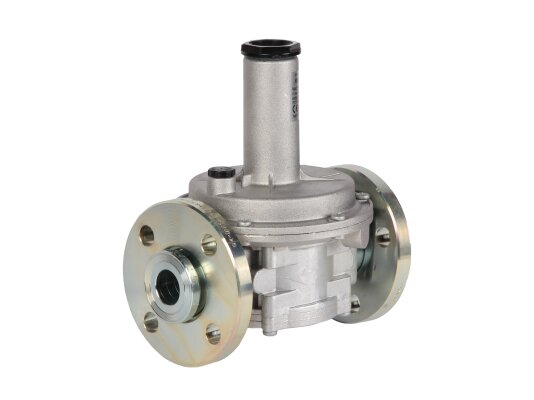

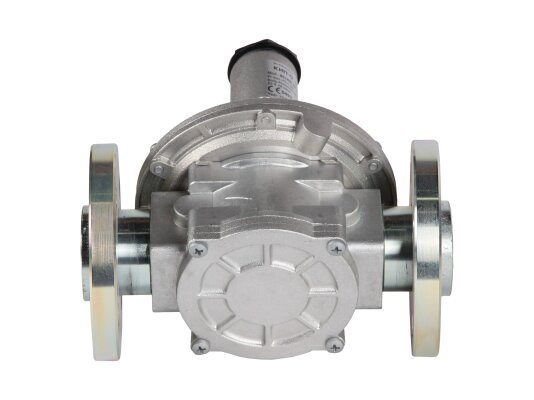

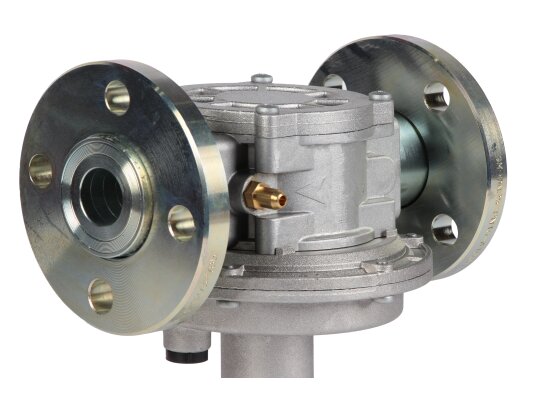

Корпус изготовлен из коррозионно-стойкого алюминия с фланцевыми соединениями. Внутри установлена износостойкая пружина для регулировки давления, предохранительная мембрана, предотвращающая утечки газа и повышающая герметичность. Имеется внутренний импульсный выход.
Материалы корпуса и деталей включают алюминий, латунь, нержавеющую сталь и стекловолокно с 30% нейлона. Уплотнения выполнены из газонепроницаемого NBR-каучука, устойчивого к истиранию и предотвращающего утечки. На корпусе нанесена стрелка, указывающая направление потока к горелке.

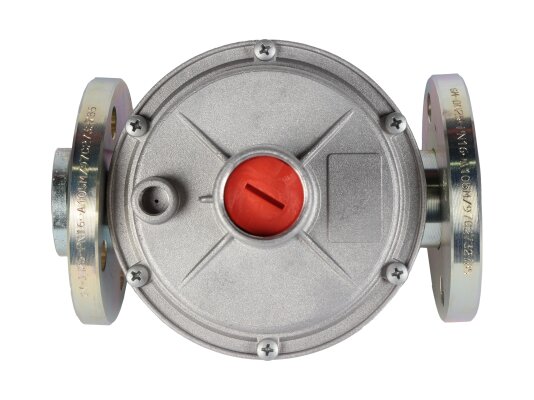

Выходное давление регулируется винтом в пределах возможностей пружины под контролем манометра.
Место установки
Регулятор может монтироваться как в помещениях, так и на улице. При наружной установке корпус должен быть защищён от атмосферных осадков с помощью навеса, козырька или шкафа.
Важно! Не допускается использование в агрессивных средах, способных повредить алюминий, сталь и уплотнения.
Обслуживание
Для точной работы и долговечности рекомендуется ежегодно проверять выходное давление, а также менять рабочую мембрану и пружину через 5 и 20 лет соответственно. После разборки и сборки требуется повторная настройка давления.
Преимущества:
- точное и стабильное выходное давление;
- высокий класс герметичности;
- уплотнения из газонепроницаемого материала;
- работа при низких температурах;
- возможность установки внутри и снаружи помещений;
- срок службы 40 лет.
В наличии и под заказ доступны регуляторы давления газа Madas с выходным давлением от 8 до 600 мбар, резьбовыми и фланцевыми соединениями, усиленной мембраной и опцией встроенного фильтра.
Артикул: RC25 010
Производитель: Madas, Италия
