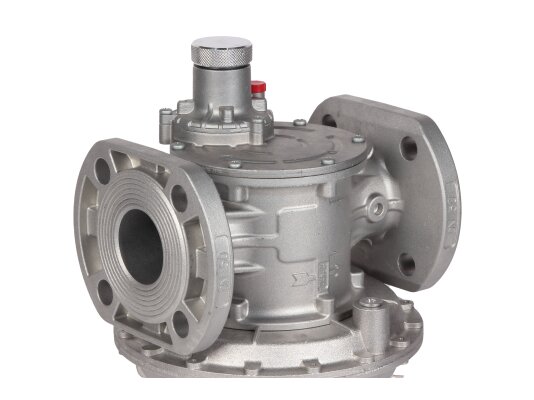

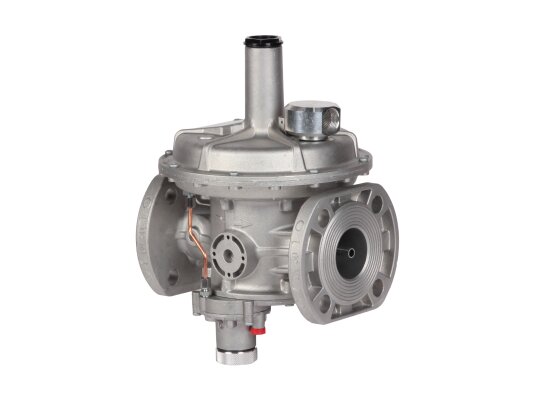

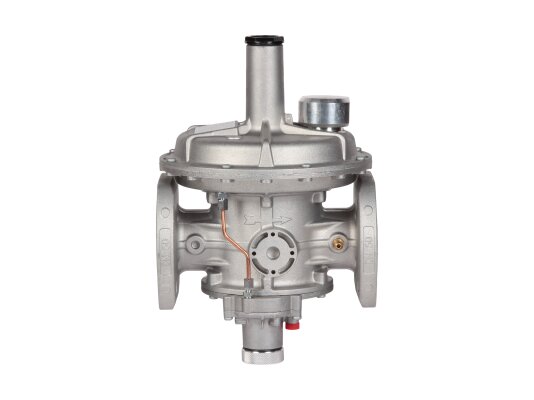

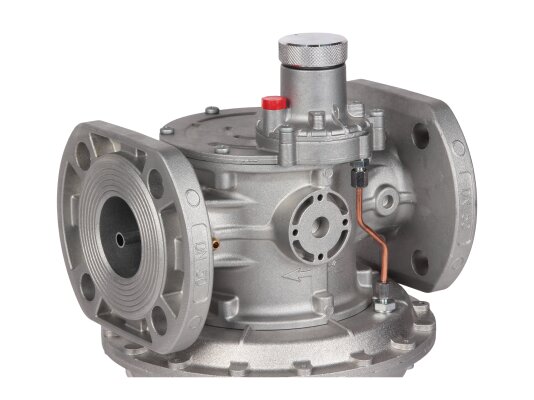

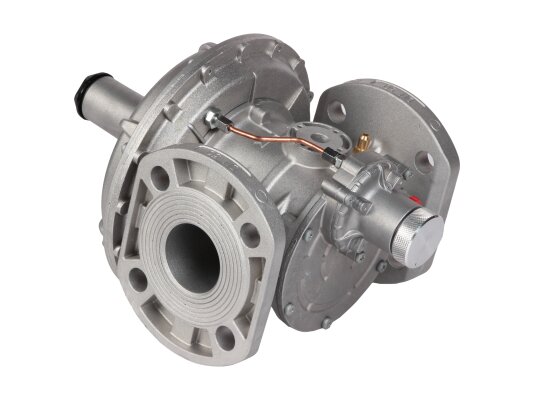

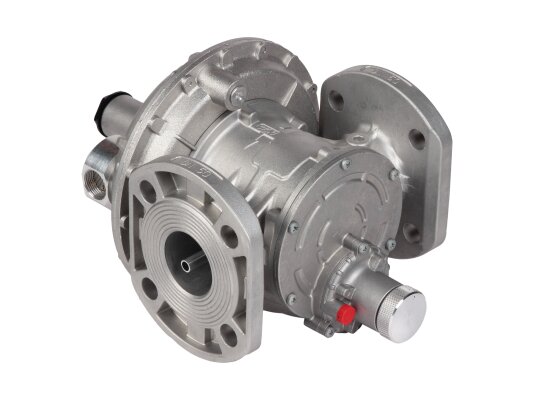

Регулятор давления газа Madas RG/2MBCZ DN 50 FL, RBC50Z R120

Регулятор давления газа Madas RBC50Z R120 оснащён предохранительными клапанами для обеспечения безопасной работы газового оборудования. Модель входит в серию «Компакт» с уменьшенным диаметром седла, сниженной пропускной способностью по сравнению со стандартными версиями и высокой точностью регулировки. Подходит для любых неагрессивных газов.

Особенности комплектации

Регулятор Madas RBC50Z оборудован:

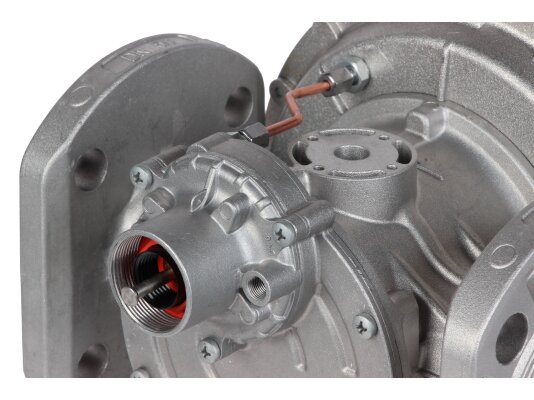

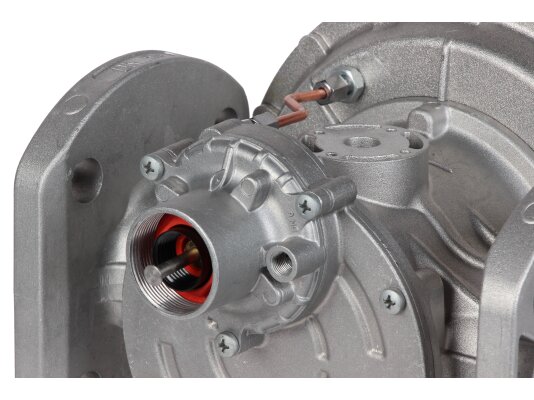

• предохранительно-запорным клапаном (ПЗК), который перекрывает подачу газа при недопустимом повышении, понижении или отсутствии давления;

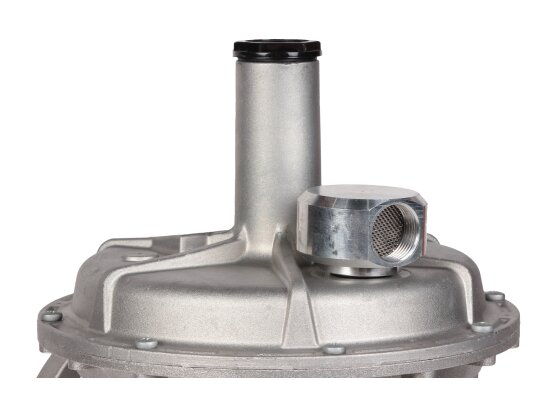

• предохранительно-сбросным клапаном (ПСК), предназначенным для сброса избыточного давления при его чрезмерном повышении.

Опционально доступен индикатор положения ПЗК для контроля срабатывания запорного клапана.

Используемые газы

Комбинированный регулятор Madas RBC «Компакт» применяется в системах с метаном, природным газом и другими неагрессивными газами по ГОСТ 5542-87. Версии для биогаза и агрессивных газов имеют маркировку В и W соответственно.

Основные параметры:

• комбинированный регулятор с диаметром седла 15 мм;
• максимальное входное давление 6000 мбар;
• настройка выходного давления в диапазоне 17-32 мбар;
• точность регулировки ±5%;
• диапазон настройки отсечного клапана: 10-30 мбар и 18-50 мбар;
• срабатывание сбросного клапана в пределах 19-72 мбар;
• точность срабатывания ПСК ±5%, ПЗК ±10%;
• конструкция класса А герметичности по EN 88-2;
• пропускная способность от 0,1 до 480 нм3/ч;
• закрытие потока отсечным клапаном менее 1 секунды;
• монтаж на фланцы DN 50 с прямым (линейным) соединением;
• подходит для зон взрывоопасности 1 и 2 по ГОСТ;
• проверка выходного давления и срабатывания ПЗК, ПСК не реже двух раз в год;
• замена мембран регулятора и ПЗК каждые 5 лет, пружин — через 20 лет;
• средний срок службы регулятора — 40 лет.

Монтаж

Регулятор устанавливается на горизонтальные или вертикальные трубопроводы. Рекомендуется располагать устройство пружиной вверх, так как в иных положениях срок службы сокращается.

Условия эксплуатации

Регулятор Madas RBC рассчитан на работу в помещениях и на открытом воздухе при температурном диапазоне от -40 до +60 °C. Не допускается установка в агрессивных средах, разрушающих материалы корпуса и уплотнений. В помещениях с недостаточной вентиляцией необходимо предусмотреть отвод сброшенного газа наружу.

Область применения

Комбинированные регуляторы подходят для различных задач регулирования давления и применяются в промышленных и бытовых газовых системах, узлах редуцирования и другом оборудовании.

Преимущества:

• высокая точность регулировки;
• стабильное выходное давление;
• наличие предохранительно-запорного и сбросного клапанов;
• быстрое срабатывание запорного клапана (менее 1 секунды);
• возможность эксплуатации в помещениях и на улице;
• адаптация к низким температурам.

У нас можно приобрести регуляторы давления газа и другое оборудование для газовых систем. Весь ассортимент представлен в каталоге.

Артикул: RBC50Z R120
Альтернативные артикулы: УТ000002575
Производитель: Madas, Италия
На складе: Да
