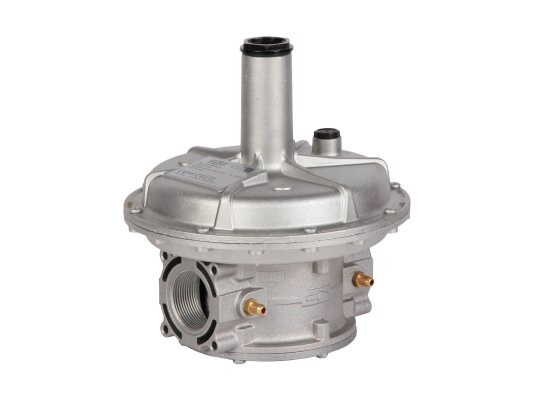

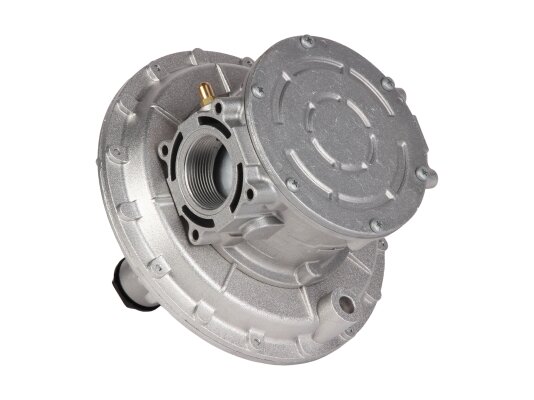

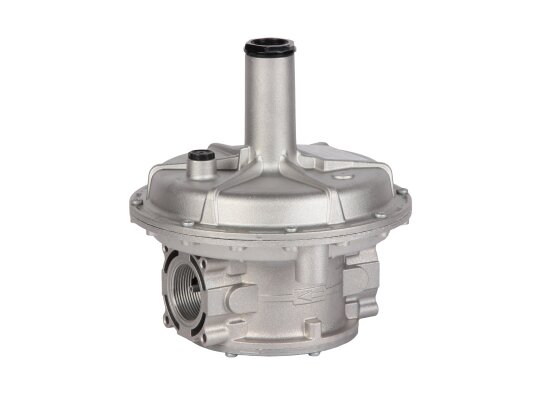

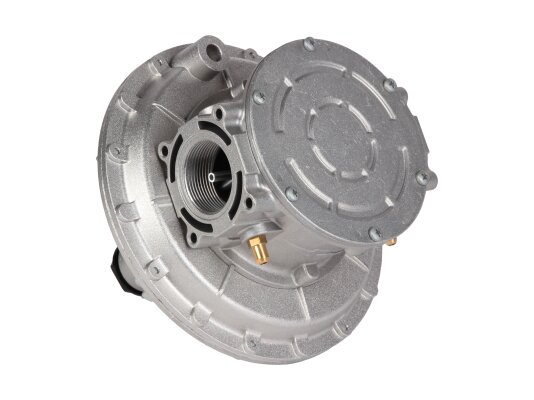

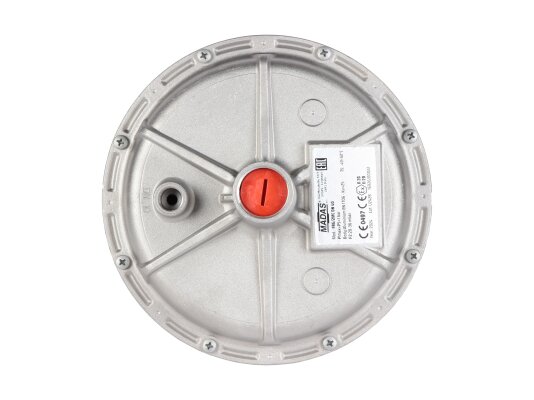

Регулятор давления газа Madas FC06 030 предназначен для установки в газовых системах с целью стабилизации и поддержания давления на оптимальном уровне вне зависимости от изменений давления в газораспределительной сети. Устройство рассчитано на входное давление до 1 бар, отличается надежностью, длительным сроком службы (40 лет), точностью выходных параметров и морозостойкостью (до -40 °C). Монтаж осуществляется с помощью резьбовых соединений.
Рабочая среда
Регулятор предназначен для промышленных систем, работающих на природном и сжиженном газе, воздухе, азоте и других нейтральных газах (только сухих). По запросу доступны версии для биогаза и попутного нефтяного газа.
Конструкция и особенности
- Корпус выполнен из коррозионно-стойкого алюминиевого сплава. Рабочие элементы изготовлены из латуни, стали марки 430, оцинкованной нержавеющей стали, алюминия, стекловолокна с 30% нейлона. Фильтрующий элемент — виледон. Уплотнения выполнены из бутадиен-нитрильного каучука.
- Конструкция устойчива к воздействию газовой среды, температурным перепадам, износу и коррозии. Регулятор способен работать при температурах до -40 °C.
- Основные компоненты: входной фильтр, пружина регулировки, предохранительная, компенсационная и рабочая мембраны. Для контроля давления на корпусе установлен штуцер. Присоединение к трубопроводу — резьбовое.
- Выходное давление регулируется настройкой пружины в пределах рабочего диапазона с контролем по манометру.
Применение
Регулятор обеспечивает стабильное давление газа и необходимый расход для эффективной работы горелочного оборудования. Давление после регулятора остается постоянным при колебаниях давления в магистрали.

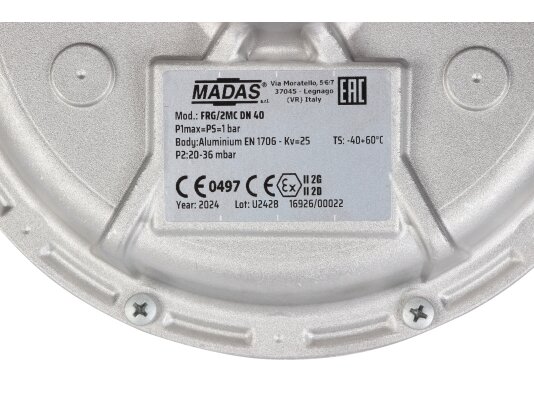

Основные характеристики:
- регулировка пружины: 20-36 мбар;
- встроенный фильтр с очисткой 50 мкм, класс G2 по EN 779;
- резьбовое соединение Rp 1 1/2";
- минимальный расход газа: 0,1 м3/час;
- класс герметичности: А;
- температурный диапазон эксплуатации: -40...+60 °C;
- максимальное входное давление: 1000 мбар;
- максимальная температура поверхности: +60 °C;
- срок службы: 40 лет (фильтр и мембраны требуют периодической замены).
Монтаж
Регулятор может устанавливаться как на горизонтальные, так и вертикальные трубопроводы, непосредственно перед горелочным оборудованием. Место установки должно соответствовать 2-й зоне взрывоопасности по ГОСТ Р 51330.9-99. Не допускается эксплуатация в агрессивных средах, разрушающих материалы корпуса.
При монтаже необходимо ориентировать стрелку на корпусе в сторону горелки.
Преимущества:
- точное поддержание выходного давления;
- встроенный фильтр для очистки газа;
- герметичное резьбовое соединение;
- морозостойкость и широкий температурный диапазон;
- возможность горизонтального и вертикального монтажа;
- длительный срок эксплуатации.
У нас можно приобрести регуляторы давления с разными диапазонами настройки и размерами соединений. В наличии и под заказ представлены регуляторы-стабилизаторы Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми DN25-DN100, а также модификации с усиленной мембраной. Обращайтесь за консультацией.
Артикул: FC06 030
Производитель: Madas, Италия
На складе:
В наличии
