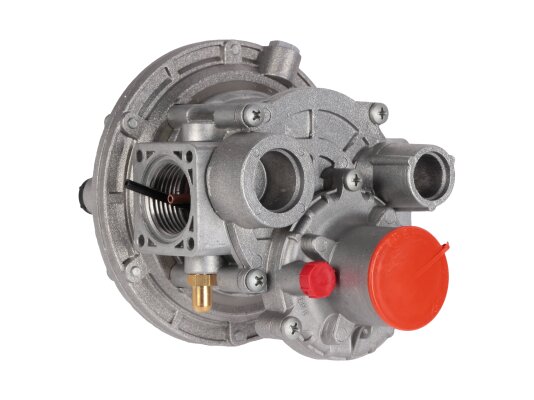

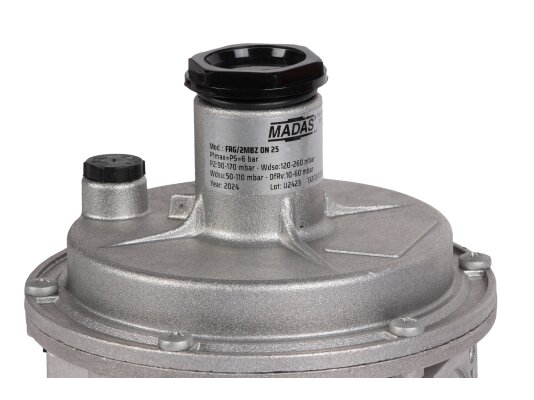

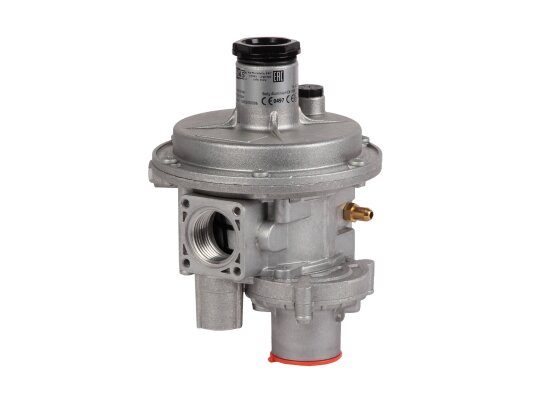

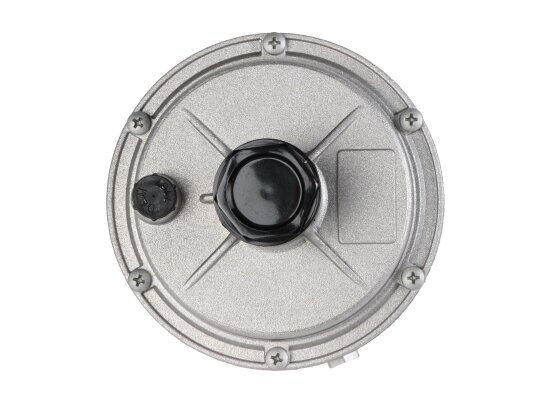

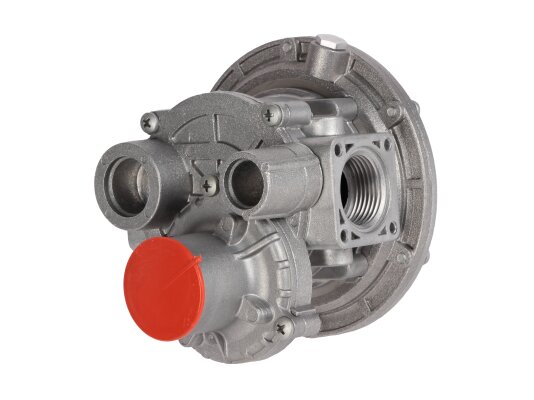

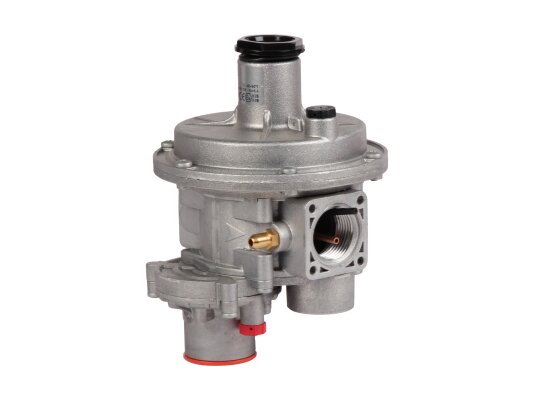

Регулятор давления газа Madas FRG/2MBZ DN 25, FB04Z 130

Газовый регулятор Madas FB04Z 130 относится к серии комбинированных устройств с типовым седлом и встроенным фильтром. Он снижает давление газа согласно настройке пружины и обеспечивает стабильное выходное давление, несмотря на колебания в газовой сети. Подходит для бытовых и промышленных систем с небольшим расходом газа.

Комплектация регуляторов серии «Стандарт»

В состав устройства входят:

• предохранительно-запорный клапан, срабатывающий при превышении или недостатке давления (включая отсутствие давления);
• предохранительно-сбросной клапан, сбрасывающий избыточное давление при кратковременных превышениях;
• встроенный газовый фильтр с глубиной очистки 50 микрон;
• компенсационная мембрана для стабилизации входного давления;
• пружина, предварительно сжатая для регулировки выходного давления.

Корпус регулятора выпускается с разными типами соединений: Z — прямое (линейное), R и F — угловое, M — U-образное. Материалы включают оцинкованную нержавеющую сталь, алюминий 11S, стекловолокно с 30% нейлона, штампованный алюминий, латунь ОТ-58, виледон (фильтрующий элемент) и NBR-каучук (уплотнения).

Подходящие газы

Регулятор Madas FB предназначен для некоррозионных газов, таких как метан, азот, сжиженный газ и другие сухие газы по ГОСТ 5542-87.

Основные параметры:

• регулировка давления пружины в диапазоне 90-170 мбар;
• точность регулирования ±10%;
• минимальный расход газа 0,1 нм3/ч;
• настройка давления ПЗК: 50-110 мбар и 120-260 мбар;
• давление срабатывания ПСК: 100-230 мбар;
• герметичность класса «А» по EN 88-2;
• время срабатывания ПЗК менее 1 секунды;
• стандартный диаметр седла 17 мм;
• резьбовое соединение Rp 1" для монтажа, линейное подключение;
• рабочий температурный диапазон от -40 до +60 °C;
• возможен горизонтальный и вертикальный монтаж;
• установка в зонах взрывоопасности 1 или 2, внутри или снаружи помещений.

При недостаточной вентиляции рекомендуется вывод стравленного газа наружу.

Преимущества:

• стабильное выходное давление;
• встроенные защитные клапаны — запорный и сбросной;
• обслуживаемый газовый фильтр;
• высокая герметичность конструкции;
• работа при низких температурах;
• возможность разных вариантов монтажа;
• заводская гарантия 2 года.

Серия регуляторов Madas FB выпускается с различными седлами (стандартным и уменьшенным), рабочими мембранами (обычной и усиленной) и диапазонами выходного давления от 10 до 900 мбар.

Артикул: FB04Z 130
Альтернативные артикулы: FB04Z99 130
Производитель: Madas, Италия
На складе: Да
