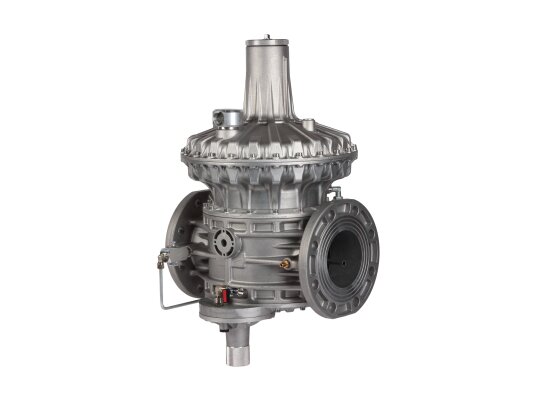

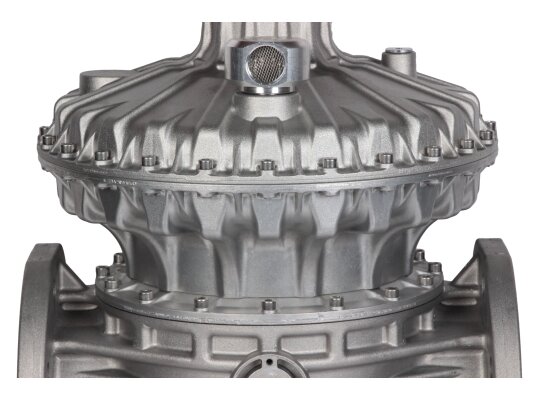

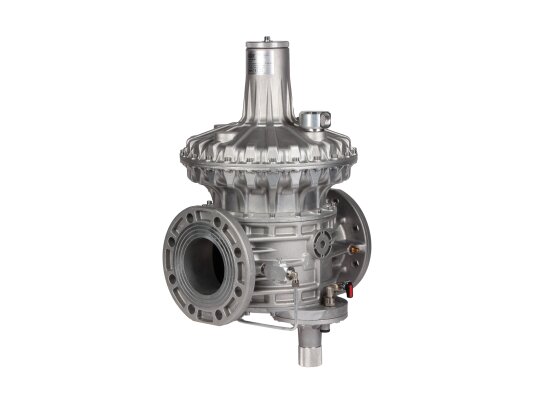

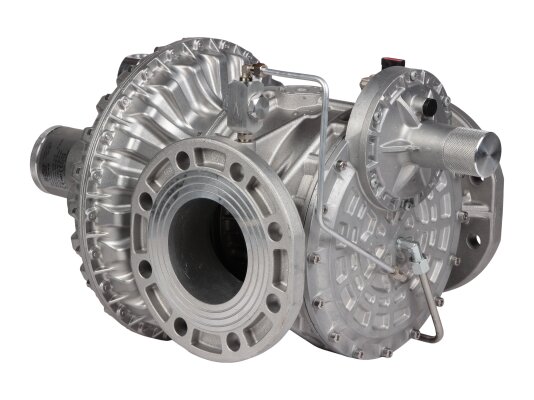

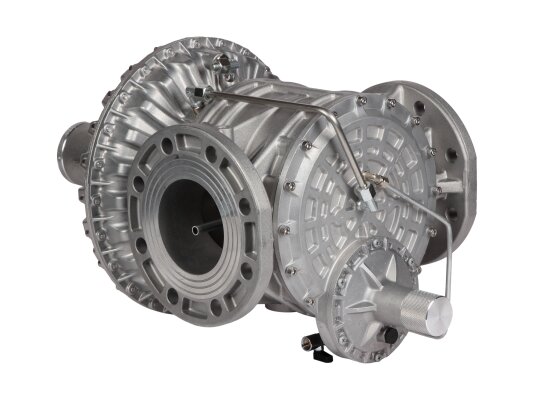

Регулятор давления газа Madas RB10Z 140 относится к серии комбинированных устройств прямого действия. Он снижает высокое давление до заданного уровня и поддерживает стабильные выходные параметры при изменениях входного давления и расхода. Благодаря компенсационной мембране и защитным клапанам обеспечивается безопасное и точное регулирование, даже при резких перепадах давления в газовой магистрали. Максимальное входное давление — до 6 бар.
Особенности
Регулятор Madas RB10Z оснащён:

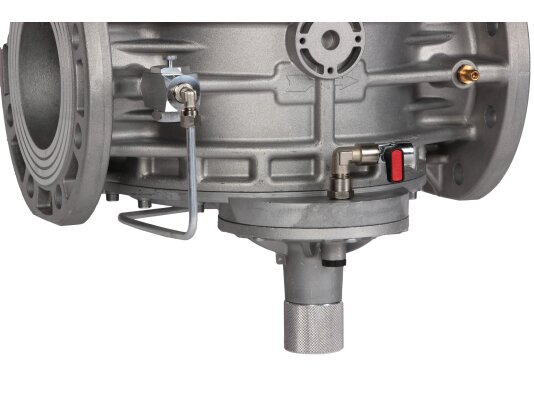

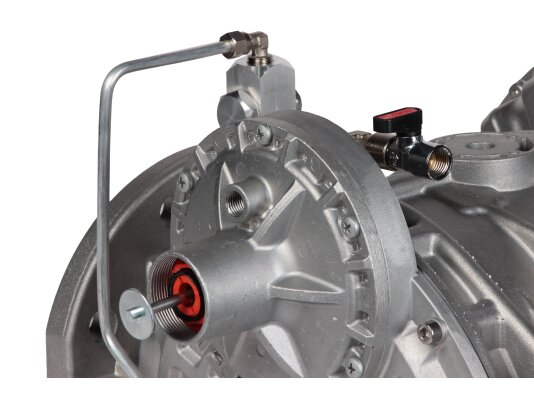

- предохранительным запорным клапаном (ПЗК), который перекрывает поток при аварийном повышении, понижении или отсутствии давления;
- предохранительно-сбросным клапаном (ПСК) для сброса избыточного давления при кратковременных скачках.
После срабатывания ПЗК запуск регулятора производится вручную после устранения неисправности.
Опционально доступен индикатор положения ПЗК.
Типы газа
Устройство подходит для природного и сжиженного газа, азота, воздуха и других неагрессивных газов по ГОСТ 5542-87. Также доступны версии для биогаза и агрессивных газов (исполнения В и W).

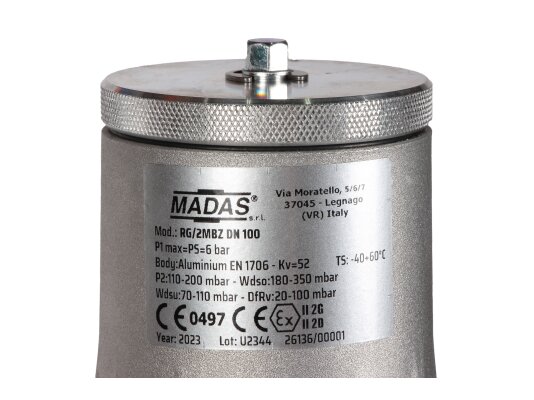

Основные характеристики:
- максимальное входное давление: 6000 мбар;
- регулировка выходного давления: 110-200 мбар;
- настройка ПЗК: 50-110 мбар (понижение) и 130-350 мбар (превышение);
- диапазон срабатывания ПСК: 120-300 мбар;
- сертификация EN 88-2, герметичность класса «А»;
- минимальная пропускная способность: 0,1 нм3/ч;
- точность срабатывания ПСК и ПЗК: ±5% и ±10% соответственно;
- перекрытие газопровода ПЗК менее чем за 1 секунду;
- фланцевое подключение DN 100;
- прямое (линейное) соединение;
- рабочий температурный диапазон: от -40 до +60 °C;
- опционально индикатор положения ПЗК для удалённого контроля;
- контроль параметров и срабатывания ПЗК, ПСК не реже двух раз в год;
- заменяемые детали: рабочая мембрана, мембрана ПЗК, пружины;
- срок службы регулятора — 40 лет.
Монтаж
Регулятор допускается устанавливать горизонтально или вертикально, предпочтительно с пружиной вверх. Иное расположение сокращает срок службы.
Ограничения по эксплуатации
Не рекомендуется устанавливать устройство в агрессивной среде, разрушающей материалы корпуса и уплотнений. Разрешён монтаж в зонах взрывоопасности 1 и 2 по ГОСТ, внутри помещений и на улице при защите от осадков.
Важно! В помещениях с плохой вентиляцией необходимо обеспечить отвод сбрасываемого газа наружу.
Техническое обслуживание:
- проверка давления и срабатывания ПЗК, ПСК — каждые 6 месяцев;
- замена рабочих мембран — каждые 5 лет;
- замена пружин — через 20 лет.
Область применения
Регуляторы Madas RB применяются в узлах редуцирования, газорегуляторных пунктах, газораспределительных станциях и других объектах промышленного и коммунального газоснабжения.
Преимущества:
- высокая пропускная способность;
- комбинированная конструкция с ПЗК и ПСК;
- стабильное давление с точностью регулировки ±10%;
- быстрое срабатывание отсечного клапана (меньше 1 секунды);
- возможность эксплуатации на улице;
- адаптация к низким температурам;
У нас можно приобрести регуляторы давления газа для любых задач. Свяжитесь с нами для подробной информации.
Артикул: RB10Z 140
Альтернативные артикулы:
RB10Z99 140
Производитель: Madas, Италия
На складе:
В наличии
