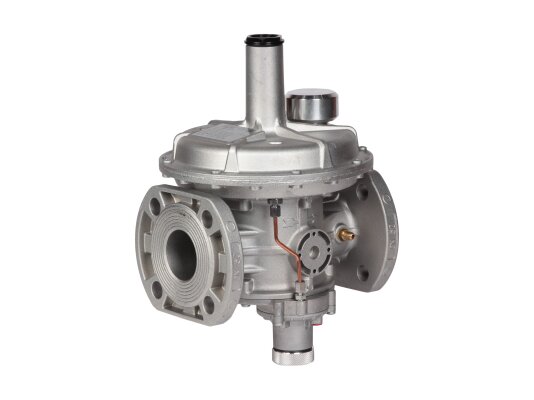

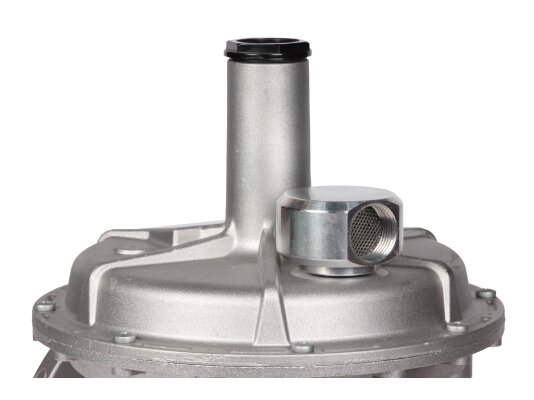

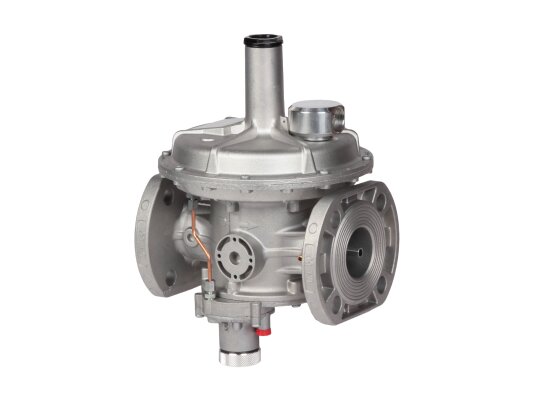

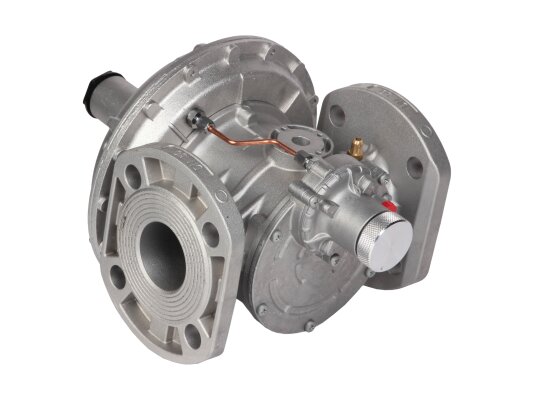

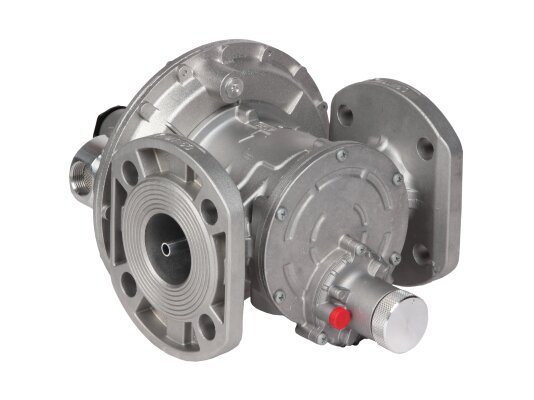

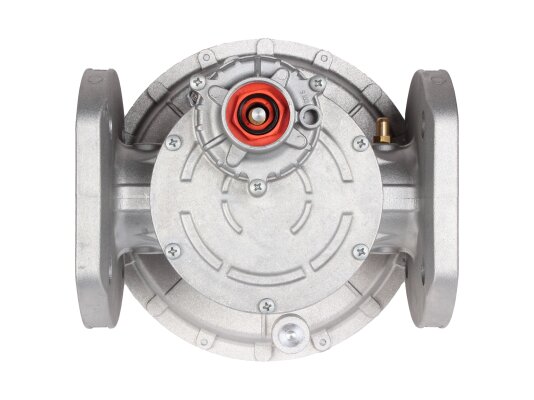

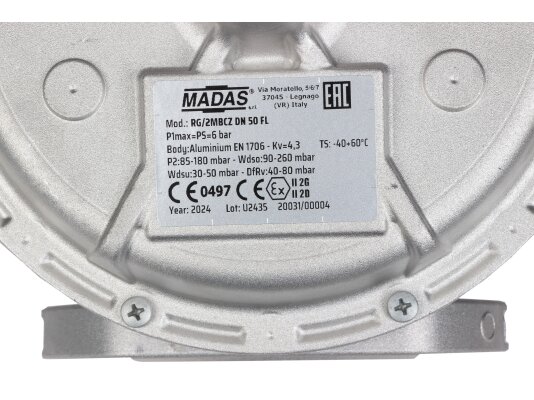

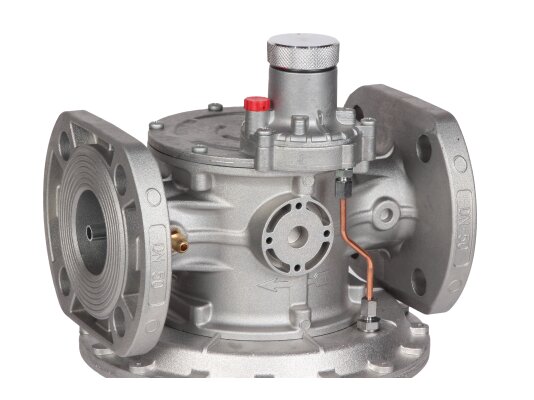

Регулятор давления газа Madas RG/2MBCZ DN 50 FL, RBC32Z R150

Регулятор давления газа Madas RBC32Z R150 отличается высокой точностью и герметичностью конструкции класса «А». Благодаря уменьшенному размеру седла он обладает компактными размерами. Устройство оснащено дополнительными защитными элементами для повышения безопасности газовой системы и выдерживает входное давление до 6 бар.

Назначение

Регулятор снижает входное давление и поддерживает его на заданном уровне при изменениях давления в магистрали. Подходит для любых неагрессивных газов, соответствующих ГОСТ 5542-87, включая сухие газы. Специальные версии доступны для биогаза и агрессивных сред.

Основные характеристики:

• комбинированный регулятор прямого действия;
• уменьшенный диаметр седла — 15 мм;
• максимальное давление на входе — 6000 мбар;
• класс герметичности «А» по EN 88-2, без утечек;
• пропускная способность от 0,1 до 460 нм3/ч;
• настройка выходного давления в диапазоне 85-180 мбар;
• точность регулировки ±5%;
• настройка ПЗК в пределах 35-110 мбар и 100-235 мбар;
• срабатывание сбросного клапана в диапазоне 98-260 мбар;
• точность работы ПСК ±5%, ПЗК ±10%;
• отсечка потока запорным клапаном менее чем за 1 секунду;
• фланцевое соединение DN 32;
• прямое (линейное) соединение;
• температурный диапазон эксплуатации от -40 до +60 °C;
• монтаж возможен горизонтальный и вертикальный (рекомендуется пружина вверх);
• подходит для зон взрывоопасности 1 и 2 по ГОСТ.

Комплектация

Комбинированный регулятор «Компакт» оснащён:

• предохранительно-запорным клапаном (ПЗК), который перекрывает подачу газа при недопустимом повышении или понижении давления. Повторный запуск осуществляется вручную после устранения причины срабатывания. По желанию можно установить индикатор закрытого положения;
• предохранительно-сбросным клапаном (ПСК), который сбрасывает избыточный газ при превышении давления.

При установке в помещениях с недостаточной вентиляцией необходимо предусмотреть отвод сброшенного газа наружу.

Ограничения по размещению

Регулятор нельзя использовать в агрессивных средах, разрушающих материалы корпуса и деталей. При наружной установке требуется защита от осадков и обледенения.

Обслуживание

Рекомендуется проверять выходное давление и работу клапанов ПЗК и ПСК каждые полгода. Замена мембран регулятора и ПЗК проводится каждые 5 лет, пружин — через 20 лет.

Преимущества:

• высокая точность регулировки;
• стабильное выходное давление при колебаниях в магистрали;
• наличие предохранительно-запорного и сбросного клапанов;
• отсутствие утечек, высокий уровень герметичности;
• надежная работа при низких температурах;
• возможность монтажа на горизонтальные и вертикальные трубопроводы;
• гарантия 2 года.

Регуляторы давления газа Madas выпускаются для различных задач. Обращайтесь, мы поможем подобрать подходящую модель.

Артикул: RBC32Z R150
Производитель: Madas, Италия
На складе: Да
