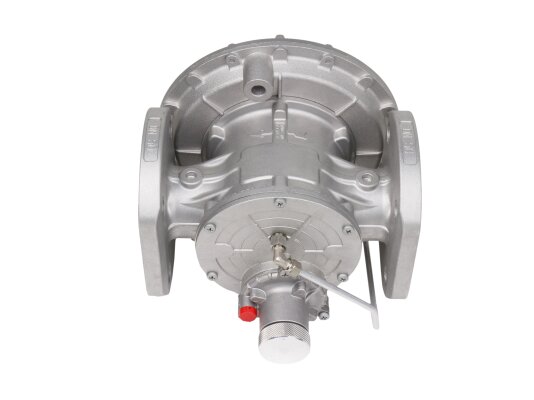

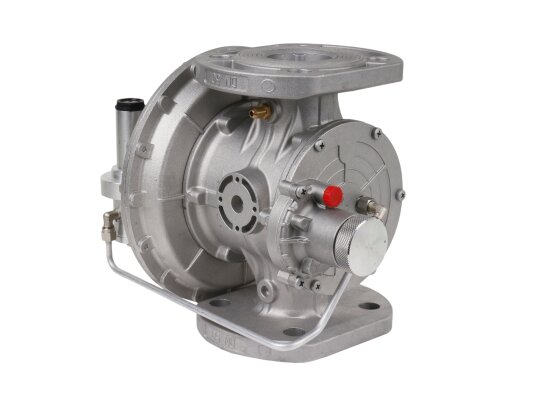

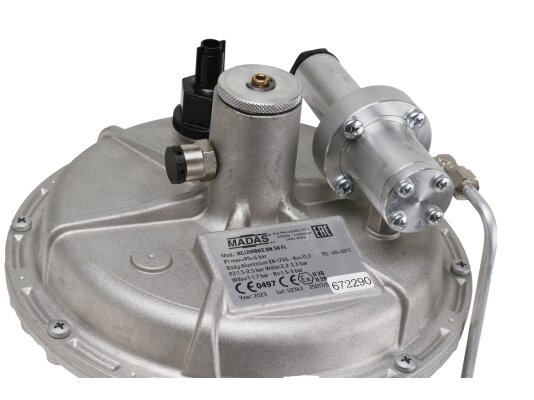

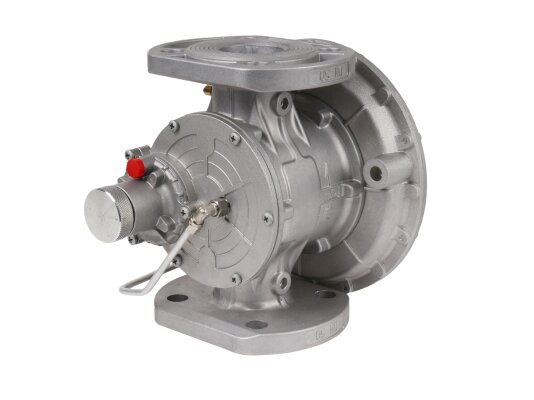

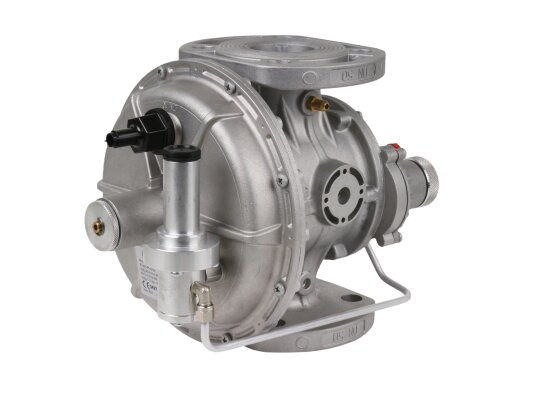

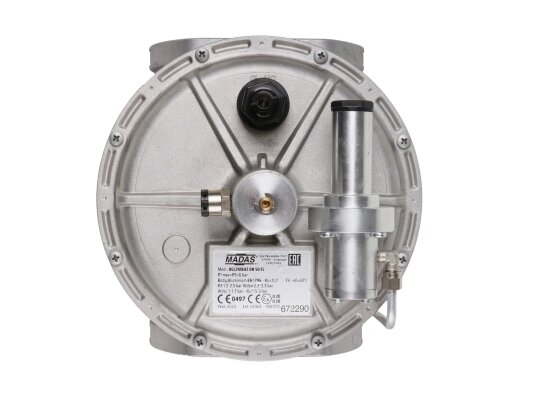

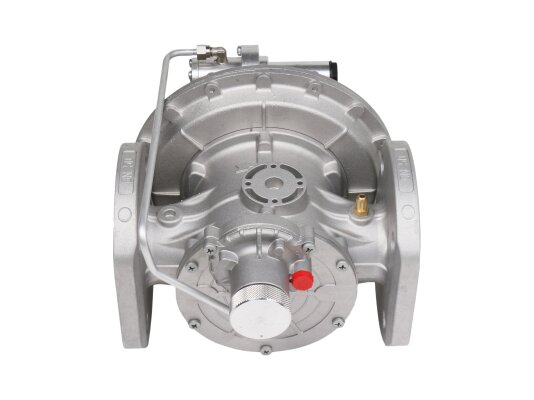

Регулятор давления газа Madas RG/2MBHZ DN 50 FL, модель RBH50Z 120 — это регулятор прямого действия, предназначенный для снижения и стабилизации давления независимо от изменений давления и расхода газа в магистрали. Применяется в промышленных системах с высоким давлением и большим потреблением газа. Оснащён дополнительными защитными устройствами — запорным и сбросным клапанами.
Среда и применение
Регулятор предназначен для работы с природным и сжиженным газом, воздухом, азотом и другими неагрессивными сухими газами, соответствующими ГОСТ 5542-87. По запросу доступны версии для биогаза и агрессивных газов.
Применяется в крупных газораспределительных и газоснабжающих установках промышленного и бытового назначения.
Основные параметры:
- максимальное входное давление — до 6000 мбар;
- регулировка выходного давления от 1500 до 2500 мбар;
- точность регулировки ±10 %;
- настройка давления срабатывания запорного клапана: 1800-3300 мбар и 800-1700 мбар;
- диапазон срабатывания сбросного клапана: 1500-3000 мбар;
- минимальный расход газа: 0,1 нм3/ч;
- герметичный корпус класса «А» по EN 88-2;
- время срабатывания ПЗК менее 1 секунды;
- линейное соединение, крепление на фланцы DN 50;
- установка горизонтально (предпочтительно пружиной вверх) или вертикально;
- срок службы — 40 лет.
Особенности монтажа: при установке с пружиной, не направленной строго вверх, срок службы сокращается.
Комплектация
Комбинированный регулятор включает:
- предохранительно-запорный клапан (ПЗК), перекрывающий подачу газа при недопустимом понижении или повышении давления;
- предохранительно-сбросной клапан (ПСК), сбрасывающий избыточное давление через специальное отверстие.
Условия эксплуатации
Регулятор рассчитан на работу при температурах от -40 до +60 °C и подходит для зон взрывоопасности 1 и 2 по ГОСТ.
Важно! Конструкция не предназначена для агрессивных внешних сред, разрушающих материалы корпуса и деталей.
Преимущества:
- стабильное выходное давление;
- защитные клапаны для безопасности;
- быстрое срабатывание запорного механизма (менее 1 секунды);
- герметичный корпус класса «А»;
- возможность горизонтальной и вертикальной установки;
- широкий температурный диапазон;
- 2-летняя заводская гарантия.
Серия RBH
Регуляторы давления Madas RBH выпускаются с и без ПСК, в стандартном исполнении и с шумоглушителем, с резьбовым или фланцевым соединением (Z — линейное, F, R — угловое, M — U-образное), для неагрессивных газов, биогаза (маркировка В) и агрессивных газов (маркировка W). Доступны со склада и под заказ.
Артикул: RBH50Z 120
Альтернативные артикулы:
УТ000002467
Производитель: Madas, Италия
На складе:
В наличии
