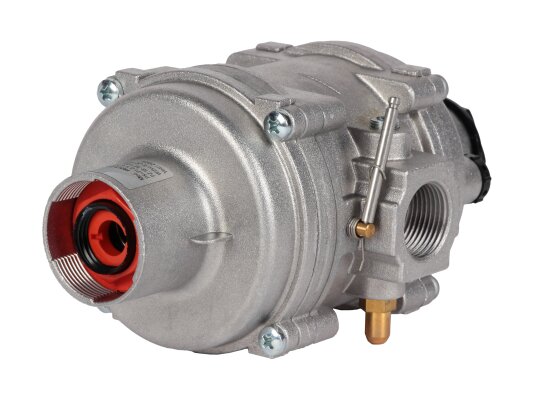

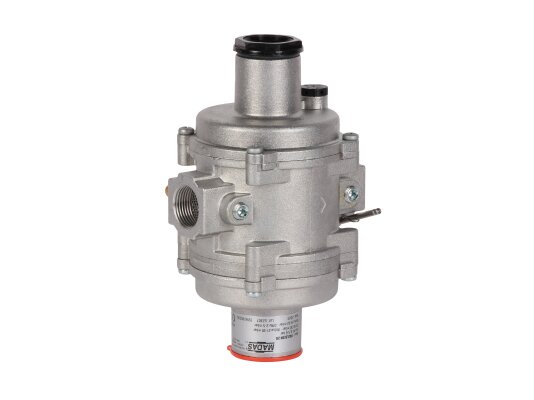

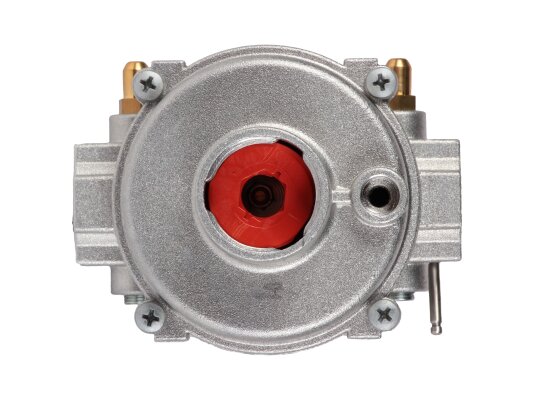

Газовый регулятор Madas FR2LB03Z 120 представляет собой комбинированное устройство с двойным фильтром, предназначенное для контроля давления в системах с небольшим расходом. В конструкции предусмотрены предохранительно-запорный (ПЗК) и сбросной (ПСК) клапаны. Затвор с плечом 1:5 обеспечивает точное регулирование и надежное перекрытие потока даже при наличии влаги и обледенении.
Конструкция и комплектация
Регулятор Madas FR2LB03Z включает в себя:
- рабочую мембрану, защищённую от влаги;
- фильтрующую сетку и элемент для предотвращения засорения;
- запорный клапан, срабатывающий при превышении давления и перекрывающий газ;
- запорный клапан, отключающий подачу при падении давления ниже установленного уровня;
- сбросной клапан, выпускающий избыточный газ при превышении заданного давления. В помещениях с плохой вентиляцией необходимо организовать отвод газа наружу.

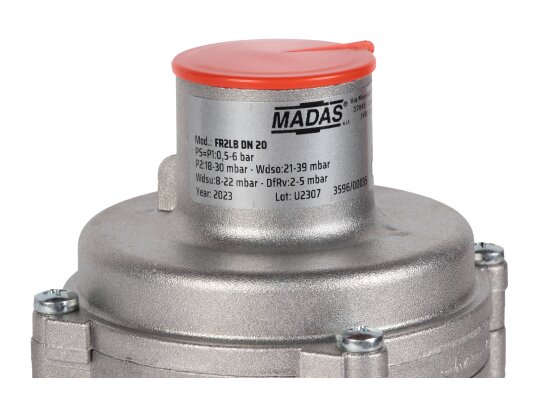

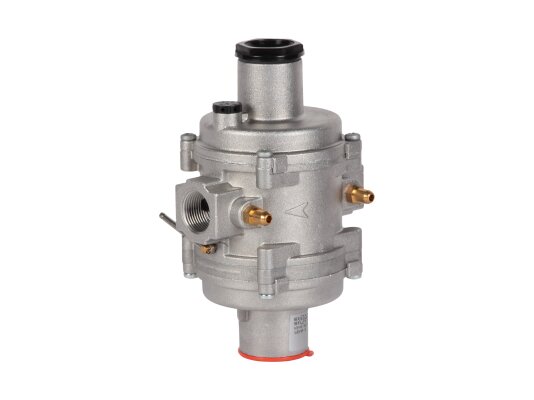

На корпусе расположены штуцеры для контроля давления.
Область применения
Устройство снижает входное давление до заданного значения, регулируемого пружиной, поддерживая его стабильным при изменении расхода или давления в магистрали. Подходит для работы с сухими нейтральными газами: метаном, сжиженным газом, азотом, воздухом. Благодаря универсальным характеристикам и компактным размерам регулятор подходит для бытовых и промышленных систем с малым расходом.
Ключевые параметры:
- комбинированный регулятор с двойной фильтрацией и защитными клапанами;
- максимальное входное давление: до 6000 мбар;
- рабочий диапазон давления: 18-30 мбар с точностью ±10%;
- параметры срабатывания запорного клапана: 8-22 мбар и 21-39 мбар;
- регулировка сбросного клапана: 20-35 мбар;
- точность срабатывания ПСК и ПЗК: ±5% и ±10% соответственно;
- соответствие стандарту EN 13611;
- минимальный расход: от 0,1 нм3/ч;
- время закрытия ПЗК менее 1 секунды;
- линейное соединение с внутренней резьбой Rp ¾";
- рабочий температурный диапазон: от -40 до +60 °C;
- монтаж на горизонтальный трубопровод пружиной вниз;
- фильтрующий элемент изготовлен из прочного синтетического материала (виледон);
- степень фильтрации: 50 микрон;
- срок службы регулятора составляет 40 лет.
Монтаж
Комбинированный регулятор допускается использовать в зонах взрывоопасности 1 и 2, но не подходит для зон 0.
Преимущества:
- комбинированная конструкция с защитными клапанами (ПЗК, ПСК);
- двойная фильтрация газа;
- мембрана, защищённая от влаги;
- поддержание стабильного давления при изменениях в сети;
- точное регулирование выходного давления;
- надёжное закрытие ПЗК даже при попадании влаги и образовании наледи;
- адаптация к низким температурам.
Серия регуляторов Madas FR2LB
В серию входят регуляторы для неагрессивных газов, биогаза (обозначение В), с уплотнениями из витона (V), с уплотнениями и мембранами из витона (W), с корпусом, обработанным катафорезом (К), с соединениями DN15-DN25, с или без ПСК. Модификации CHR оснащены морозостойкими мембранами.
У нас можно приобрести регуляторы давления газа Madas для любых задач регулирования. Обращайтесь, поможем подобрать оптимальный вариант.
Артикул: FR2LB03Z 120
Альтернативные артикулы:
FR2LB03Z98 120
Производитель: Madas, Италия
На складе:
В наличии
