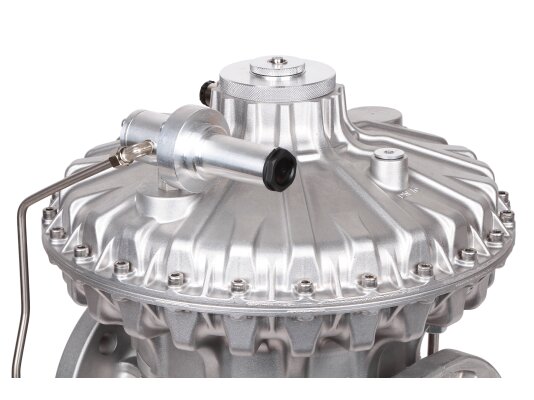

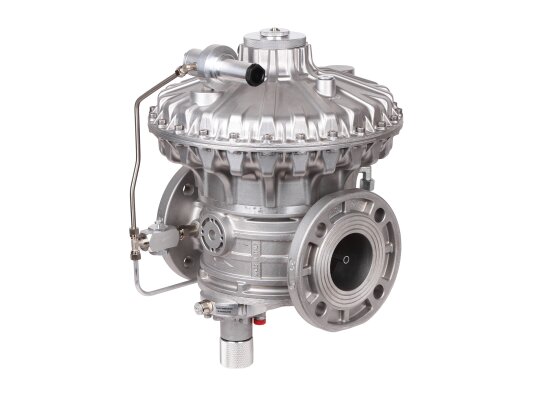

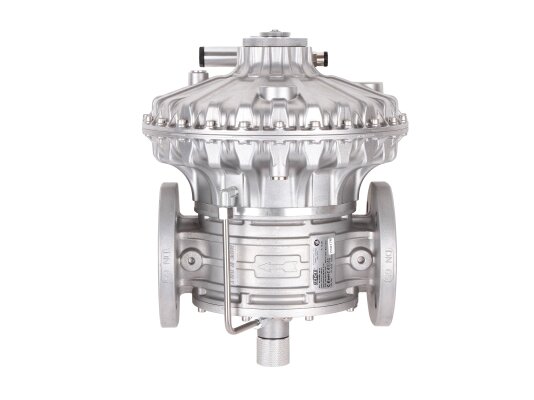

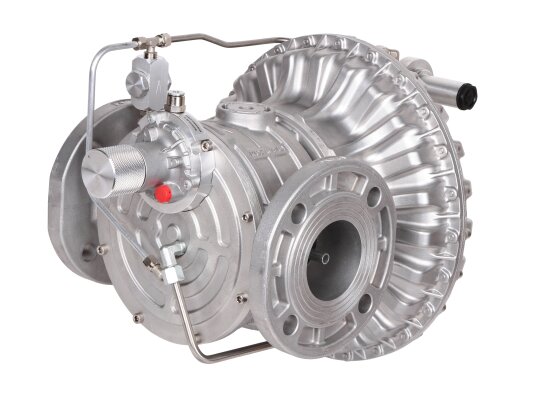

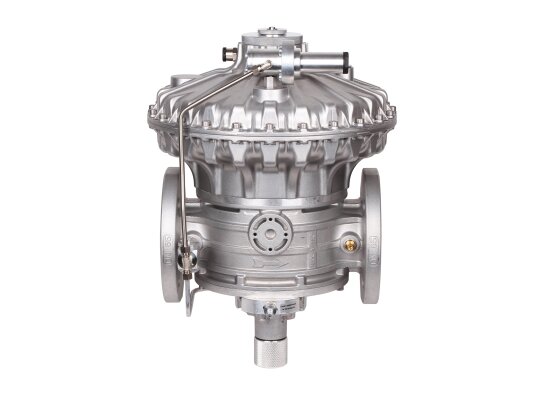

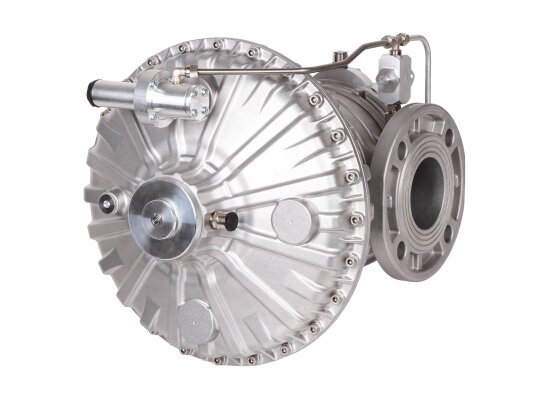

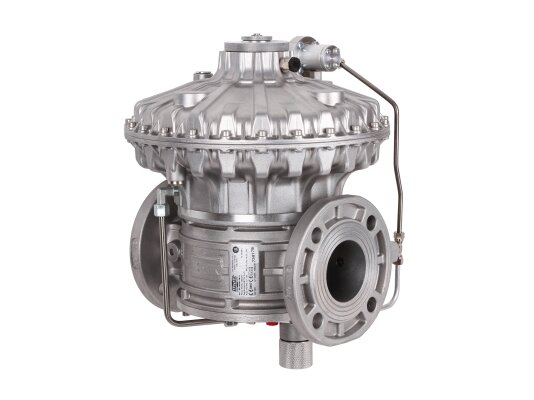

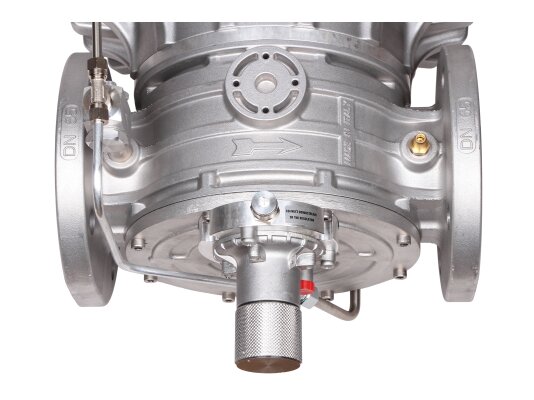

Газовый регулятор давления Madas RBH08Z 130 предназначен для использования в крупных промышленных системах, где требуется снижение высокого давления газа. Он стабилизирует и поддерживает заданный уровень давления вне зависимости от колебаний давления в магистрали и объема расхода. Модель относится к серии комбинированных регуляторов с дополнительными предохранительными клапанами — сбросным и запорным.
Область применения
Данный регулятор подходит для работы с метаном, сжиженным газом, воздухом, азотом и другими неагрессивными сухими газами согласно ГОСТ 5542-87. По запросу доступны модификации для биогаза и агрессивных газов.
Устанавливается в узлах редуцирования давления, газорегуляторных пунктах, распределительных станциях и других промышленных газовых системах.
Технические и эксплуатационные характеристики:
- комбинированный регулятор прямого действия;
- максимальное давление перед регулятором — до 6000 мбар;
- класс герметичности «А» по стандарту EN 88-2;
- точность регулировки составляет ±10 %;
- рабочий диапазон давления — от 2200 до 3000 мбар;
- запорный клапан срабатывает при давлении 2700-4200 мбар или 1100-2600 мбар;
- время закрытия отсечного клапана — менее 1 секунды;
- регулировка сбросного клапана в диапазоне 2500-3900 мбар;
- минимальный расход газа — 0,1 нм3/ч;
- линейное соединение, монтаж на фланцы DN 65;
- возможна установка как в горизонтальном, так и в вертикальном положении;
- температурный диапазон эксплуатации от -40 до +60 °C;
- предназначен для работы в зонах взрывоопасности 1 и 2 по ГОСТ;
- срок службы при своевременном обслуживании и замене деталей — до 40 лет.
Рекомендуется устанавливать регулятор с пружиной вверх, так как иное положение сокращает срок службы.
Комплектация и материалы
В состав регулятора Madas RBH входят:
- предохранительно-запорный клапан, который перекрывает подачу газа при выходе давления за допустимые пределы или при его отсутствии;
- предохранительно-сбросной клапан, предназначенный для сброса избыточного давления через специальное отверстие.
Корпус изготовлен из оцинкованной нержавеющей стали марки 430 F, а также штампованного алюминия, стекловолокна с 30% нейлона, латуни ОТ-58, алюминия 11S и NBR-каучука. На корпусе предусмотрены штуцеры для измерения давления.
Преимущества:
- наличие предохранительных клапанов для безопасной эксплуатации;
- широкий диапазон регулировки давления;
- стабильность выходных параметров;
- быстрое срабатывание запорного клапана — менее 1 секунды;
- высокий уровень герметичности;
- работа при низких температурах;
- подходит для систем с высоким давлением и большим расходом газа;
- гарантийное обслуживание сроком 2 года.
Серия RBH
Регуляторы давления Madas серии RBH выпускаются с различными диапазонами давления от 800 до 3000 мбар, имеют фланцевое или резьбовое соединение (DN 25 – DN 100), предназначены для разных газов (неагрессивных, биогаза, агрессивных), доступны модели с предохранительно-сбросным клапаном и без него, а также с шумоглушителем или без. Полный перечень модификаций представлен в каталоге.
Артикул: RBH08Z 130
Альтернативные артикулы:
RBH08Z99 130
Производитель: Madas, Италия
