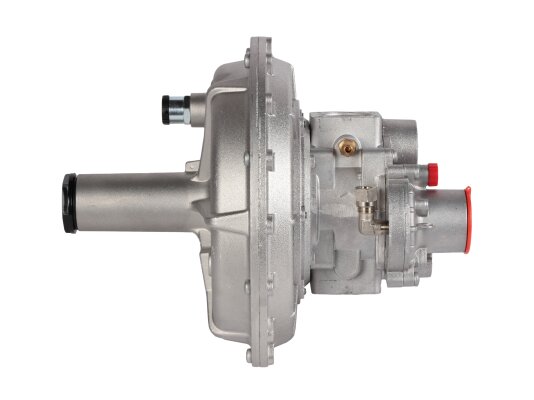

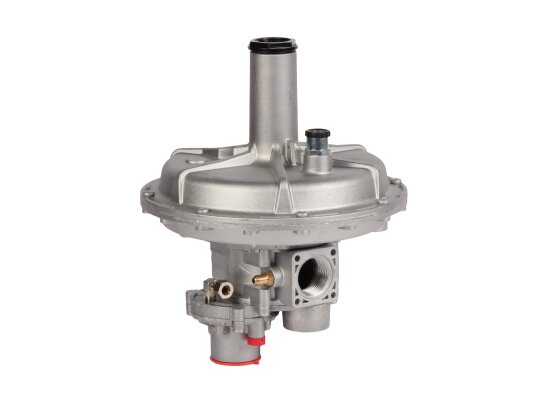

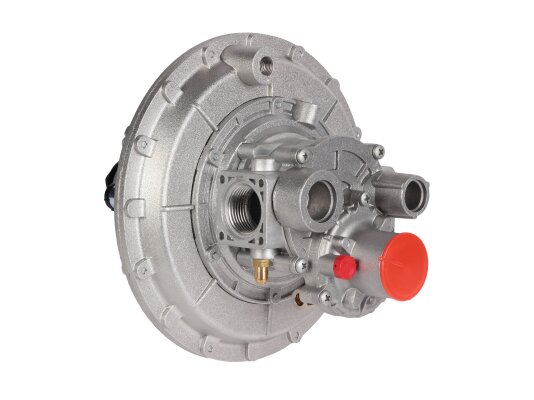

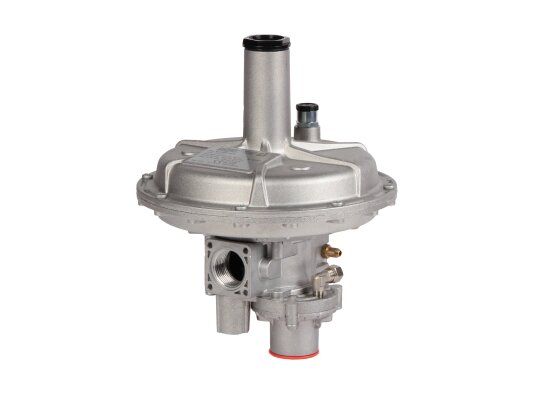

Газовый регулятор Madas RGB04Z 150 предназначен для снижения и автоматического поддержания давления на заданном уровне, несмотря на колебания давления и расхода в главной магистрали. Устройство оснащено предохранительными клапанами, которые прекращают подачу газа при аварийном повышении или понижении давления, а также сбрасывают избыточный газ при кратковременных скачках давления.
Область применения
Регулятор Madas RGB подходит для природного газа, сжиженного газа, воздуха, азота и других неагрессивных газов, соответствующих стандарту 5542-87 (сухие газы). Используется в промышленных газораспределительных системах, узлах редуцирования и другом оборудовании со средним расходом.
Технические параметры:
- максимальное давление в магистрали — до 6000 мбар;
- регулировка выходного давления в диапазоне 85-180 мбар;
- точность регулировки ±10 %;
- настройка срабатывания ПЗК: 35-110 мбар и 100-260 мбар;
- диапазон срабатывания сбросного клапана: 98-260 мбар;
- расход газа от 0,1 до 300 нм3/ч;
- сертификация по европейскому стандарту EN 88-2;
- время закрытия ПЗК менее 1 секунды;
- прямое (линейное) подключение с внутренней резьбой Rp 1";
- монтаж возможен в горизонтальном и вертикальном положении;
- рабочая температура окружающей среды от -40 до +60 °C;
- срок службы — 40 лет при своевременном обслуживании.
Рекомендуется устанавливать регулирующую пружину вертикально вверх, иначе срок службы сокращается.
Комплектация
Комбинированный регулятор включает:
- предохранительно-запорный клапан (ПЗК), перекрывающий подачу газа при недопустимом выходном давлении или его отсутствии;
- предохранительно-сбросной клапан (ПСК), сбрасывающий избыточный газ при кратковременных скачках давления;
- штуцеры для подключения внешнего импульса диаметром 8 мм;
- регулируемую пружину для задания выходного давления.
Условия эксплуатации
Регулятор подходит для установки в зонах взрывоопасности 1 и 2. Работает при температурах от -40 до +60 °C. Не предназначен для агрессивных сред, разрушающих материалы корпуса и уплотнений. В закрытых помещениях газ, сбрасываемый сбросным клапаном, необходимо выводить наружу.
Монтаж
Для регулятора «Мини» обязательна установка внешнего импульса. В комплект входит штуцер под трубку Ø8 в блоке ПЗК. Рекомендуемый диаметр выходной трубы — не менее DN 32. На корпусе нанесена стрелка, указывающая направление потока газа.
Преимущества:
- постоянное выходное давление независимо от давления в магистрали;
- защитные клапаны для безопасной работы;
- быстрое срабатывание ПЗК (менее 1 секунды);
- широкий температурный диапазон эксплуатации;
- возможность монтажа в горизонтальном и вертикальном положении;
- гарантия 2 года.
Регуляторы давления газа Madas RGB доступны с настройками давления от 15 до 350 мбар. Ознакомиться с актуальными моделями можно в нашем каталоге.
Артикул: RGB04Z 150
Производитель: Madas, Италия
