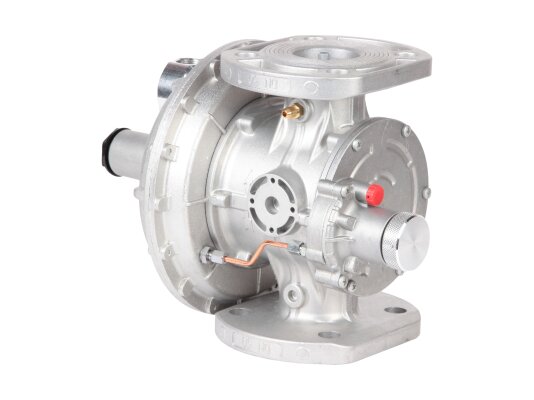

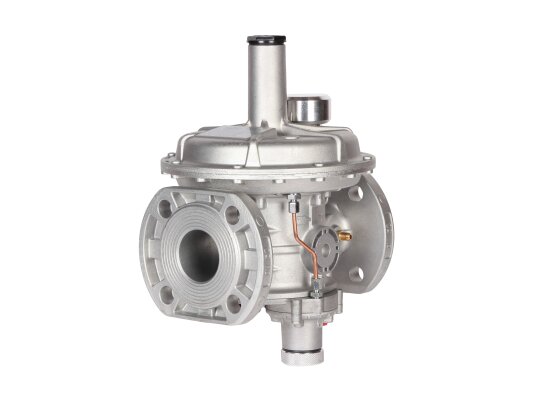

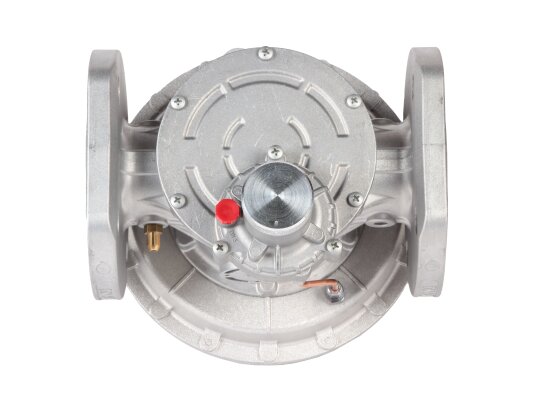

Регулятор давления газа Madas RB50Z R150 предназначен для систем с высоким входным давлением до 6000 мбар. Он снижает давление и поддерживает его на заданном уровне, несмотря на колебания в сети или изменения расхода. Для обеспечения безопасности при резких скачках давления предусмотрен предохранительно-запорный клапан, который перекрывает подачу газа. Также в устройстве установлен предохранительно-сбросной клапан для удаления избыточного давления.
Рабочая среда
Комбинированный регулятор Madas RB подходит для различных газов, соответствующих ГОСТ 5542-87, включая метан, пропан, бутан, воздух и другие неагрессивные сухие газы. По запросу доступны модификации для биогаза после уточнения его состава.
Основные характеристики:
- регулятор прямого действия комбинированного типа;
- максимальное входное давление: 6000 мбар;
- пружина для регулировки давления с диапазоном 85-180 мбар;
- настройка ПЗК в пределах 35-110 мбар и 100-260 мбар;
- задание давления срабатывания ПСК от 98 до 260 мбар;
- конструкция без утечек, класс герметичности «А» по EN 88-2;
- минимальная пропускная способность 0,1 нм3/ч;
- закрытие клапана безопасности ПЗК менее чем за 1 секунду;
- точность срабатывания ПСК ±5%, ПЗК ±10%;

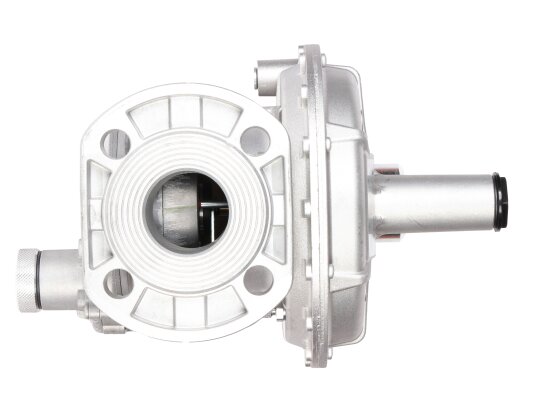

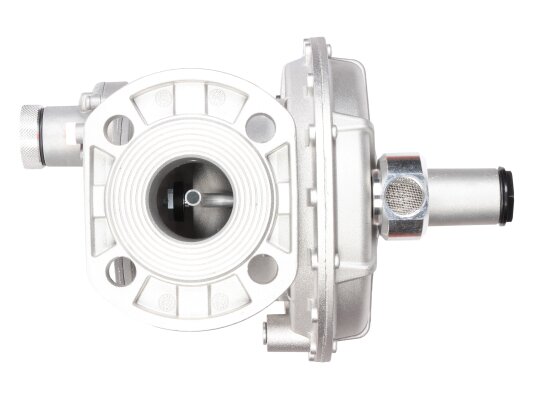

- фланцевое соединение DN 50;
- прямое (линейное) соединение;
- рабочий температурный диапазон от -40 до +60 °C;
- срок службы регулятора — 40 лет.
Материалы и комплектующие
Корпус регулятора изготовлен из латуни ОТ-58, алюминия 11S, стекловолокна с 30% нейлона, оцинкованной нержавеющей стали, штампованного алюминия и NBR-каучука.
Устройство оснащено предохранительно-запорным клапаном, который перекрывает подачу газа при чрезмерном или недостаточном давлении, а также предохранительно-сбросным клапаном для сброса избыточного давления.
В составе регулятора присутствуют компенсационная, рабочая и предохранительная мембраны. По желанию можно установить индикатор положения ПЗК.
Условия установки
Регулятор подходит для монтажа как в помещениях, так и на улице при условии защиты от осадков, обледенения и конденсата. Он предназначен для зон взрывоопасности 1 и 2 по ГОСТ. Не рекомендуется использовать в агрессивных средах, разрушающих металлические детали и уплотнительные материалы.
Монтаж
Возможна установка на горизонтальные и вертикальные трубопроводы. Оптимальное положение пружины — вертикально вверх. При других положениях срок службы устройства сокращается.
Область применения
Регуляторы Madas RB применяются в газорегуляторных пунктах, газораспределительных станциях, узлах редуцирования давления и других коммунальных и промышленных газовых системах.
Преимущества:
- точное и стабильное регулирование давления газа;
- встроенный ПЗК для перекрытия газа при недопустимых давлениях;
- быстрое срабатывание предохранительно-запорного клапана;
- наличие предохранительно-сбросного клапана;
- возможность эксплуатации на улице при температурах до -40 °C;
- гибкость монтажных положений;
- гарантия завода 2 года.
Другие модели серии RB
Линейка регуляторов Madas RB включает модели с фланцевыми и резьбовыми соединениями, различными диапазонами выходного давления и комплектацией, а также специальные версии для биогаза. Свяжитесь с нами для подробной информации.
Артикул: RB50Z R150
Альтернативные артикулы:
RB50Z99 R150;00000004010
Производитель: Madas, Италия
На складе:
В наличии
