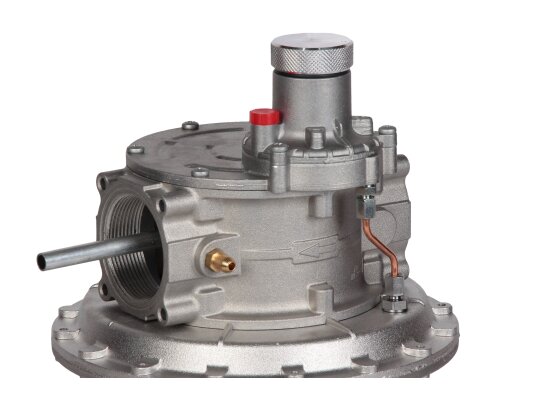

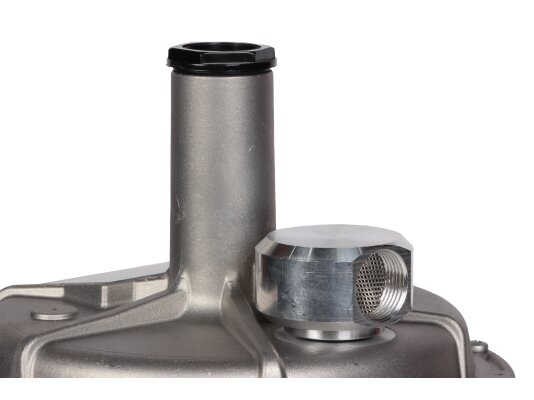

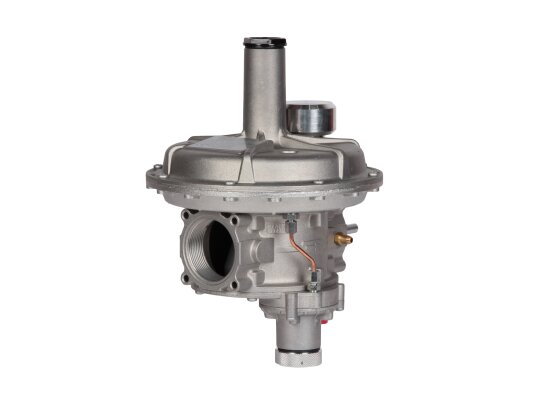

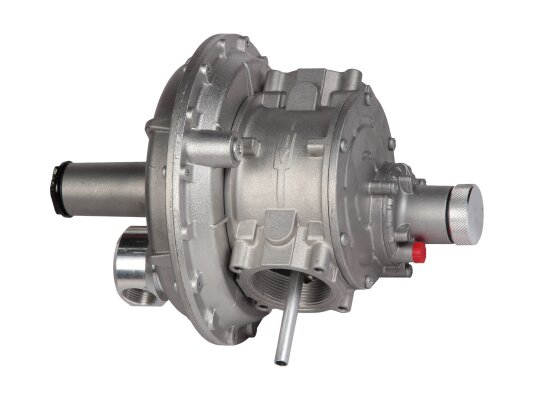

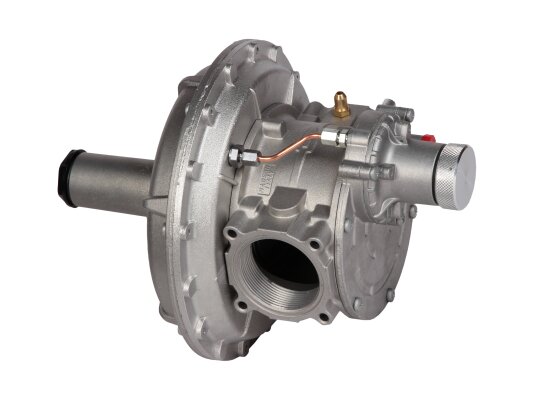

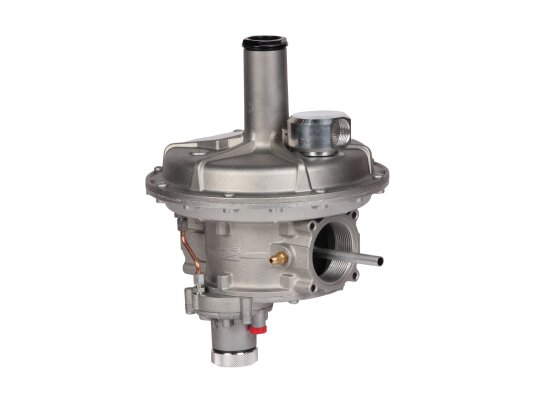

Регулятор давления газа Madas RB07Z R130 относится к серии комбинированных регуляторов с интегрированными защитными устройствами. Он снижает и поддерживает стабильное давление перед потребителем, рассчитан на максимальное давление в магистрали до 6 бар и адаптирован для работы при низких температурах.
Линейка Madas RB
Регуляторы Madas RB востребованы благодаря широкому диапазону настройки выходного давления и вариантов соединений, что позволяет решать разнообразные задачи по регулированию давления. Они подходят для сухих неагрессивных газов, соответствующих ГОСТ 5542-87, а также доступны в специальных версиях для биогаза и других газов по запросу.
Комплектация
В состав регулятора входят дополнительные элементы безопасности:
- предохранительно-запорный клапан (ПЗК), перекрывающий поток при критическом повышении или снижении давления;
- предохранительно-сбросной клапан (ПСК) для сброса избыточного давления.
Перезапуск регулятора осуществляется вручную после устранения причины срабатывания ПЗК.
Устройство оснащено компенсационной, рабочей и предохранительной мембранами, пружинами для регулировки выходного давления и срабатывания клапанов.
Опционально доступен индикатор положения ПЗК для передачи сигнала на диспетчерский пульт.
Основные параметры:
- максимальное входное давление: 6000 мбар;
- регулировка выходного давления: 32-60 мбар;
- настройка ПЗК: 10-30 мбар по понижению, 30-120 мбар по превышению;
- диапазон срабатывания ПСК: 36-100 мбар;
- точность регулировки: ±10%;
- класс герметичности «А» по EN 88-2;
- минимальная пропускная способность: 0,1 нм3/ч;
- точность срабатывания ПСК/ПЗК: ±5%, ±10%;
- скорость срабатывания ПЗК менее 1 секунды;
- резьбовое соединение Rp 2";
- линейное подключение;
- рабочий температурный диапазон: от -40 до +60 °C;
- проверка давления и защитных устройств дважды в год;
- замена мембран и пружин по регламенту;
- срок службы: 40 лет при соблюдении рекомендаций.
Область применения
Регуляторы Madas RB используются на газорегуляторных пунктах, станциях распределения газа, узлах редуцирования и других объектах газоснабжения.
Обслуживание и замена деталей
В процессе эксплуатации проводится:
- двукратный ежегодный контроль выходного давления и работы ПЗК, ПСК;
- замена мембран регулятора и ПЗК каждые 5 лет;
- замена пружин через 20 лет.
Полная замена регулятора производится через 40 лет или при необходимости ранее.
Требования к размещению
Регулятор предназначен для зон взрывоопасности 1 и 2 по ГОСТ. Может устанавливаться как в помещениях, так и на улице при защите от осадков и обледенения. Не допускается использование в агрессивных средах, разрушающих материалы конструкции.
При эксплуатации в помещениях с плохой вентиляцией необходимо обеспечить вывод сброшенного газа наружу.
Преимущества:
- стабильное выходное давление;
- встроенный предохранительно-запорный клапан;
- компенсация входного давления для точного регулирования;
- быстрое срабатывание ПЗК (закрытие менее 1 секунды);
- предохранительно-сбросной клапан для защиты трубопровода;
- возможность эксплуатации на открытом воздухе;
- широкий температурный диапазон;
- гарантия 2 года.
В нашем ассортименте представлены регуляторы Madas RB с различными характеристиками, размерами соединений и комплектацией, включая усиленные мембраны, индикаторы положения ПЗК, шумоглушители, версии для биогаза и компактные модели (RBС). Обращайтесь за консультацией и подбором.
Артикул: RB07Z R130
Производитель: Madas, Италия
На складе:
В наличии
