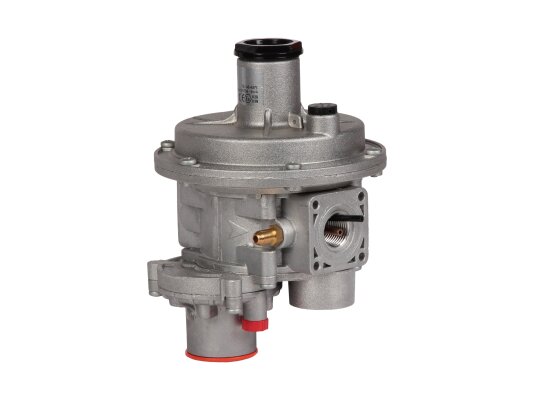

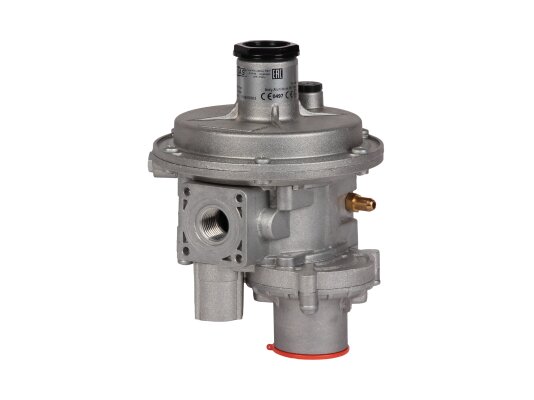

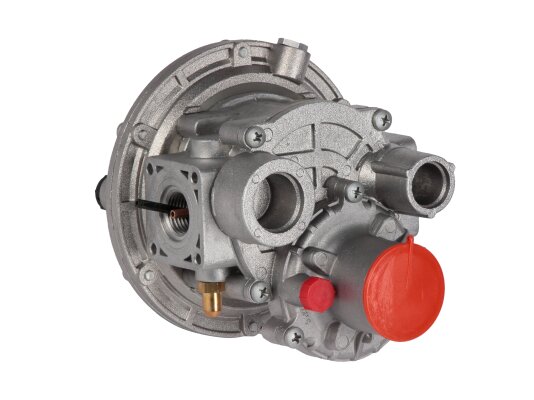

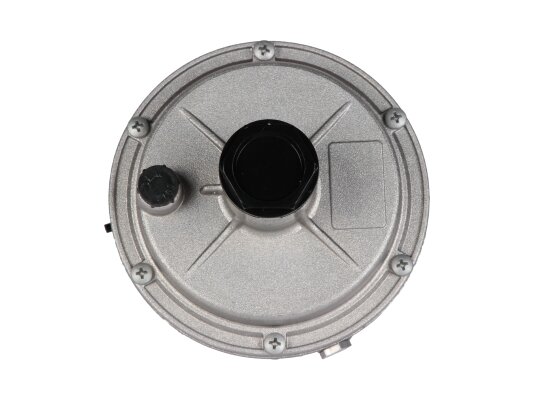

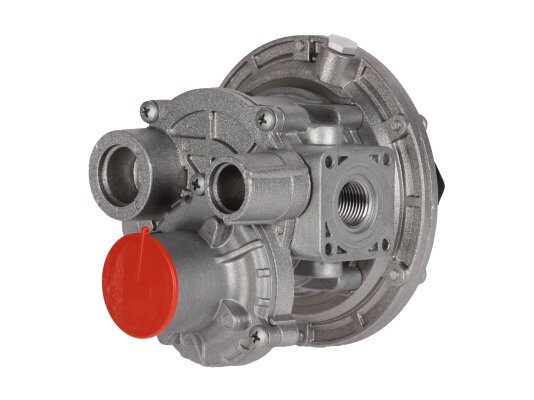

Газовый регулятор давления Madas FB02Z 110 оснащён дополнительными защитными элементами, обеспечивающими высокий уровень безопасности при снижении давления с высокого (до 6000 мбар) до низкого (20-30 мбар). Он поддерживает заданное давление, установленное пружиной, и применяется в бытовых и промышленных газовых системах с небольшим расходом. Устройство адаптировано для работы при низких температурах, расширяя область применения.
Комплектация регулятора серии «Стандарт» включает:
- газовый фильтр с фильтрующим элементом из виледона, обеспечивающим очистку до 50 микрон;
- предохранительно-запорный клапан (ПЗК), перекрывающий подачу газа при опасных отклонениях давления или его отсутствии;
- предохранительно-сбросной клапан (ПСК), сбрасывающий избыточное давление при кратковременных превышениях;
- заменяемую пружину с предварительным сжатием под нужный диапазон давления;
- компенсационную мембрану для стабилизации давления на входе.
Типы газа
Регулятор Madas FB подходит для природного и сжиженного газа, азота, воздуха и других сухих, неагрессивных газов, соответствующих ГОСТ 5542-87.
Основные характеристики:
- комбинированный регулятор с седлом диаметром 17 мм (версия «Стандарт»);
- диапазон настройки пружины: 20-30 мбар;
- точность регулировки ±10%;
- максимальное давление на входе — 6000 мбар;
- герметичность класса «А» по EN 88-2, без утечек;
- пропускная способность от 0,1 до 100 нм3/ч;
- диапазон настройки срабатывания ПЗК: 10-30 мбар и 20-90 мбар;
- задание давления срабатывания ПСК: 25-40 мбар;
- время перекрытия потока клапаном менее 1 секунды;
- обслуживаемый фильтр класса G 2 по EN 779;
- уплотнения из газонепроницаемого NBR-каучука;
- подключение по резьбе Rp 1/2";
- срок службы — 40 лет при соблюдении рекомендаций производителя.
Материалы
Корпус регулятора Madas FB изготовлен из коррозионно-стойких материалов, устойчивых к газам и перепадам температур: алюминия 11S, оцинкованной нержавеющей стали, штампованного алюминия, стекловолокна с 30% нейлона и латуни ОТ-58. Фильтрующий элемент выполнен из виледона, уплотнения — из газонепроницаемого NBR-каучука.
Условия эксплуатации
Регулятор подходит для установки как в помещениях, так и на открытом воздухе, выдерживает температуры от -40 до +60 °C. Рекомендуется монтаж в зонах 1 или 2 по ГОСТ для взрывоопасных сред. При наружной установке корпус должен быть защищён от атмосферных осадков.
Устройство не предназначено для работы в агрессивных средах, разрушающих металл и каучук. В помещениях с плохой вентиляцией рекомендуется вывод сбросной трубы наружу. Монтаж возможен в горизонтальном и вертикальном положении.
Преимущества:
- комбинированное регулирование и защита;
- стабильное выходное давление;
- компенсация давления на входе;
- встроенный газовый фильтр;
- быстрое перекрытие потока при авариях;
- подходит для большинства климатических условий;
- гибкость монтажа;
- гарантия производителя 2 года.
Регуляторы давления газа Madas серии «Стандарт» FB выпускаются с различными вариантами корпуса: Z — прямой, R и F — угловой, M — U-образный, с диапазонами выходного давления от 10 до 900 мбар и размерами соединений DN 15 (1/2”)–DN 25 (1”).
Артикул: FB02Z 110
Альтернативные артикулы:
FB02Z98 110
Производитель: Madas, Италия
На складе:
В наличии
