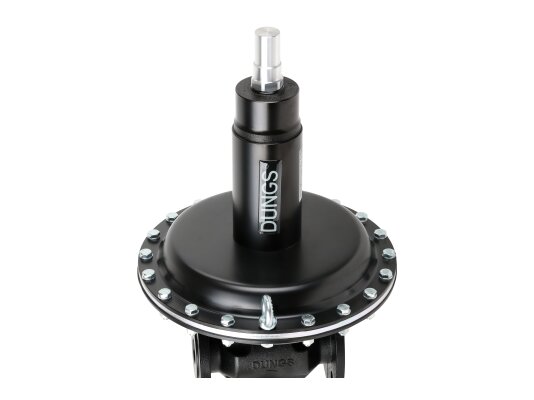

Регулятор среднего давления Dungs FRM 100040 HD с предохранительно-запорным клапаном (ПЗК), артикул 270283, оснащён компенсацией входного давления и заменяемой регулирующей пружиной. ПЗК реагирует на превышение или снижение давления. Устройство предназначено для регулирования давления газа в системах подачи на горелки и технологические установки нагрева. Подходит для газораспределительных сетей с максимальным давлением до 10 бар. Отличается высокой пропускной способностью, точностью регулирования, широким диапазоном рабочего давления и высоким уровнем безопасности. Является регулятором прямого действия, соответствует стандартам EN 334 и EN 14382.
Основные характеристики:
- регулятор прямого действия с пружинной нагрузкой;
- максимальное входное давление: 10000 мбар;

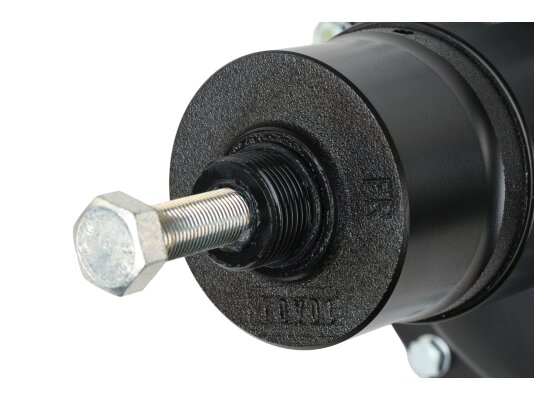

- заменяемая пружина с заданным диапазоном для настройки рабочего давления;
- диапазон настройки выходного давления: 400-1500 мбар;
- конструкция типа IS (единый диапазон прочности);
- работает с газами семейств 1, 2, 3 и другими нейтральными газообразными средами;

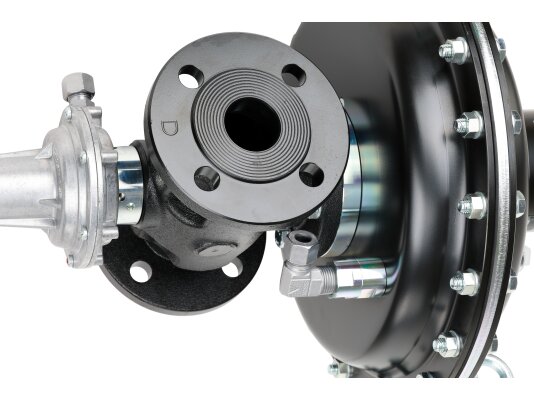

- фланцевое соединение DN 40;

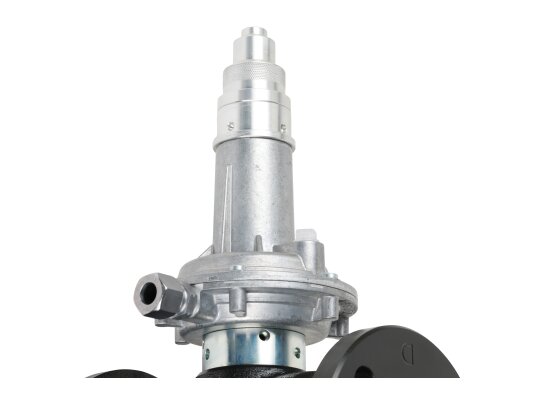

- предохранительно-запорный клапан класса А по EN 14382;
- отсечка потока при превышении или снижении давления, время срабатывания ПЗК менее 2 секунд;
- компенсационная мембрана для стабилизации входного давления;
- внешняя линия для измерения выходного давления;
- рабочий температурный диапазон: от -20 до +60 °C;
- модульная конструкция регулятора и ПЗК;

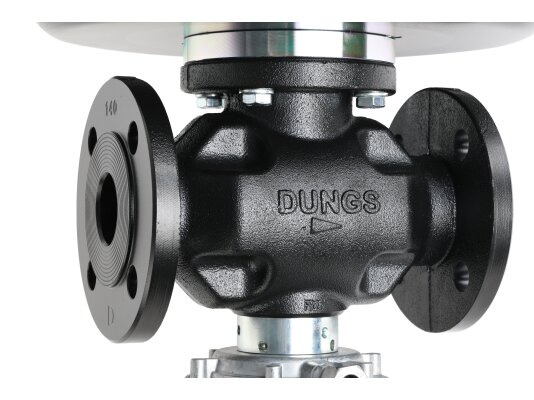

- корпус из чугуна GGG 50, по запросу возможен корпус из GJS 400-18;
- мембрана из листовой стали и NBR-каучука.
Область применения
Регулятор Dungs FRM предназначен для создания надёжных и безопасных систем регулирования давления в промышленных, коммунальных и технологических установках. Обеспечивает точные параметры давления перед горелками и другим газопотребляющим оборудованием. Соответствует требованиям EN 12186 и EN 12279.
Работает с природным газом и другими нейтральными газообразными средами (только сухие и чистые газы). Применение с агрессивными средами запрещено.
Особенности монтажа и эксплуатации
При установке необходимо исключить воздействие атмосферных осадков, ультрафиолетового излучения, агрессивных веществ, обледенения, высокой влажности, вибраций и механических ударов на корпус регулятора.
Газовые магистрали, импульсные и соединительные линии должны быть устойчивы к тепловым, химическим и механическим нагрузкам, а также защищены от деформаций и разрывов. Запрещено попадание конденсата, горючих газов или воздушных смесей с горючими газами в область регулирующей пружины.
Преимущества:
- высокая пропускная способность;
- широкий спектр задач регулирования давления;
- высокая точность и стабильность выходных параметров;
- заменяемая пружина с заданным диапазоном давления;
- предохранительно-запорный клапан;
- компенсационная мембрана, устраняющая влияние входного давления;
- модульная конструкция;
- удобство настройки и обслуживания.
У нас можно приобрести регуляторы давления газа для различных задач регулирования. В каталоге представлены модели Dungs FRM с диапазонами давления от 30 до 4000 мбар и размерами соединений DN 25, DN 40, DN 50. Для консультаций обращайтесь к специалистам Венту.
Артикул: 270283
Производитель: Dungs, Германия
