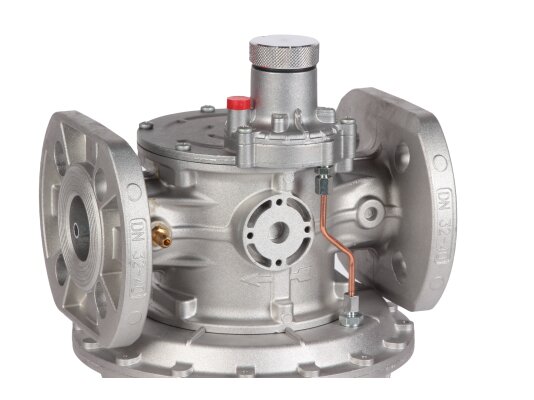

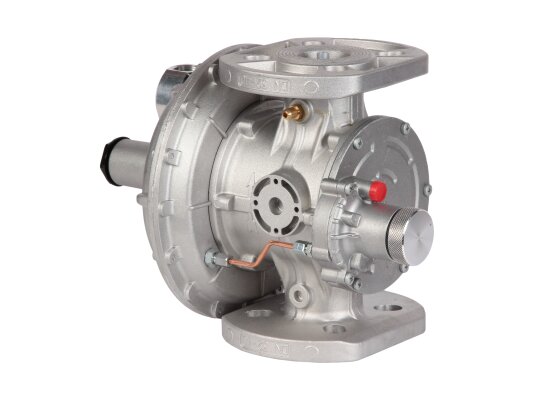

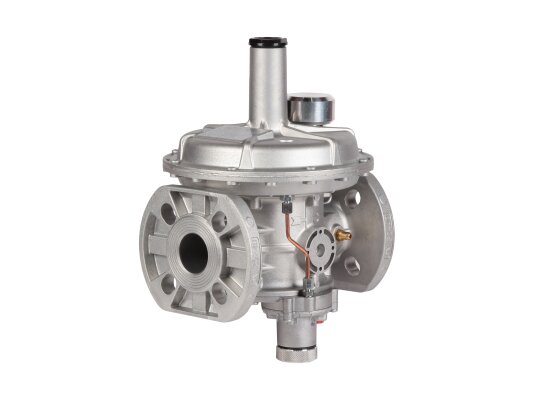

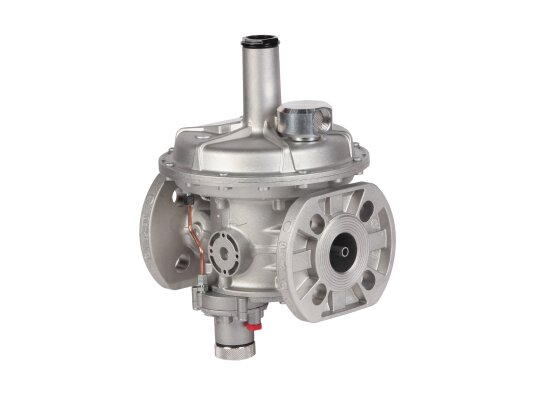

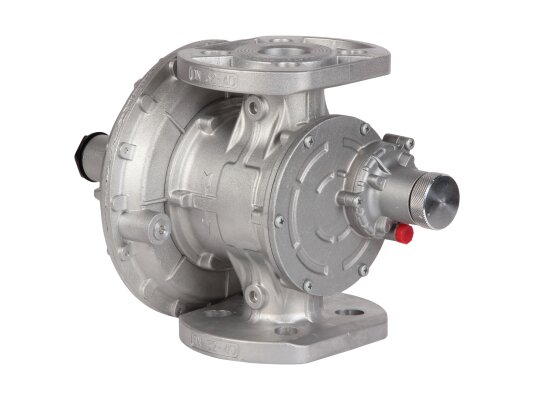

Регулятор давления газа Madas RB40Z R120 предназначен для безопасного снижения высокого давления до требуемого уровня с учётом настроек при изменениях входного давления и расхода. Компенсированный затвор обеспечивает высокую точность регулирования, включая резкие и неожиданные колебания давления в газовой магистрали. Устройство прямого действия входит в серию комбинированных регуляторов с дополнительными защитными клапанами и рассчитано на давление газа на входе до 6 бар.
Особенности
Регулятор оснащён:
- предохранительным запорным клапаном (ПЗК), который перекрывает подачу газа при выходе давления за допустимые пределы или при отсутствии давления;
- предохранительно-сбросным клапаном (ПСК) для отвода избыточного давления при превышении установленного значения.
После срабатывания ПЗК повторный запуск возможен только вручную после устранения причины срабатывания.
В помещениях с недостаточной вентиляцией необходимо предусмотреть отвод сброшенного газа наружу.
Рабочие среды
Комбинированный регулятор подходит для метана, пропан-бутана, азота, воздуха и других неагрессивных газов, соответствующих ГОСТ 5542-87. Версии для биогаза доступны по запросу после уточнения состава газа.

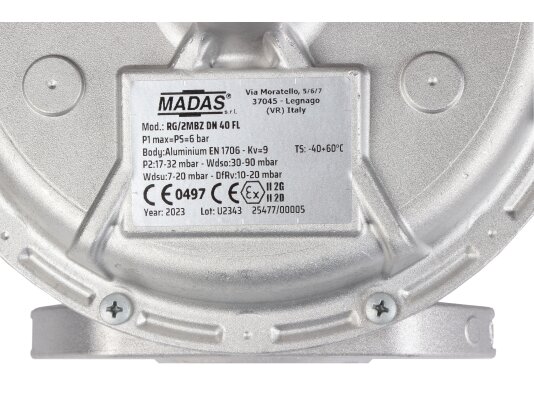

Основные параметры:
- максимальное входное давление: 6000 мбар;
- регулировка выходного давления в диапазоне 17-32 мбар;
- настройка ПЗК: 7-20 мбар по понижению, 18-50 мбар по превышению;
- диапазон срабатывания ПСК: 19-72 мбар;
- сертификация по EN 88-2, класс герметичности «А»;
- минимальная пропускная способность: 0,1 нм3/ч;
- точность срабатывания ПСК и ПЗК: ±5%, ±10%;
- время срабатывания ПЗК менее 1 секунды;
- монтаж на фланцы DN 40;
- прямое (линейное) соединение;
- рабочий температурный диапазон: от -40 до +60 °C;
- опционально: индикатор положения ПЗК для вывода на пульт;
- контроль параметров и пределов ПЗК и ПСК не реже двух раз в год;
- замена мембран и пружин согласно регламенту;
- срок службы — 40 лет.
Требования к месту эксплуатации
Регулятор подходит для установки в зонах взрывоопасности 1 и 2 по ГОСТ. Может размещаться внутри помещений и на открытом воздухе под навесом или козырьком для защиты от осадков и УФ-излучения. Не допускается эксплуатация в агрессивных средах, разрушающих материалы конструкции.
Монтаж
Допускается установка в горизонтальном или вертикальном положении, рекомендуется направлять пружину вертикально вверх. При других положениях срок службы сокращается.
Область применения
Регулятор Madas RB востребован в промышленных и коммунальных газовых установках, включая газорегуляторные пункты и узлы редуцирования давления.
Преимущества:
- стабильное и точное регулирование давления;
- встроенные защитные клапаны (ПЗК и ПСК);
- компенсация входного давления;
- быстрое срабатывание ПЗК;
- подходит для большинства климатических условий;
- возможность уличной установки;
- вариативность монтажного положения;
- гарантия 2 года.
Линейка Madas RB
В наличии и под заказ представлены регуляторы давления Madas RB с фланцевыми и резьбовыми соединениями, различными диапазонами давления, с обычной или усиленной мембраной, индикатором положения ПЗК, с ПСК или без, с шумоглушителем, а также специальные версии для биогаза и агрессивных газов.
Артикул: RB40Z R120
Альтернативные артикулы:
RB40Z99 R120;00000003560
Производитель: Madas, Италия
На складе:
В наличии
