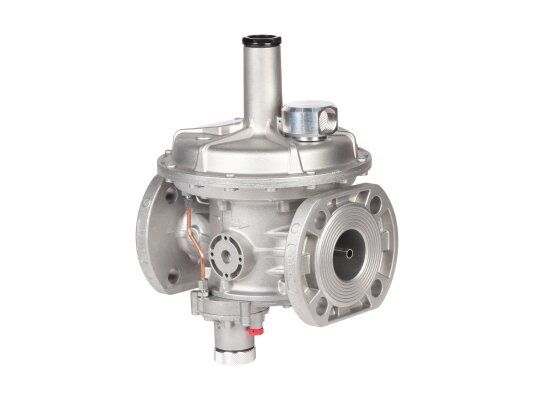

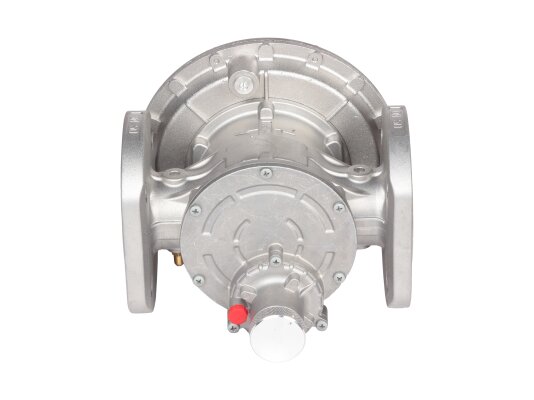

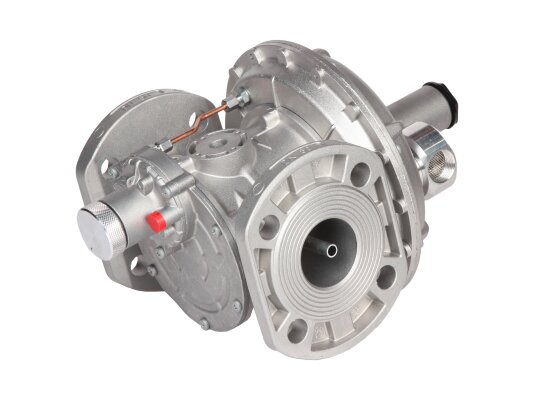

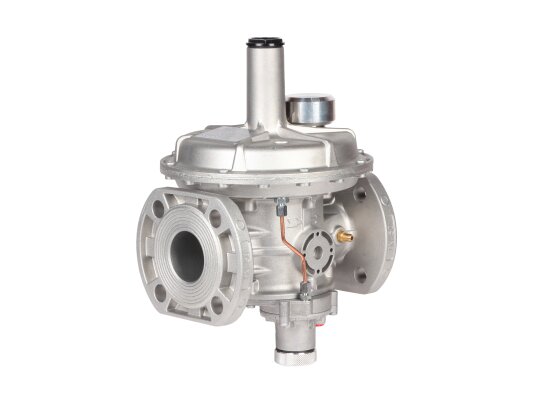

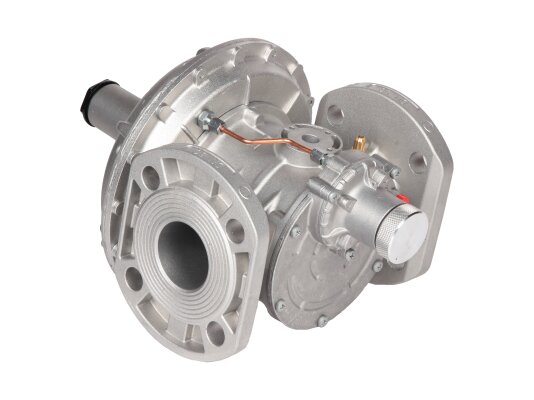

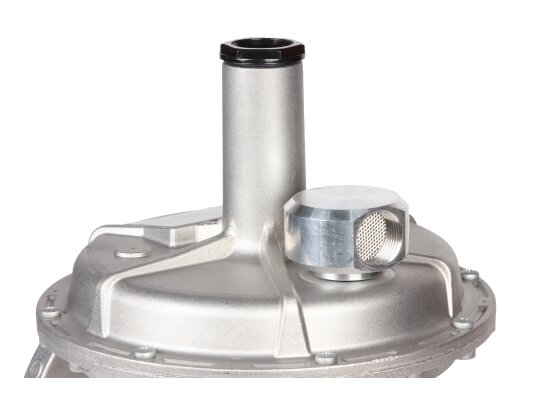

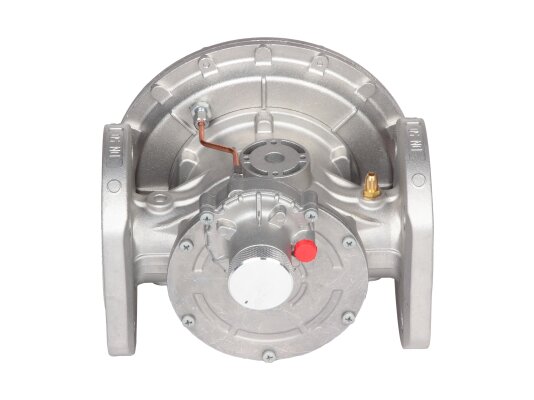

Регулятор давления газа Madas RB50Z R120 предназначен для использования в промышленных газопотребляющих системах с максимальным давлением в магистрали до 6 бар. Устройство оснащено дополнительными защитными элементами: предохранительно-запорным клапаном (ПЗК), который перекрывает поток газа при аварийном повышении или понижении давления, и предохранительно-сбросным клапаном (ПСК) для сброса избыточного давления. Регулятор обеспечивает снижение и поддержание выходного давления на заданном уровне независимо от изменений давления в распределительной сети.
Типы газа
Устройство рассчитано на работу с метаном, сжиженным газом, воздухом, азотом и другими неагрессивными сухими газами, соответствующими ГОСТ 5542-87. По запросу доступны модификации для биогаза с уточнением состава.
Основные характеристики:

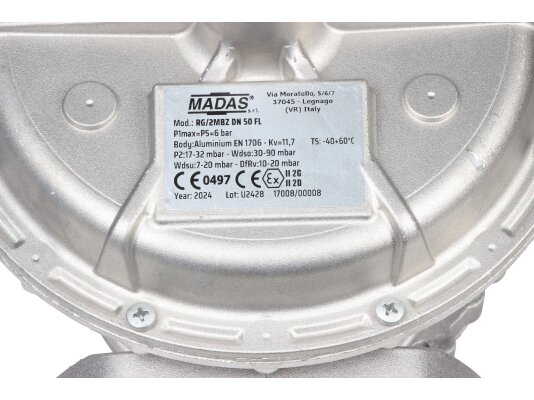

- максимальное давление в сети: 6000 мбар;
- регулировка выходного давления пружиной: 17-32 мбар;
- настройка ПЗК по понижению: 7-20 мбар, по превышению: 18-50 мбар;
- диапазон срабатывания предохранительно-сбросного клапана: 19-72 мбар;
- работа без утечек, класс герметичности А по EN 88-2;
- минимальная пропускная способность: 0,1 нм3/ч;
- точность срабатывания ПСК и ПЗК: ±5% и ±10% соответственно;
- скорость закрытия ПЗК менее 1 секунды;
- фланцевое соединение DN 50;
- линейное соединение;
- рабочий температурный диапазон: от -40 до +60 °C;
- техническое обслуживание: проверка давления и клапанов дважды в год;
- замена мембран и пружин согласно регламенту;
- срок службы — 40 лет.
Комплектация
Устройство оснащено двумя предохранительными клапанами:
- запорным клапаном, перекрывающим поток при аварийных условиях;
- сбросным клапаном для снижения избыточного давления.
При установке в помещениях с плохой вентиляцией необходимо обеспечить вывод сброшенного газа наружу.
Опционально доступен индикатор положения ПЗК для передачи сигнала на диспетчерский пульт.
Требования к установке
Регулятор подходит для эксплуатации в зонах взрывоопасности 1 и 2 по ГОСТ. Может устанавливаться на улице при защите от осадков. Не предназначен для агрессивных сред, разрушающих материалы корпуса и уплотнений.
Монтаж
Устройство может устанавливаться на горизонтальные и вертикальные трубопроводы, рекомендуется ориентировать пружину вверх для увеличения срока службы. На корпусе нанесена стрелка, указывающая направление потока.
Область применения
Регуляторы Madas RB применяются для регулирования давления газа на газорегуляторных пунктах, станциях распределения и узлах редуцирования в промышленном и бытовом газоснабжении.
Преимущества:
- стабильное выходное давление;
- защитные устройства для безопасной работы;
- компенсация входного давления для точного регулирования;
- быстрое срабатывание ПЗК (менее 1 секунды);
- возможность уличной эксплуатации;
- широкий температурный диапазон;
- гарантия 2 года.
Регуляторы Madas RB
В наличии и под заказ представлены регуляторы с различными настройками, размерами соединений и комплектацией.
Артикул: RB50Z R120
Альтернативные артикулы:
3875
Производитель: Madas, Италия
На складе:
В наличии
