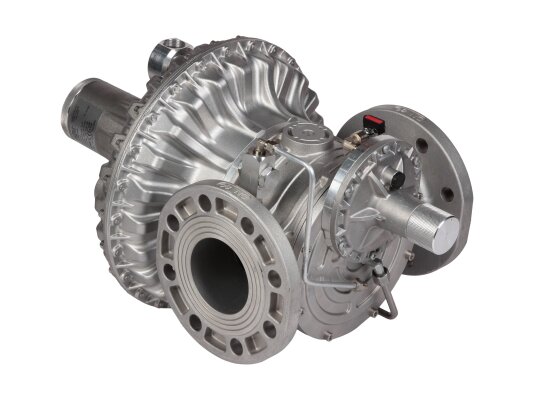

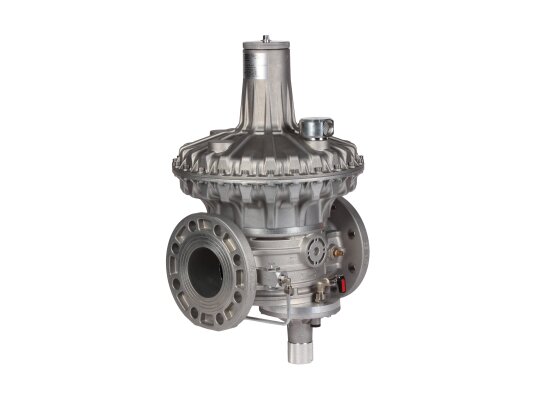

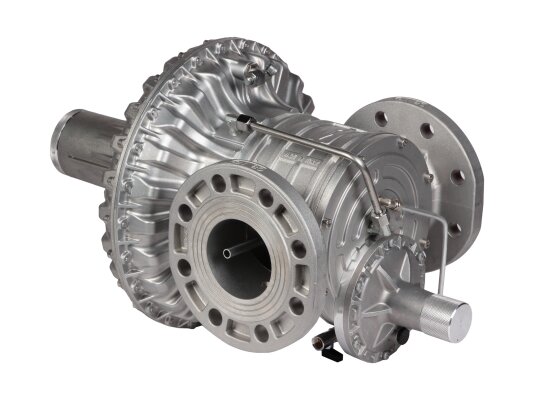

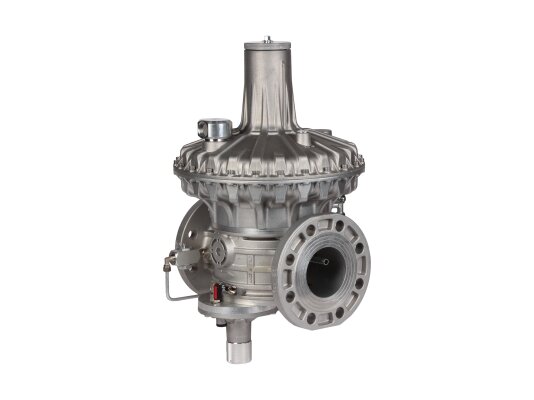

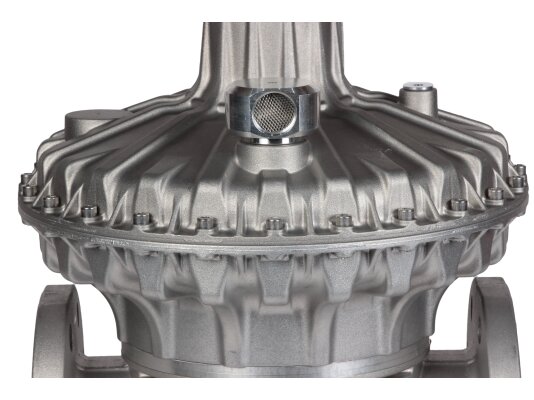

Регулятор давления газа Madas RB09Z 120 предназначен для интеграции в крупные промышленные системы редуцирования давления с максимальным давлением в сети до 6 бар. Устройство оснащено защитными элементами для безопасной эксплуатации газового оборудования. Оно снижает входное давление и поддерживает его на заданном уровне независимо от изменений в подающей магистрали.
Типы газа
Регулятор Madas RB09Z подходит для природного и сжиженного газа, а также других неагрессивных газов, соответствующих ГОСТ 5542-87 (только сухие газы). Версии для биогаза доступны по заказу.
Основные характеристики:
- комбинированный регулятор прямого действия;
- максимальное входное давление: 6000 мбар;
- регулировка выходного давления в диапазоне 20-55 мбар;
- настройка ПЗК: 60-260 мбар и 15-70 мбар;
- срабатывание сбросного клапана в диапазоне 57-180 мбар;
- класс точности P2 (AC) ±10%;
- минимальный расход газа: 0,1 нм3/ч;
- конструкция класса А по герметичности согласно EN 88-2;
- точность срабатывания ПСК и ПЗК: ±5% и ±10% соответственно;
- время закрытия запорного клапана менее 1 секунды;
- фланцевое соединение DN 80;
- линейное подключение;
- пропускная способность до 4500 нм3/ч;
- рабочий температурный диапазон: от -40 до +60 °C;
- замена мембран регулятора и ПЗК каждые 5 лет, пружин — через 20 лет;
- срок службы при своевременном обслуживании — 40 лет.
Встроенные защитные устройства
Регулятор оснащён:
- предохранительно-запорным клапаном (ПЗК), который перекрывает подачу газа при чрезмерном повышении или понижении давления, а также при отсутствии давления;
- предохранительно-сбросным клапаном (ПСК) для сброса избыточного давления и защиты трубопровода от перегрузок.
В помещениях с плохой вентиляцией необходимо обеспечить отвод газа, сбрасываемого ПСК, наружу.
Перезапуск регулятора осуществляется вручную после устранения причин срабатывания защитных клапанов.
Опция: индикатор положения ПЗК для контроля работы запорного клапана.
Место установки
Комбинированный регулятор предназначен для установки в помещениях и на открытом воздухе (зоны 1 и 2 по взрывоопасности). Не допускается воздействие осадков, влаги, обледенения и агрессивных сред, разрушающих материалы корпуса и уплотнений.
Монтаж
Возможна установка на горизонтальный трубопровод с пружиной, направленной вверх (рекомендуется), а также вертикально. Неправильное положение сокращает срок службы.

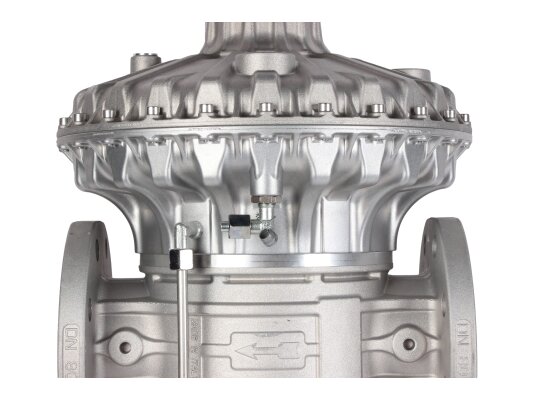

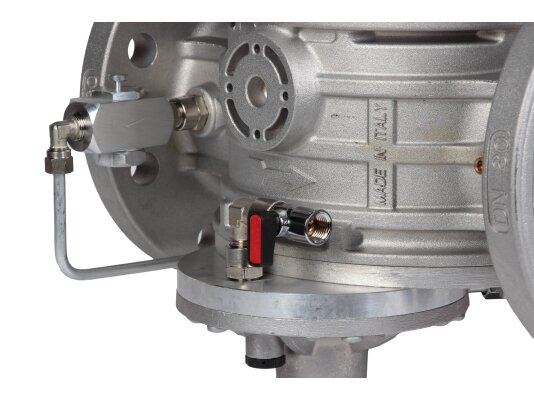

На корпусе нанесена стрелка, указывающая направление потока газа к потребителю. Настройка давления и клапанов проводится под контролем манометра.
Область применения
Регуляторы Madas RB предназначены для крупных промышленных установок, узлов редуцирования, газорегуляторных пунктов и станций газораспределения с высоким расходом газа.
Обслуживание
Рекомендуется проводить замеры выходного давления и давления срабатывания ПЗК/ПСК каждые полгода. Замена основных деталей — мембран и пружин — осуществляется через 5 и 20 лет соответственно.
Преимущества:
- высокая пропускная способность;
- стабильное выходное давление при изменениях входного;
- работа в системах с давлением до 6 бар;
- комбинированная конструкция с защитными клапанами ПЗК и ПСК;
- быстрое срабатывание ПЗК;
- подходит для низкотемпературного применения;
- возможность установки в горизонтальном и вертикальном положении;
- допустима уличная эксплуатация;
- гарантийное обслуживание 24 месяца.
В серии Madas RB представлены модели с фланцевым и резьбовым подключением, различными диапазонами выходного давления и комплектацией. Купить регуляторы давления газа можно как со склада, так и под заказ.
Артикул: RB09Z 120
Альтернативные артикулы:
RB09Z99 120
Производитель: Madas, Италия
На складе:
В наличии
