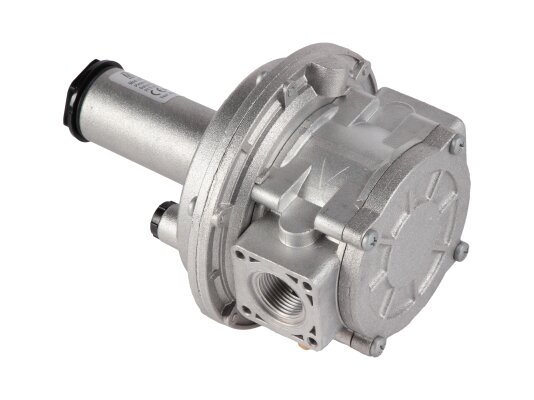

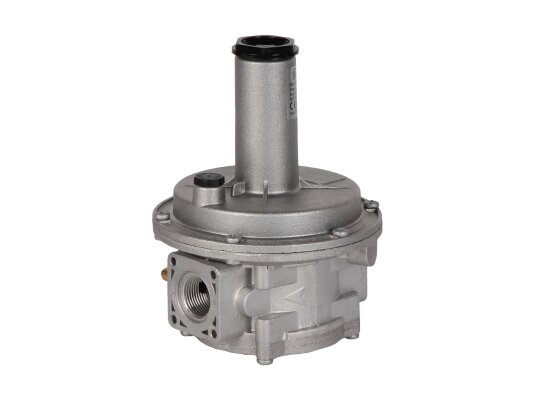

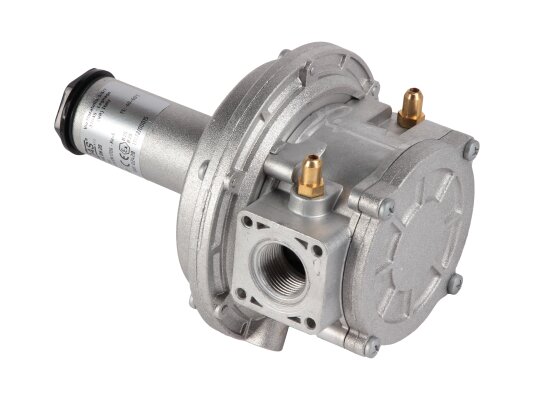

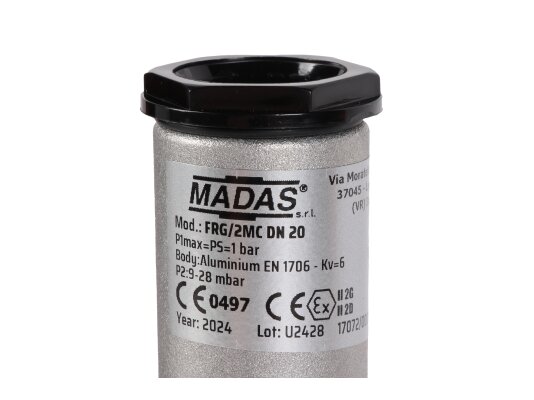

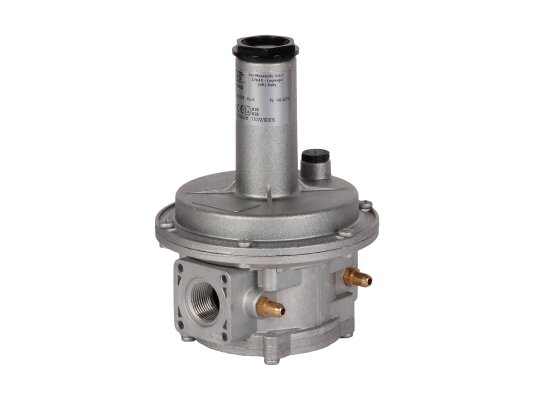

Регулятор давления газа Madas FRG/2MC DN 20, FC03 010

Регулятор давления газа Madas FC03 010 предназначен для установки в газовое оборудование с целью автоматического снижения и поддержания давления на заданном уровне, регулируемом рабочей пружиной. Подходит для систем сжигания газа с давлением в сети до 1 бар. Оснащён входным фильтром грубой очистки.

Конструкция

Корпус регулятора выполнен из коррозионно-стойких материалов, преимущественно алюминия. Рабочие детали и уплотнения изготовлены из устойчивых к газам, перепадам температур и износу материалов: алюминий, латунь, нержавеющая сталь, NBR-каучук, стекловолокно с 30% нейлона. Газ проходит через фильтр с виледоновой вставкой.

Регулятор оснащён регулирующей пружиной, позволяющей снизить давление газа до заданного значения в диапазоне 10-28 мбар. Газ подаётся на горелку под стабильным давлением, настройка пружины осуществляется в пределах диапазона с контролем манометра.

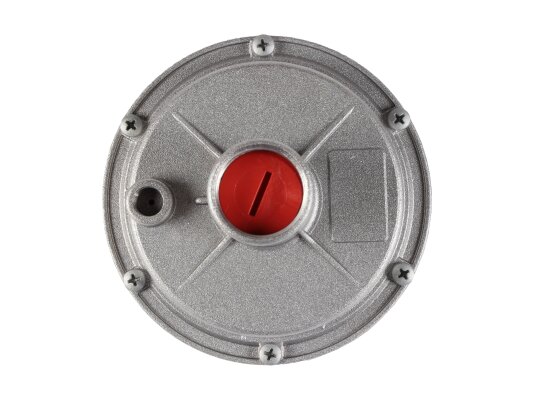

Основные элементы: корпус, пружина регулировки, предохранительная, компенсационная и рабочая мембраны, входной фильтр, регулировочный винт, измерительный штуцер. Для быстрой и герметичной сборки предусмотрены резьбовые соединения.

Рабочая среда

Регулятор применяется в промышленном оборудовании, работающем на природном, сжиженном газе, азоте, воздухе и других нейтральных сухих газах.

Основные характеристики:

• диапазон настройки пружины: 10-28 мбар;
• максимальное давление в магистрали: 1000 мбар;
• фильтр с очисткой 50 мкм, класс G2 по EN 779;
• присоединение с резьбой Rp 3/4";
• минимальный расход 0,1 м3/ч;
• герметичность класса А;
• рабочая температура окружающей среды от -40 до +60 °C;
• максимальная температура поверхности +60 °C.

Монтаж

Регулятор может устанавливаться горизонтально или вертикально, размещается перед горелкой. Требования к помещению: зона 2 по ГОСТ Р 51330.9-99. Не допускается эксплуатация в агрессивных средах, разрушающих материалы корпуса и деталей.

Преимущества:

• стабильное давление газа независимо от входных параметров;
• встроенный фильтр для очистки;
• надежное резьбовое соединение;
• устойчивость к низким температурам.

У нас можно подобрать регуляторы давления газа с нужными параметрами. В наличии и под заказ представлены модели Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми DN25-DN100. По дополнительному запросу доступны версии для биогаза и попутного нефтяного газа.

Артикул: FC03 010
Альтернативные артикулы: FC0399 010
Производитель: Madas, Италия
На складе: Да
