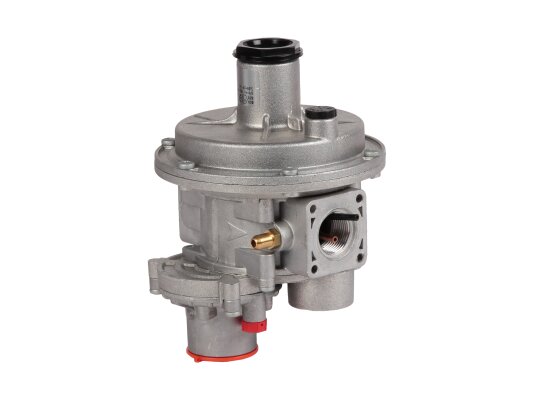

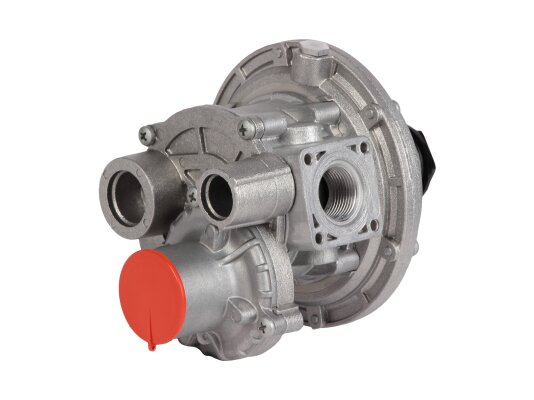

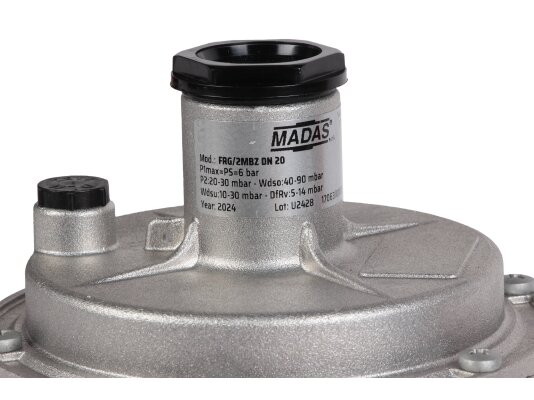

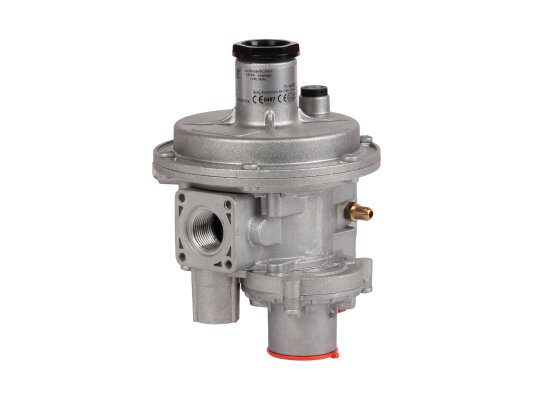

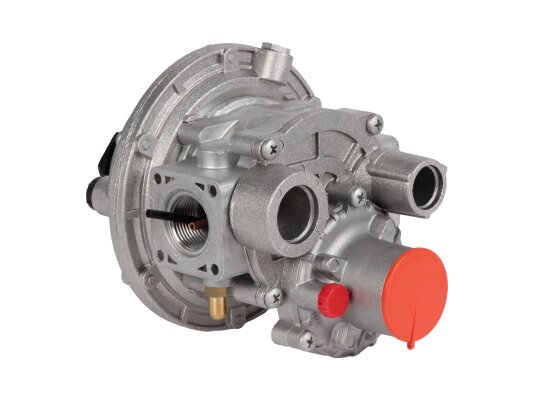

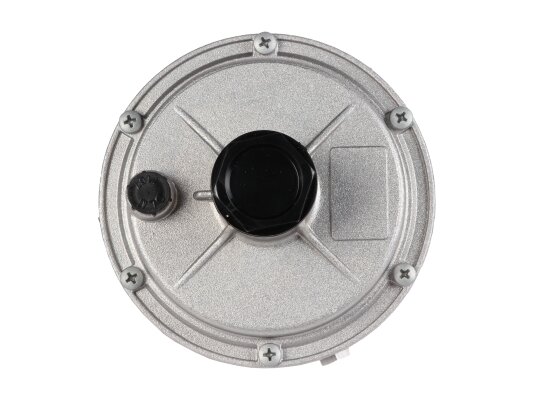

Регулятор давления газа Madas FB03Z 110 сочетает в себе функции регулирования давления, сброса избыточного газа в атмосферу и перекрытия потока при аварийных перепадах давления. Благодаря универсальным характеристикам он подходит для бытовых и промышленных газовых систем с небольшим расходом. Конструкция адаптирована к низкотемпературной эксплуатации, что расширяет область применения.
Регуляторы серии «Стандарт» оснащены:
- газовым фильтром с фильтрующим элементом из виледона;
- предохранительно-запорным клапаном (ПЗК), который перекрывает подачу газа при опасных отклонениях давления или его отсутствии;
- предохранительно-сбросным клапаном (ПСК) для сброса избыточного давления при кратковременных скачках;
- рабочей пружиной с предварительным сжатием под заданный диапазон давления;
- мембраной для компенсации входного давления.
Применяемые газы
Регулятор Madas FB подходит для природного и сжиженного газа, азота, воздуха и других сухих, неагрессивных газов по ГОСТ 5542-87.
Основные характеристики:
- комбинированное устройство с седлом диаметром 17 мм;
- диапазон настройки пружины: 20-30 мбар;
- точность регулировки ±10%;
- герметичность класса «А» по EN 88-2, без утечек;
- пропускная способность от 0,1 до 100 нм3/ч;
- диапазон настройки срабатывания ПЗК: 10-30 мбар и 20-90 мбар;
- время перекрытия потока клапаном менее 1 секунды;
- давление срабатывания ПСК: 25-40 мбар;
- обслуживаемый фильтр класса G 2 по EN 779;
- степень фильтрации 50 микрон;
- уплотнения из газонепроницаемого NBR-каучука;
- монтаж возможен в горизонтальном и вертикальном положении;
- подключение по резьбе Rp 3/4";
- срок службы — 40 лет при соблюдении рекомендаций производителя.
Конструкция и материалы
Регулятор Madas FB выпускается с корпусами разных типов: Z — прямой, R и F — угловой, M — U-образный. Изготовлен из материалов, устойчивых к газам и низким температурам: алюминия 11S, оцинкованной нержавеющей стали, стекловолокна с 30% нейлона, латуни ОТ-58, штампованного алюминия и NBR-каучука.
Условия эксплуатации
Рабочий температурный диапазон составляет от -40 до +60 °C. Регулятор подходит для установки внутри помещений и на открытом воздухе (зоны 1 и 2 по ГОСТ для взрывоопасных зон). При наружной установке корпус должен быть защищён от атмосферных осадков.
Не рекомендуется использовать устройство в агрессивных средах, разрушающих металл и уплотнения. В помещениях с недостаточной вентиляцией рекомендуется вывод сбросного газа наружу.
Преимущества:
- комбинированное устройство с защитными клапанами;
- стабильное выходное давление;
- встроенный газовый фильтр;
- быстрое перекрытие потока (срабатывание ПЗК);
- морозостойкость и пригодность для большинства климатических условий;
- гибкость монтажа;
- гарантия 2 года.
Регуляторы давления газа Madas серии «Стандарт» FB выпускаются с размерами соединений DN 15 (1/2”)–DN 25 (1”) и диапазонами выходного давления от 10 до 900 мбар.
Артикул: FB03Z 110
Альтернативные артикулы:
FB03Z99 110
Производитель: Madas, Италия
