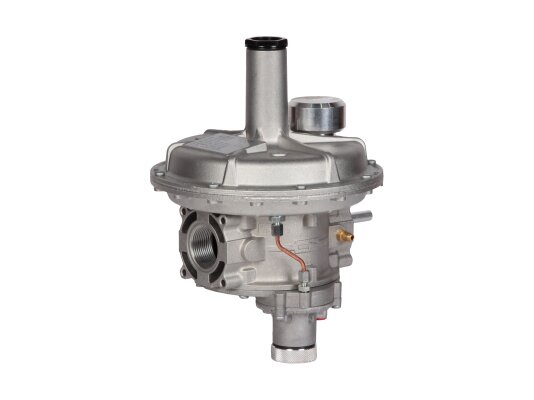

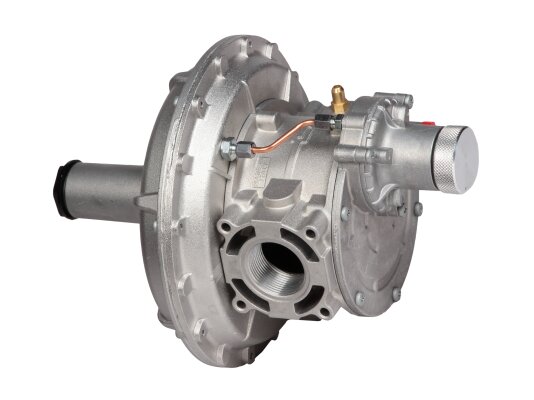

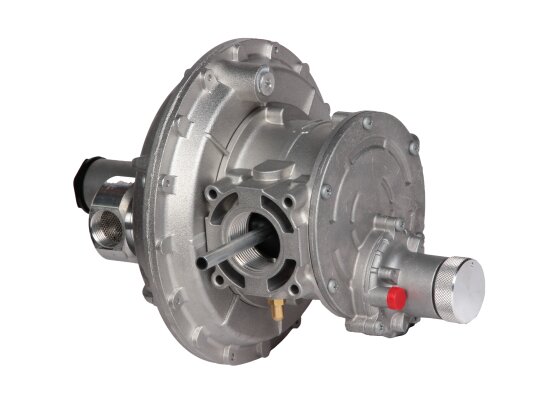

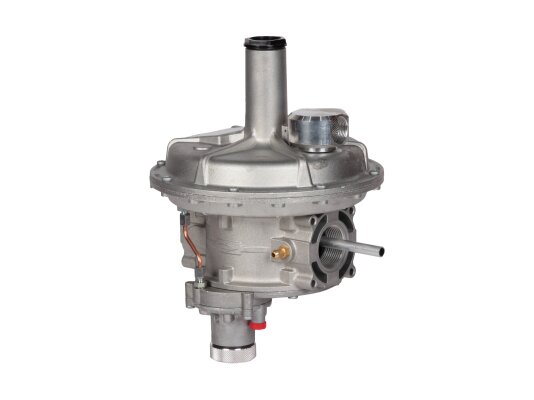

Газовый регулятор Madas RB05Z R130 представляет собой комбинированное устройство с предохранительно-запорным клапаном (ПЗК), который перекрывает подачу газа при аварийных изменениях давления. Он предназначен для промышленных систем с максимальным давлением до 6 бар, снижая и стабилизируя выходное давление согласно заданным параметрам. В комплект входит предохранительно-сбросной клапан для сброса избыточного давления.
Типы газа
Данный регулятор прямого действия подходит для метана, пропан-бутана, азота, воздуха и других неагрессивных газов, соответствующих ГОСТ 5542-87. Также доступны версии для биогаза при предварительном уточнении состава.

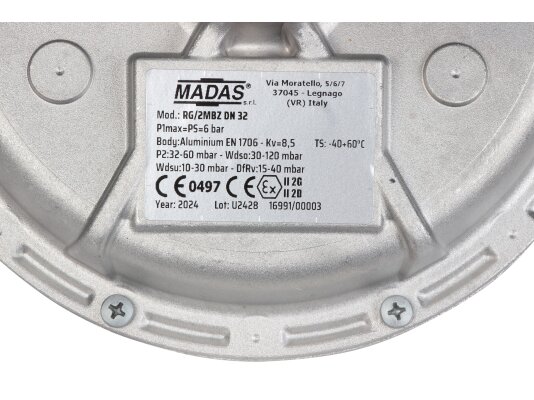

Ключевые характеристики:
- максимальное входное давление: 6000 мбар;
- класс герметичности «А» по EN 88-2, без утечек;
- минимальная пропускная способность: 0,1 нм3/ч;
- регулировка выходного давления в диапазоне 32-60 мбар;
- встроенный предохранительно-запорный клапан для перекрытия газа;
- настройка ПЗК по понижению: 10-30 мбар, по превышению: 30-120 мбар;
- точность срабатывания ПСК/ПЗК: ±5%, ±10%;
- закрытие запорного клапана менее чем за 1 секунду;
- резьбовые соединения Rp 1 1/4" для монтажа;
- линейное подключение;
- максимальная пропускная способность: 1300 нм3/ч;
- рабочий температурный диапазон: от -40 до +60 °C;
- заменяемые узлы: мембрана регулятора, мембрана ПЗК, пружина;
- срок службы: 40 лет.

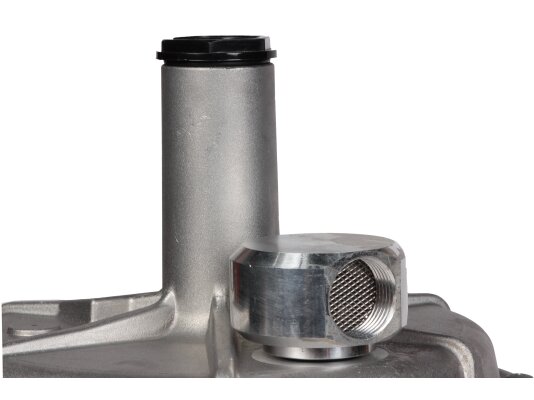

Конструкция

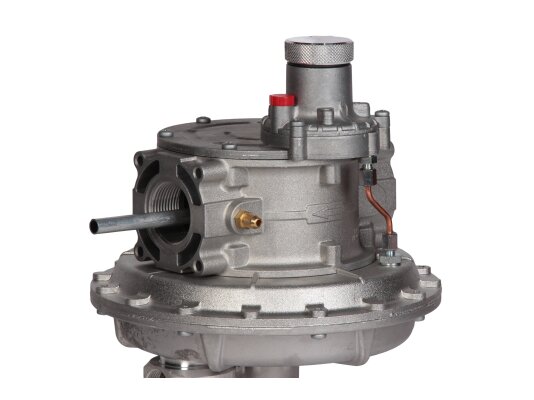

Регулятор оснащён ПЗК, который перекрывает подачу газа при критическом повышении или понижении давления. После устранения причины срабатывания клапан запускается вручную. Мембранный узел включает предохранительно-сбросной клапан, который сбрасывает избыточное давление в пределах пропускной способности регулятора.
Корпус изготовлен из материалов, устойчивых к высоким давлениям, коррозии и температурным перепадам: алюминий 11S, штампованный алюминий, оцинкованная нержавеющая сталь, латунь ОТ-58, стекловолокно с 30% нейлона. Уплотнения выполнены из бутадиен-нитрильного каучука, что исключает утечки газа.
Установка
Регулятор предназначен для эксплуатации в зонах взрывоопасности 1 и 2 по ГОСТ. Может использоваться как внутри помещений, так и на улице при условии защиты от атмосферных осадков (под навесом, в шкафу). Не рекомендуется применять в агрессивных средах, разрушающих алюминий, сталь и каучук.
Устройство можно монтировать на горизонтальные и вертикальные трубопроводы, при этом рекомендуется ориентировать пружину вертикально вверх для увеличения срока службы.
Для правильной установки на корпусе нанесена стрелка, показывающая направление потока. Настройка параметров проводится под контролем манометра, после чего проверяется герметичность системы.
Применение
Регулятор Madas RB широко используется для снижения высокого давления в промышленных и технологических газовых системах, газорегуляторных пунктах, станциях распределения и узлах редуцирования.
Обслуживание и замена деталей
Контроль выходного давления и проверка защитных устройств (ПЗК и ПСК) выполняется каждые полгода. Замена рабочих мембран проводится через 5 лет, пружин — через 20 лет. После разборки необходимо повторно отрегулировать выходное давление.
Преимущества:
- точное и стабильное регулирование выходного давления;
- быстрое срабатывание встроенного ПЗК;
- наличие предохранительно-сбросного клапана;
- возможность работы при низких температурах;
- подходит для уличной эксплуатации;
- монтаж на горизонтальные и вертикальные трубопроводы;
- гарантия 2 года;
- срок службы до 40 лет.
Линейка регуляторов Madas RB включает модели с разными настройками пружин и ПЗК, вариантами соединений (фланцевые и резьбовые), с индикатором положения ПЗК, шумоглушителем, для биогаза и агрессивных газов, а также компактные версии (RBС). Доступны со склада и под заказ.
Артикул: RB05Z R130
Альтернативные артикулы:
RB05Z99 R130
Производитель: Madas, Италия
На складе:
В наличии
