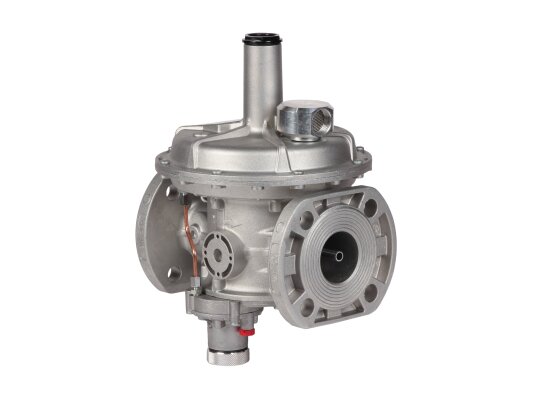

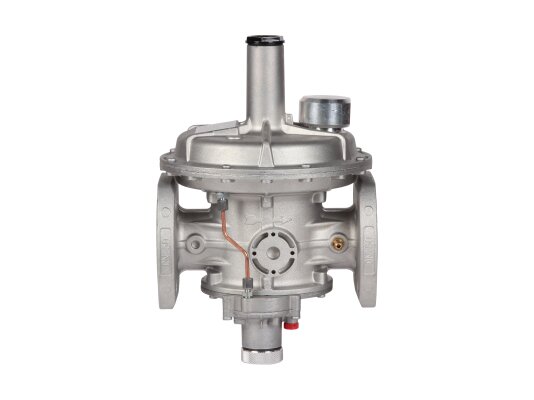

Газовый регулятор давления Madas RBC50Z R130 совмещает в себе несколько функций в одном устройстве. Он оборудован защитными клапанами, которые обеспечивают безопасность при снижении высокого давления до 6 бар. Серия «Компакт» выделяется улучшенной точностью регулировки, уменьшенным седлом и пониженной пропускной способностью по сравнению с обычными моделями RB.
Конструкция и комплектация
- Регулятор Madas RBC50Z включает в себя:
- предохранительно-запорный клапан (ПЗК), который перекрывает поток при критическом повышении, понижении или отсутствии давления;
- предохранительно-сбросной клапан (ПСК), предназначенный для сброса избыточного газа;
- седло уменьшенного диаметра (Ø 15 мм).
Опционально можно установить индикатор положения для передачи сигнала ПЗК на диспетчерский пульт.
Область применения
Комбинированный регулятор «Компакт» подходит для работы с неагрессивными газами, такими как метан, сжиженный газ и другие сухие газы согласно ГОСТ 5542-87. Для биогаза и агрессивных газов доступны специальные версии (исполнения В и W).
Регуляторы Madas RBC применяются в промышленных и бытовых газовых системах, снижая входное давление до заданного уровня и обеспечивая стабильность выходного давления при колебаниях в магистрали.
Ключевые характеристики:
- комбинированный регулятор прямого действия с компактным седлом;
- максимальное давление на входе: 6000 мбар;
- выходное давление: 32-60 мбар с точностью ±5%;
- параметры срабатывания запорного клапана: 10-30 мбар и 30-90 мбар;
- регулировка сбросного клапана в диапазоне 36-100 мбар;
- точность работы ПСК и ПЗК: ±5% и ±10% соответственно;
- герметичность конструкции соответствует классу «А» по EN 88-2;
- пропускная способность от 0,1 до 480 нм3/ч;
- отсечка потока предохранительно-запорным клапаном за 1 секунду;
- фланцевое подключение DN 50;
- прямое (линейное) соединение;
- рабочий температурный диапазон: от -40 до +60 °C;
- монтаж возможен горизонтально и вертикально (рекомендуется пружиной вверх);
- срок службы регулятора — 40 лет.
Условия установки
Регулятор Madas RBC допускается устанавливать как в помещениях, так и на открытом воздухе под навесом или козырьком, при условии соответствия зоне взрывоопасности 1 или 2. Не рекомендуется использовать в агрессивных средах, разрушающих материалы корпуса и уплотнений.
При монтаже в помещениях с ограниченной вентиляцией необходимо обеспечить отвод сброшенного газа наружу.
Обслуживание
Рекомендуется каждые шесть месяцев проверять выходное давление и параметры срабатывания ПЗК и ПСК. Мембраны регулятора и ПЗК следует менять каждые 5 лет, пружины — через 20 лет эксплуатации.
Преимущества:
- комбинированная конструкция с защитными клапанами (ПЗК, ПСК);
- высокая точность регулировки давления;
- стабильное выходное давление при колебаниях в сети;
- высокий уровень герметичности;
- быстрое срабатывание отсечного клапана (менее 1 секунды);
- возможность эксплуатации на улице под навесом;
- адаптация к низкотемпературным условиям.
У нас можно приобрести регуляторы давления газа Madas и комплектующие для промышленных и бытовых систем. Обращайтесь, поможем подобрать оптимальное оборудование.
Артикул: RBC50Z R130
Альтернативные артикулы:
RBC50Z99 R130;УТ000002577
Производитель: Madas, Италия
На складе:
В наличии
