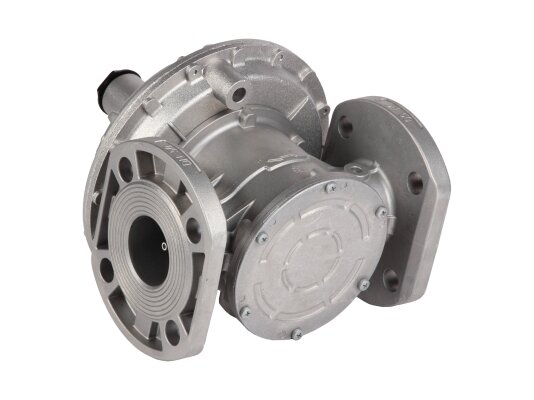

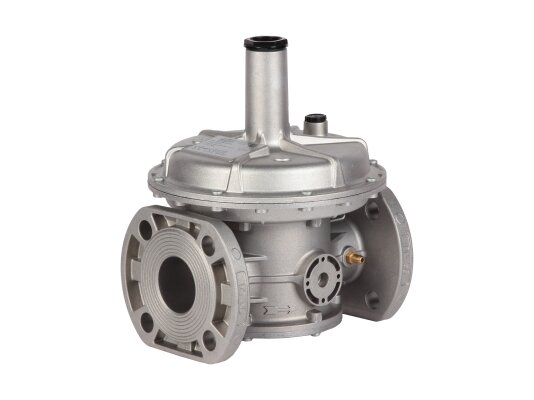

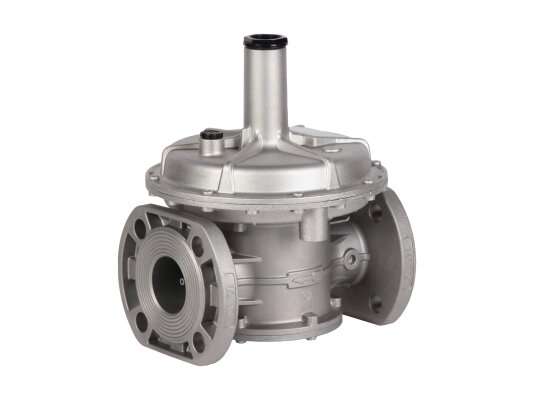

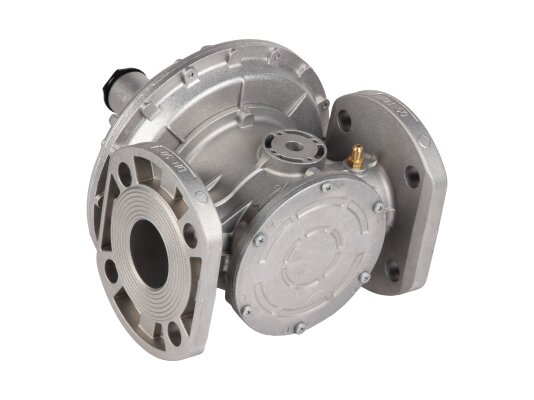

Регулятор давления газа Madas FRG/2MC DN 50 FL, FC50 020

Газовый регулятор Madas FC50 020 оснащён встроенным фильтром и предназначен для интеграции в автоматические системы регулирования давления газа перед горелкой. Он снижает и стабилизирует давление, поддерживая заданные параметры независимо от изменений давления в газовой сети. Установка производится с помощью фланцевых соединений.

Ключевые характеристики:

• регулировка пружины в диапазоне 13-23 мбар;
• максимальное давление в магистрали — 1000 мбар;
• фильтр с очисткой до 50 мкм, класс G2 по EN 779;
• минимальный расход газа — 0,1 м³/ч;
• герметичность класса А;
• рабочая температура окружающей среды от -40 до +60 °C;
• максимальная температура поверхности — +60 °C;
• расчётный срок службы — 40 лет.

Область применения

Регулятор обеспечивает постоянство давления газа вне зависимости от давления в распределительной сети. Рабочие среды включают метан, сжиженный нефтяной газ, воздух, азот и другие нейтральные сухие газы.

Конструкция и особенности

• Корпус из алюминия содержит входной фильтр, пружину для регулировки давления, предохранительную, компенсационную и рабочую мембраны, регулировочный винт, уплотнения, штуцеры и фланцевые соединения.
• Материалы изготовления — латунь, нержавеющая сталь 430, оцинкованная нержавеющая сталь, алюминий, стекловолокно с 30% нейлона, виледон и бутадиен-нитрильный каучук — обеспечивают устойчивость к температурным воздействиям, коррозии, износу и химическому составу газа.

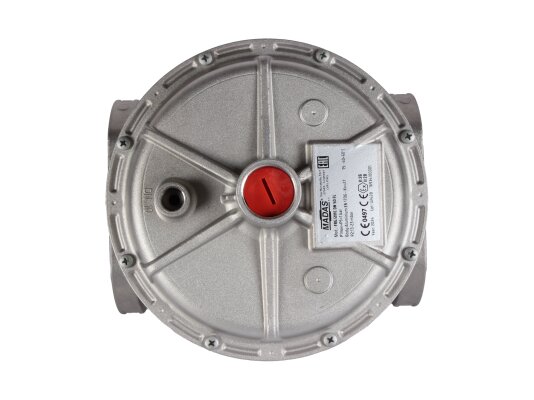

• Настройка выходного давления выполняется в пределах диапазона пружины с помощью манометра.

Монтаж

Регулятор устанавливается в помещениях 2-й зоны взрывоопасности по ГОСТ Р 51330.9-99 на горизонтальных или вертикальных трубопроводах перед горелкой. Не рекомендуется для использования в агрессивных средах, разрушающих алюминий, сталь и каучук.

Преимущества:

• поддержание стабильного выходного давления;
• встроенный фильтр защищает мембраны и уплотнения;
• морозостойкая конструкция;
• возможность различных вариантов монтажа.

В разделе «регуляторы давления газа» представлены модели Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми DN25-DN100 соединениями. Модификации для биогаза и попутного нефтяного газа доступны по запросу.

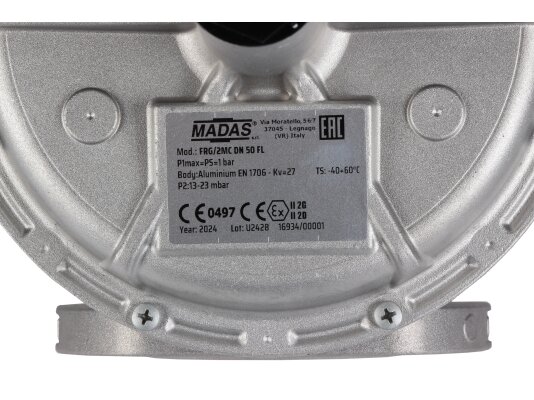

Артикул: FC50 020
Производитель: Madas, Италия
На складе: Да
