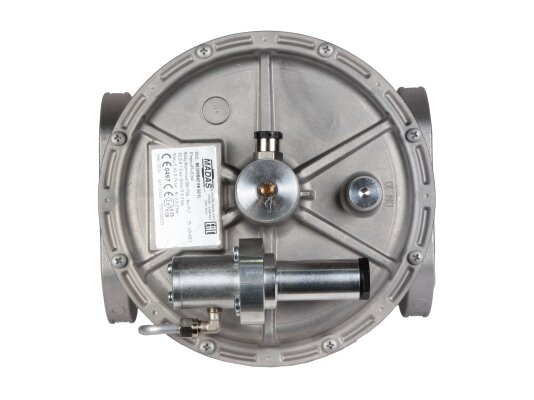

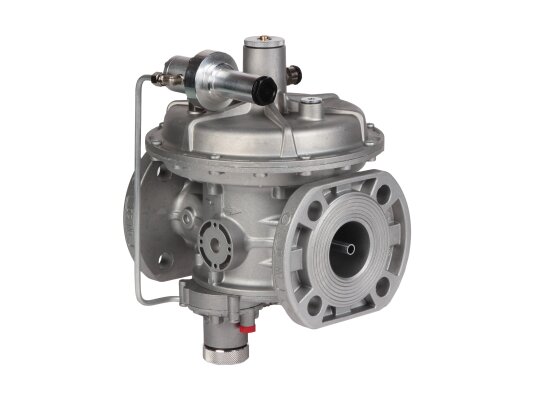

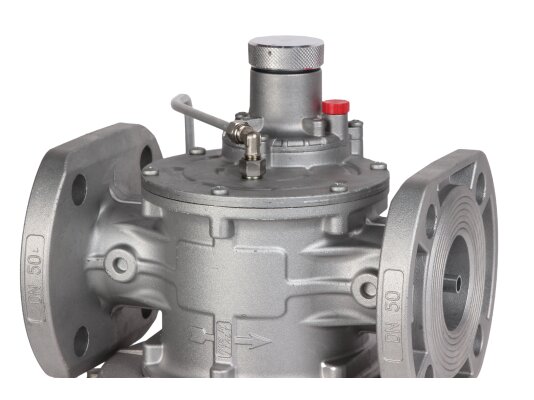

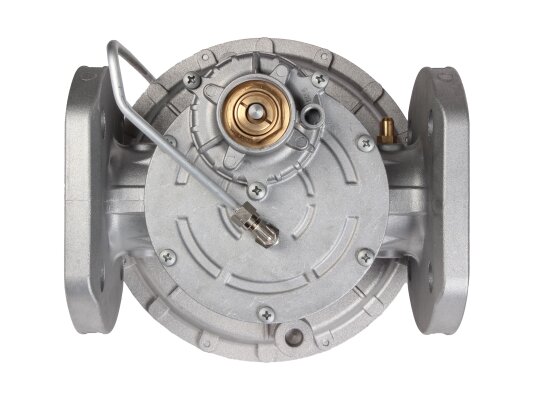

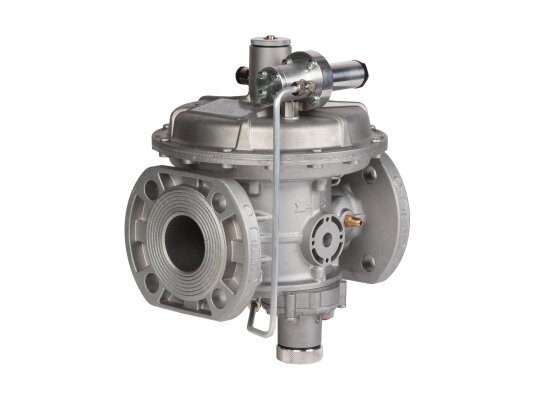

Регулятор давления газа Madas RG/2MBHZ DN 50 FL, RBH50Z 110

Регулятор давления газа Madas RBH50Z 110 предназначен для снижения высокого входного давления до среднего уровня и поддержания его стабильным при изменениях давления и расхода. Оснащён защитными устройствами — запорным и сбросным клапанами — для безопасной работы и снижения нагрузки на трубопровод.

Типы газа

Регулятор Madas RBH применяется в промышленных системах с метаном, пропан-бутаном, азотом, воздухом и другими неагрессивными сухими газами, соответствующими ГОСТ 5542-87. По запросу доступны версии для биогаза и агрессивных газов.

Комплектация и материалы

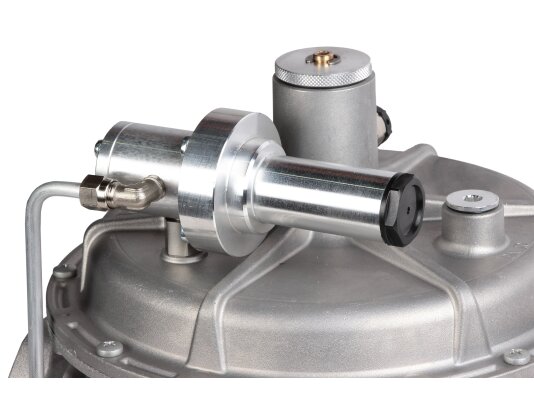

Комбинированный регулятор оснащён предохранительно-запорным клапаном для контроля превышения и понижения давления, а также предохранительно-сбросным клапаном.

Серия RBH включает регуляторы с разными типами соединений: Z — линейное, F, R — угловое, M — U-образное.

Корпус и детали выполнены из алюминия 11S, оцинкованной нержавеющей стали, латуни ОТ-58, штампованного алюминия, стекловолокна с 30% нейлона и NBR-каучука.

Важно! Конструкция не предназначена для эксплуатации в агрессивных средах.

Технические характеристики:

• комбинированный регулятор с точностью регулировки ±10 %;
• максимальное входное давление: 6000 мбар;
• рабочий диапазон выходного давления: 800-1500 мбар;
• настройка ПЗК: превышение 900-2000 мбар, понижение 450-750 мбар;
• регулировка сбросного клапана: 900-2000 мбар;
• время срабатывания ПЗК менее 1 секунды;
• линейное соединение, фланцевый монтаж DN 50;
• установка преимущественно на горизонтальную трубу, возможна вертикальная;
• минимальный расход газа: 0,1 нм3/ч;
• класс герметичности «А» по EN 88-2;
• рабочий температурный диапазон: от -40 до +60 °C;
• предназначен для зон взрывоопасности 1 и 2 по ГОСТ;
• срок службы — 40 лет при соблюдении правил эксплуатации и замены деталей.

Область применения

Регулятор Madas RBH50Z востребован в газорегуляторных пунктах, распределительных станциях и узлах редуцирования давления с высоким давлением и расходом газа.

Преимущества:

• комбинированная конструкция;
• стабильное выходное давление;
• защитные клапаны для безопасности;
• широкий диапазон регулировки;
• быстрое срабатывание запорного клапана;
• высокая герметичность;
• всепогодное исполнение.

Вы можете приобрести регуляторы давления Madas RBH как со склада, так и под заказ. Актуальный ассортимент представлен в каталоге на сайте.

Артикул: RBH50Z 110
Альтернативные артикулы: RBH50Z98 110;УТ000002422
Производитель: Madas, Италия
На складе: Да
