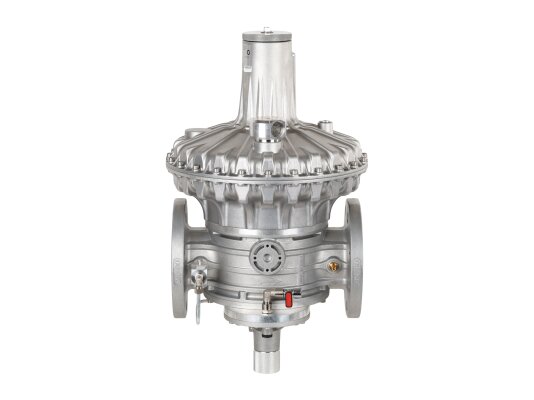

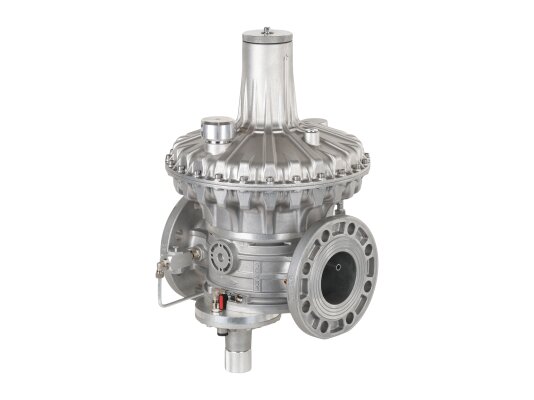

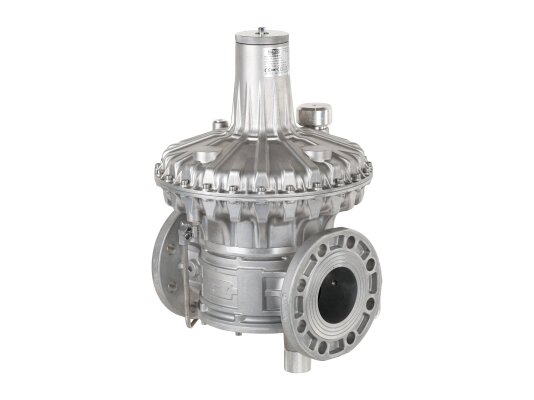

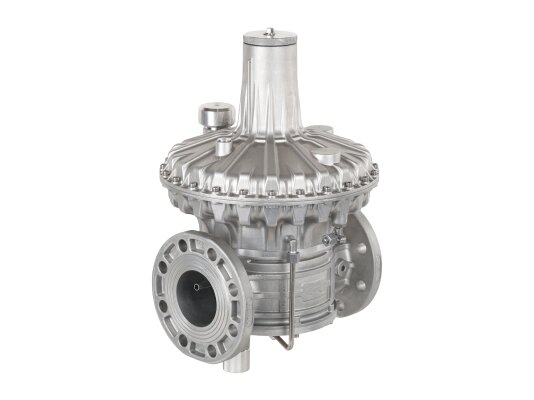

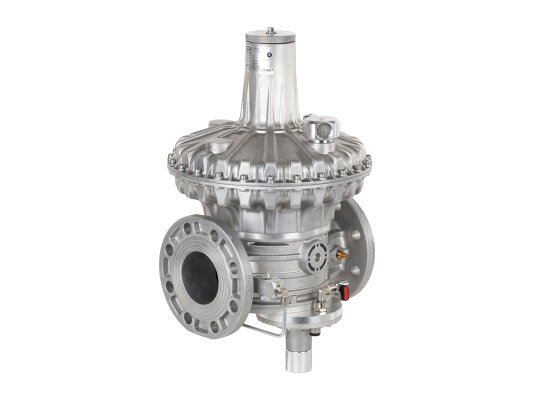

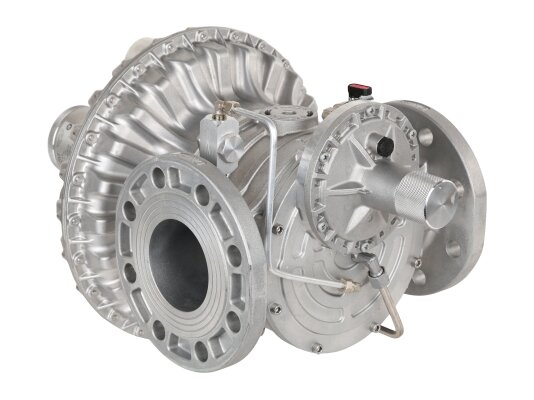

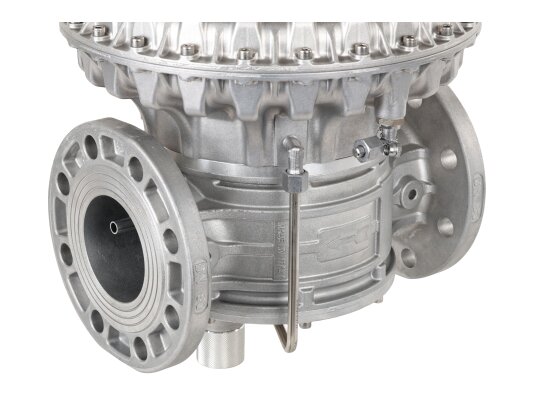

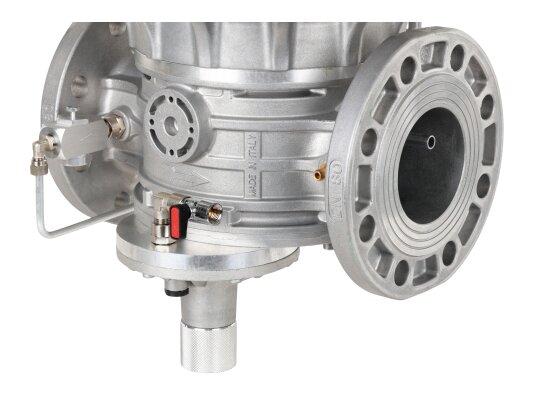

Газовый регулятор давления Madas RB09Z 140 представляет собой комбинированное устройство прямого действия, предназначенное для крупных промышленных систем редуцирования газа высокого давления (до 6 бар). Он снижает и стабилизирует давление на выходе при колебаниях давления в магистрали. Встроенные защитные клапаны обеспечивают безопасную эксплуатацию газового оборудования. Регулятор характеризуется высокой пропускной способностью, герметичностью класса «А», морозоустойчивостью и гибкостью монтажа.
Особенности
Комбинированный регулятор Madas RB09Z включает в себя защитные элементы:
- предохранительный запорный клапан (ПЗК), который перекрывает поток при аварийном повышении, понижении или отсутствии давления;
- предохранительно-сбросной клапан (ПСК), предназначенный для сброса избыточного газа при достижении заданного давления.
Опционально: индикатор положения ПЗК.
Типы газа
Устройство подходит для работы с метаном, пропан-бутаном, азотом, воздухом и другими неагрессивными газами согласно ГОСТ 5542-87. По запросу доступны модификации для биогаза и иных газов после уточнения состава.
Ключевые параметры:

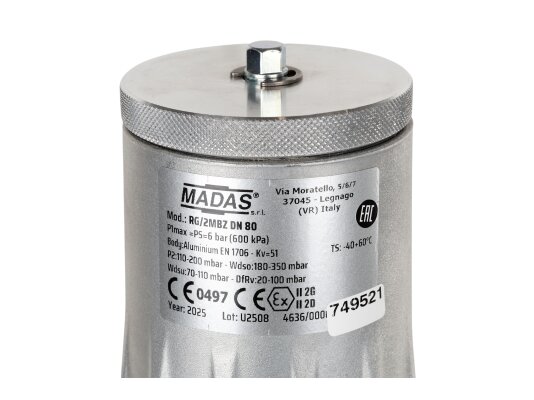

- максимальное входное давление: 6000 мбар;
- регулировка выходного давления в диапазоне 110-200 мбар;
- настройка ПЗК по понижению: 50-110 мбар, по превышению: 130-350 мбар;
- регулировка давления ПСК: 120-300 мбар;
- точность срабатывания ПСК и ПЗК: ±5% и ±10% соответственно;
- пропускная способность от 0,1 до 4500 нм3/ч;
- конструкция сертифицирована по EN 88-2, герметичность класса «А»;
- время срабатывания ПЗК менее 1 секунды;

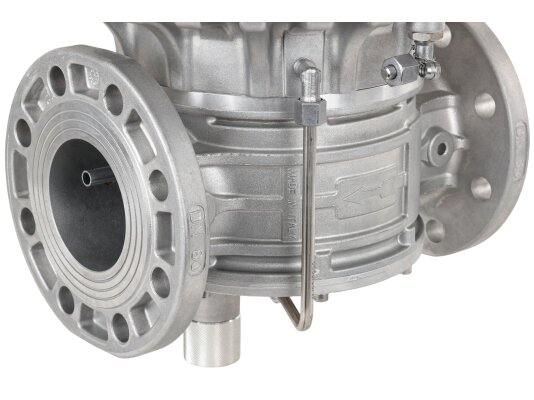

- фланцевое подключение DN 80;
- прямое (линейное) соединение;
- рабочий температурный диапазон: от -40 до +60 °C;
- проверка давления и срабатывания ПЗК, ПСК проводится раз в 6 месяцев;
- заменяемые детали: рабочая мембрана, мембрана ПЗК, пружина;
- срок службы регулятора составляет 40 лет.
Материалы
Корпус и детали регулятора выполнены из устойчивых к нагрузкам и внешним воздействиям материалов: латунь ОТ-58, алюминий 11S, штампованный алюминий, стекловолокно с 30% нейлона, оцинкованная нержавеющая сталь. Уплотнения изготовлены из газонепроницаемого NBR-каучука.
Условия установки
Регулятор подходит для монтажа в зонах взрывоопасности 1 и 2 по ГОСТ, как внутри помещений, так и на открытом воздухе при защите от осадков. Запрещается установка в агрессивной среде, способной повредить материалы конструкции.
При установке в плохо вентилируемых помещениях необходимо обеспечить отвод сбрасываемого газа наружу.
Монтажное положение

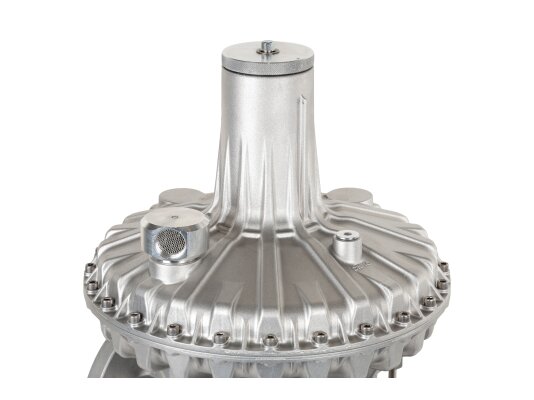

Допускается установка в горизонтальном или вертикальном положении с пружиной, направленной вверх (предпочтительно). Вертикальный монтаж с пружиной сбоку сокращает срок службы регулятора.
Область применения
Регулятор Madas RB широко используется в газорегуляторных пунктах, на газораспределительных станциях, в узлах редуцирования и другом газовом оборудовании.
Преимущества:
- стабильность выходного давления;
- ПЗК для перекрытия потока при аварийных значениях давления;
- компенсационная мембрана для повышения точности регулировки;
- быстрое закрытие потока предохранительно-запорным клапаном;
- возможность уличного монтажа;
- адаптация к большинству климатических условий;
- предохранительно-сбросной клапан снижает нагрузку на трубопровод;
- варианты монтажа;
- заводская гарантия 2 года.
Другие модели

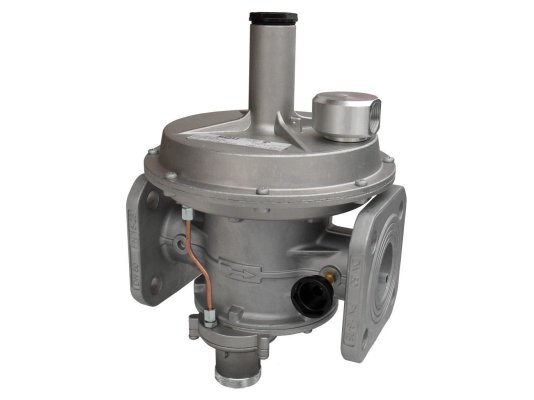

В наличии и под заказ доступны регуляторы давления Madas RB с разными настройками пружин, фланцевыми и резьбовыми соединениями, с обычной или усиленной мембраной, с индикатором положения ПЗК, с или без ПСК, с встроенным шумоглушителем, а также специальные версии для биогаза и агрессивных газов, включая компактные модификации RBС. В каталоге представлен полный ассортимент регуляторов и запчастей для горелок.
Артикул: RB09Z 140
Альтернативные артикулы:
RB09Z99 140
Производитель: Madas, Италия
На складе:
В наличии
