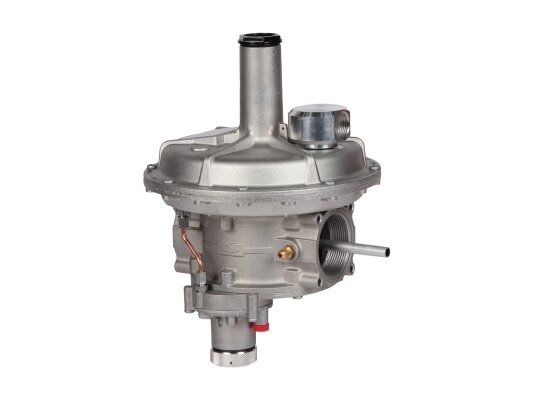

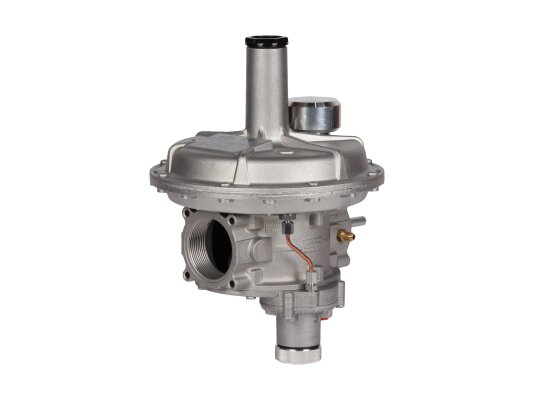

Регулятор давления газа Madas RB07Z R120 предназначен для снижения и поддержания давления на заданном уровне в системах редуцирования. Его отличает комбинированная конструкция с дополнительными защитными элементами, повышающими безопасность газового оборудования. В состав входят предохранительно-запорный клапан (ПЗК), перекрывающий поток при аварийных перепадах давления, и предохранительно-сбросной клапан (ПСК) для сброса избыточного газа.
Рабочие среды
Регулятор подходит для метана, сжиженного газа, воздуха, азота и других неагрессивных сухих газов, соответствующих ГОСТ 5542-87. Версии для биогаза доступны по запросу с уточнением состава.
Основные параметры:
- максимальное давление на входе: 6000 мбар;
- настройка пружины: 17-32 мбар;
- ПЗК по понижению: 7-20 мбар, по превышению: 18-50 мбар;
- диапазон срабатывания сбросного клапана: 19-72 мбар;
- класс герметичности «А» по EN 88-2;
- минимальная пропускная способность: 0,1 нм3/ч;
- точность срабатывания ПСК/ПЗК: ±5%, ±10%;
- скорость срабатывания ПЗК менее 1 секунды;
- резьбовое соединение Rp 2";
- линейное подключение;
- рабочий температурный диапазон: от -40 до +60 °C;
- проверка давления и защитных устройств дважды в год;
- замена мембран и пружин по регламенту;
- срок службы: 40 лет.
Конструкция

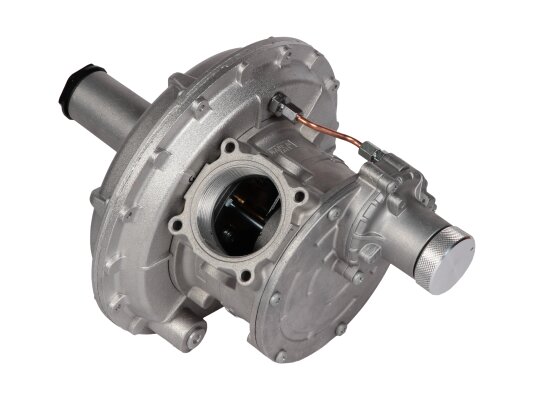

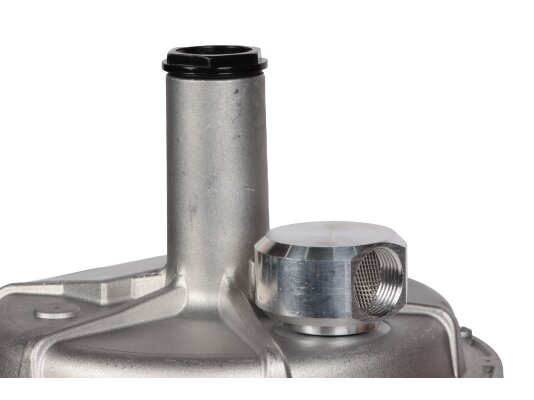

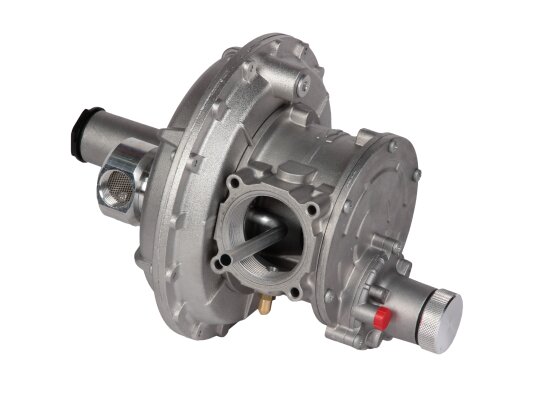

Комбинированное устройство включает корпус, компенсационную, рабочую и предохранительную мембраны, запорный и сбросной клапаны, пружины регулировки, регулировочные винты и штуцер для измерений. Опционально доступен индикатор положения ПЗК для сигнализации на диспетчерский пульт.
Условия эксплуатации
Регулятор предназначен для зон взрывоопасности 1 и 2 по ГОСТ. Может устанавливаться как в помещениях, так и на улице при защите от осадков. Не допускается использование в агрессивных средах, разрушающих материалы корпуса и уплотнений.
При эксплуатации в плохо вентилируемых помещениях необходимо обеспечить вывод сброшенного газа наружу.
Монтаж
Устройство устанавливается горизонтально или вертикально, предпочтительно с пружиной вверх для продления срока службы. Для удобства сборки на корпусе нанесена стрелка, указывающая направление потока.
Область применения
Регуляторы Madas RB применяются на газорегуляторных пунктах, станциях распределения газа, узлах редуцирования и других объектах газоснабжения.
Преимущества:
- стабильное выходное давление;
- встроенный предохранительно-запорный клапан;
- компенсация входного давления для точного регулирования;
- быстрое срабатывание ПЗК (закрытие менее 1 секунды);
- предохранительно-сбросной клапан для защиты трубопровода;
- возможность эксплуатации на открытом воздухе;
- широкий температурный диапазон;
- гарантия 2 года.
Регуляторы Madas RB
В нашем ассортименте представлены регуляторы с различными параметрами, размерами соединений и комплектацией, включая усиленные мембраны, индикаторы положения ПЗК, шумоглушители, версии для биогаза и компактные модели (RBС). Обращайтесь за консультацией и подбором.
Артикул: RB07Z R120
Альтернативные артикулы:
RB07Z99 R120
Производитель: Madas, Италия
На складе:
В наличии
