Версия с усиленной мембраной

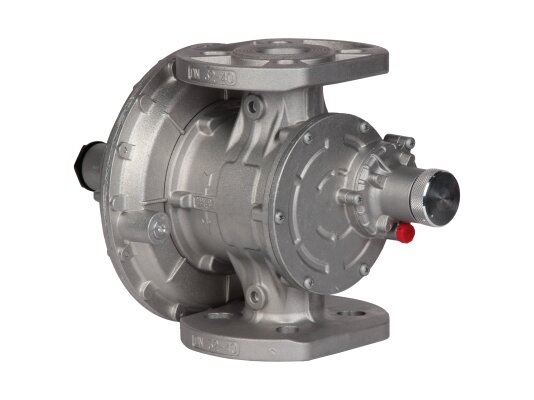

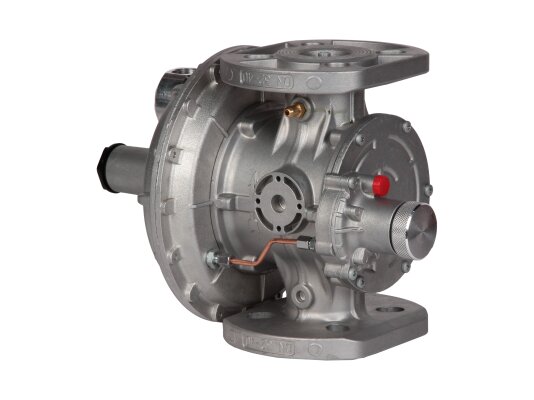

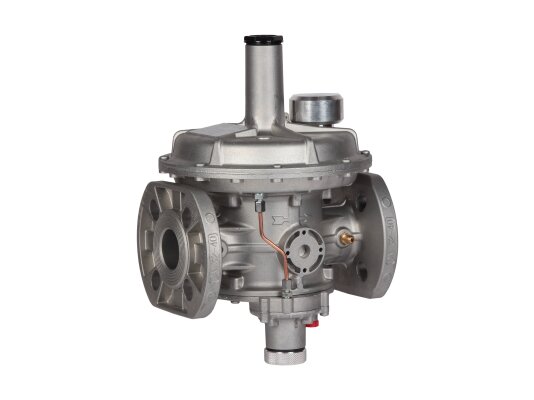

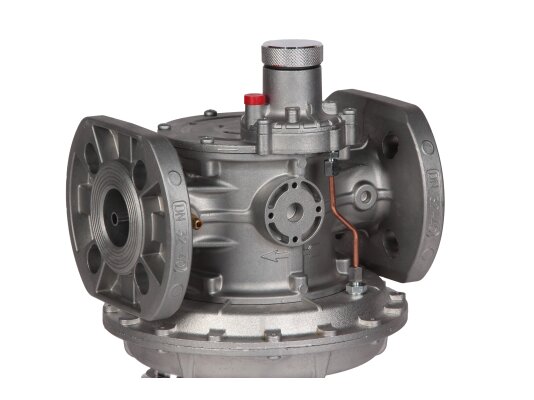

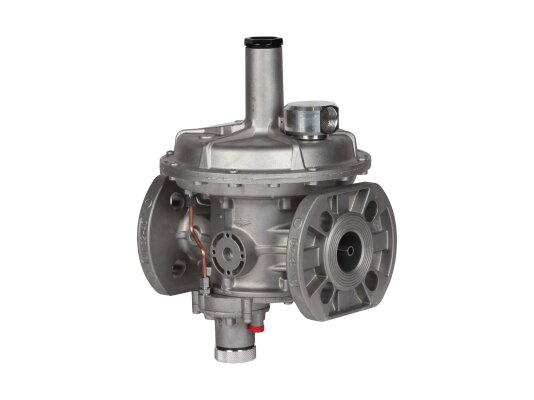

Регулятор давления Madas RB32Z R160 предназначен для снижения высокого входного давления газа до заданного уровня и поддержания стабильных параметров независимо от изменений давления и расхода в магистрали. Диапазон настройки выходного давления составляет 150-350 мбар. Устройство оснащено встроенным запорным элементом, который автоматически прекращает подачу газа при аварийном повышении или понижении выходного давления. Максимальное входное давление — 6000 мбар.
Конструкция
Корпус регулятора выполнен из алюминия, а комплектующие — из латуни, оцинкованной нержавеющей стали, стекловолокна с 30% нейлона и бутадиен-нитрильного каучука. Конструкция устойчива к коррозии, механическим воздействиям и химическому составу газов.
Устройство рассчитано на длительный срок службы — около 40 лет. Замена отдельных элементов проводится согласно рекомендациям: мембраны ПЗК и рабочая мембрана служат около 5 лет, пружина — до 20 лет.
Монтаж и условия эксплуатации
Регулятор может устанавливаться горизонтально или вертикально, крепится на фланцы DN 32 с прямым (линейным) соединением.
Применяется для работы с метаном, сжиженным газом, азотом, неагрессивными сухими газами, а также по запросу — с биогазом. Рабочий температурный диапазон — от -40 до +60 °C. Может эксплуатироваться внутри помещений или на улице под навесом, козырьком или в шкафу. Не допускается использование в агрессивных средах, разрушающих металл и резину.
Комплектация
Регулятор оснащён защитными устройствами для предотвращения аварийных ситуаций:
- предохранительно-сбросным клапаном для сброса избыточного давления при кратковременных превышениях;
- предохранительно-запорным клапаном, который перекрывает подачу газа при аварийном повышении или снижении давления, а также при отсутствии входного давления.
Время срабатывания запорного клапана менее 1 секунды, точность срабатывания ±10%. Сбросной клапан срабатывает с точностью ±5%.

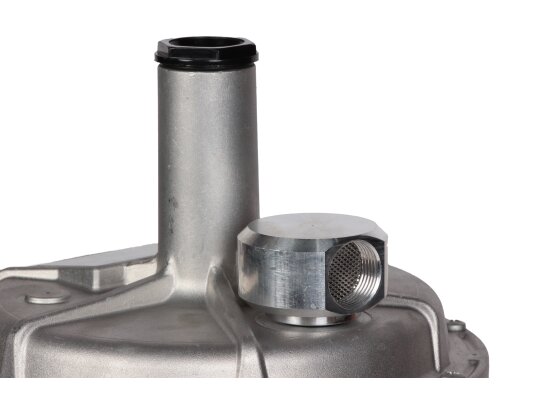

Настройка выходного давления, а также давления срабатывания ПСК и ПЗК осуществляется с помощью регулировочных винтов. На корпусе предусмотрены штуцер для контроля давления и патрубок G3/4 для сброса газа в атмосферу.
После срабатывания запорного механизма повторный запуск регулятора выполняется вручную.
Дополнительно возможно оснащение индикатором положения ПЗК.
Артикул: RB32Z R160
Альтернативные артикулы:
RB32Z98 R160;00000004180
Производитель: Madas, Италия
На складе:
В наличии
