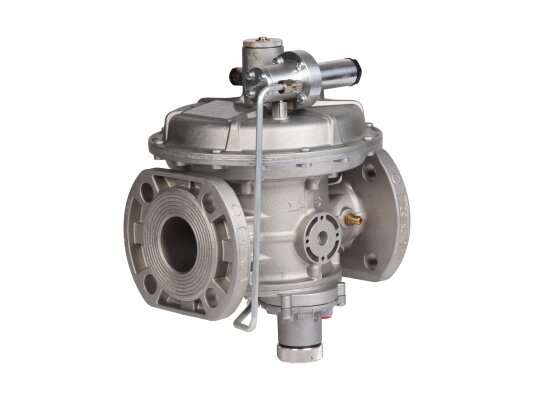

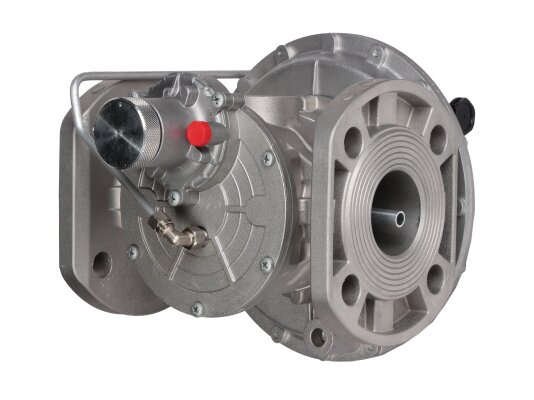

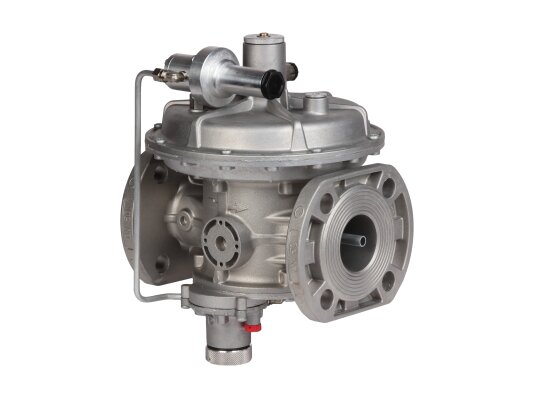

Комбинированный регулятор давления газа Madas RBH50Z 130 предназначен для промышленных систем редуцирования высокого давления. Он обеспечивает безопасное снижение входного давления до 6 бар и автоматическое поддержание заданного уровня. Выходное давление остаётся стабильным при колебаниях давления и расхода газа. В конструкции предусмотрены дополнительные защитные устройства.
Встроенные защитные элементы:
- предохранительно-запорный клапан (ПЗК), перекрывающий подачу газа при избыточном или недостаточном давлении (или его отсутствии);
- предохранительно-сбросной клапан (ПСК), сбрасывающий небольшое количество газа при кратковременном превышении давления.
Область применения
Регулятор используется в промышленных системах с высоким расходом и давлением: узлах редуцирования, газорегуляторных пунктах, распределительных станциях. Рабочие среды — неагрессивные газы, соответствующие ГОСТ 5542-87 (метан, пропан-бутан, азот, воздух и др.). По запросу доступны версии для биогаза и попутного нефтяного газа.
Основные параметры:
- регулировка выходного давления с точностью ±10 %;
- максимальное давление в магистрали — 6000 мбар;
- диапазон регулировки выходного давления: 2200-3000 мбар;
- настройка срабатывания ПЗК: 2700-4200 мбар и 1100-2600 мбар;
- регулировка сбросного клапана: 2500-3900 мбар;
- минимальный расход газа для нормальной работы — 0,1 нм3/ч;
- класс герметичности «А» по EN 88-2;
- время закрытия отсечного клапана менее 1 секунды;
- линейное соединение с фланцевым креплением DN 50;
- установка возможна горизонтально или вертикально;
- рабочий температурный диапазон: от -40 до +60 °C;
- предназначен для зон взрывоопасности 1 и 2 по ГОСТ;
- срок службы — 40 лет.
Рекомендуется устанавливать регулятор пружиной вверх. При другом положении срок службы сокращается.
В помещениях с недостаточной вентиляцией сбросная труба от ПСК должна выводиться наружу.
Материалы корпуса
Регулятор изготовлен из оцинкованной нержавеющей стали 430 F, штампованного алюминия, стекловолокна с 30% нейлона, латуни ОТ-58, алюминия 11S и NBR-каучука.
Важно! Не предназначен для эксплуатации в агрессивных средах, разрушающих материалы конструкции.
Преимущества:
- подходит для систем с высоким давлением и расходом газа;
- комбинированная конструкция с защитными клапанами;
- стабильное выходное давление;
- широкий диапазон регулировки;
- быстрое и надёжное перекрытие газа запорным клапаном;
- морозостойкое исполнение;
- высокая герметичность;
- 2-летняя заводская гарантия.
Серия RBH
Регуляторы давления Madas RBH выпускаются с резьбовым или фланцевым соединением (Z — линейное, F, R — угловое, M — U-образное), с и без ПСК, в стандартном исполнении и с шумоглушителем, для неагрессивных газов, биогаза (маркировка В) и агрессивных газов (маркировка W).
Преимущества:
- комбинированный регулятор с защитными клапанами;
- стабильное выходное давление при колебаниях давления в сети;
- адаптация к низким температурам;
- высокий класс герметичности, отсутствие утечек;
- возможность установки горизонтально или вертикально;
- длительный срок службы — 40 лет, гарантия 2 года.
Приобрести регуляторы давления Madas RBH можно со склада и под заказ.
Артикул: RBH50Z 130
Альтернативные артикулы:
RBH50Z98 130;УТ000002468
Производитель: Madas, Италия
На складе:
В наличии
