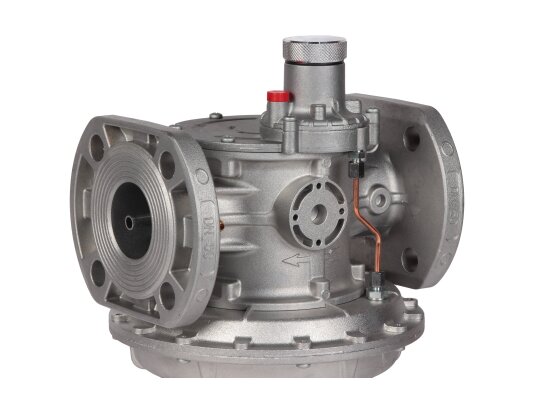

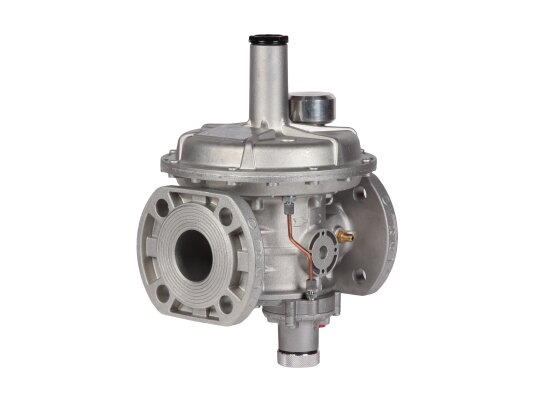

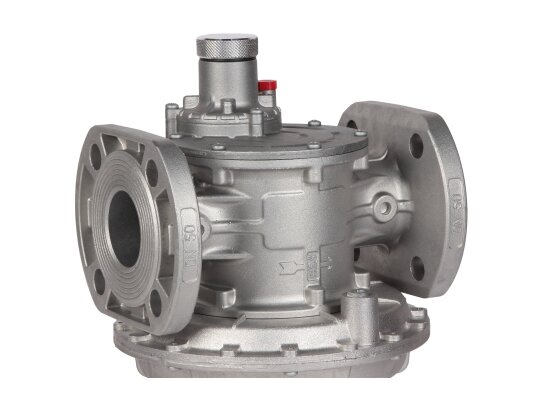

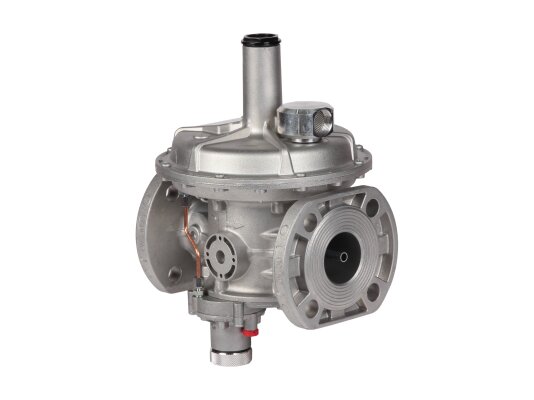

Регулятор давления газа Madas RBC50Z R140 предназначен для снижения давления неагрессивных сухих газов в системах с максимальным входным давлением до 6 бар. Он входит в серию комбинированных устройств «Компакт» с уменьшенным седлом и пониженной пропускной способностью по сравнению с базовыми моделями RB. Устройство оснащено защитными клапанами, которые предотвращают аварийные ситуации и уменьшают нагрузку на трубопровод. Регулятор стабилизирует и поддерживает выходное давление на заданном уровне при изменениях входного давления.
Типы газа
Устройство предназначено для работы с природным газом, пропан-бутаном, азотом, воздухом и другими неагрессивными сухими газами, соответствующими стандарту 5542-87. Для биогаза и агрессивных газов доступны специальные версии с маркировкой В и W.
Технические характеристики:
- комбинированный регулятор прямого действия;
- компактное седло диаметром 15 мм;
- максимальное давление на входе: 6000 мбар;
- класс герметичности «А» по EN 88-2, без утечек;
- пропускная способность от 0,1 до 480 нм3/ч;
- регулировка выходного давления в диапазоне 50-95 мбар с точностью ±5%;
- диапазоны срабатывания запорного клапана: 35-110 мбар и 60-140 мбар;
- регулировка сбросного клапана от 57 до 175 мбар;
- точность срабатывания ПСК и ПЗК: ±5% и ±10% соответственно;
- отсечка потока запорным клапаном за 1 секунду;
- фланцевое подключение DN 50;
- прямое (линейное) соединение;
- монтаж горизонтальный или вертикальный (предпочтительно пружиной вверх);
- рабочий температурный диапазон: от -40 до +60 °C;
- установка в зонах взрывоопасности 1 и 2 по ГОСТ;
- основные заменяемые детали: мембрана регулятора, мембрана ПЗК, пружины;
- средний срок службы — 40 лет.
Основные компоненты
Комбинированный регулятор «Компакт» включает:
- предохранительно-запорный клапан (ПЗК), который перекрывает подачу газа при критическом повышении или понижении давления. Повторный запуск осуществляется вручную после устранения причины срабатывания;
- предохранительно-сбросной клапан (ПСК), который сбрасывает избыточное давление через специальное отверстие при превышении заданных параметров.
Для контроля закрытого положения ПЗК рекомендуется установка индикатора (опция).
При монтаже в помещениях с ограниченной вентиляцией необходимо обеспечить отвод сброшенного газа наружу.
Место эксплуатации
Регулятор серии «Компакт» подходит для установки как внутри помещений, так и на улице. При наружном монтаже требуется защита от атмосферных осадков. Не рекомендуется использовать в агрессивных средах, способных повредить материалы корпуса.
Регулярное обслуживание
При своевременном техническом обслуживании и замене изнашиваемых деталей регулятор рассчитан на 40 лет эксплуатации. Заменяемые элементы: рабочая мембрана, мембрана ПЗК и пружины (через 5 и 20 лет соответственно).
Преимущества:
- точное поддержание выходного давления;
- комбинированное устройство с запорным и сбросным клапанами;
- стабильность выходного давления при колебаниях в магистрали;
- быстрое срабатывание отсечного клапана;
- безопасная работа при низких температурах;
- отсутствие утечек, высокий класс герметичности;
- возможность монтажа на горизонтальных и вертикальных трубопроводах;
- 2-летняя заводская гарантия.
У нас можно приобрести регуляторы давления газа Madas с различными параметрами подключения и настройками давления, а также с обычной или усиленной мембраной. Вся актуальная линейка представлена в каталоге.
Артикул: RBC50Z R140
Альтернативные артикулы:
RBC50Z99 R140;00-00000534
Производитель: Madas, Италия
