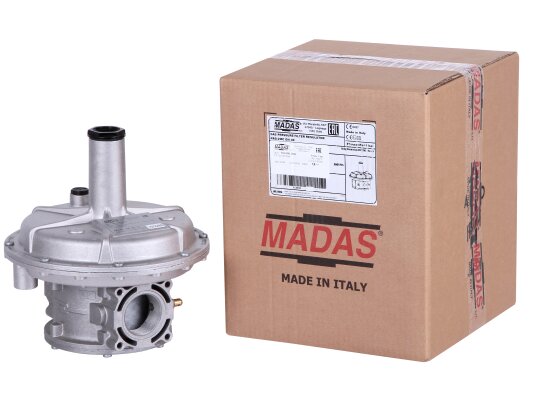

Регулятор давления газа Madas FRG/2MC DN40, FC06 050

Регулятор давления газа Madas FC06 050 применяется в системах с давлением газа или воздуха до 1 бар. Он снижает и поддерживает давление на заданном уровне согласно настройке пружины. Устройство отличается надежностью, точностью выходных параметров и устойчивостью к низким температурам. Оснащено фильтром грубой очистки и монтируется с помощью резьбовых соединений.

Рабочая среда

Регулятор подходит для систем с природным и сжиженным газом, воздухом, азотом и другими нейтральными газами (только сухие газы). По запросу доступны версии для биогаза и попутного нефтяного газа.

Конструкция и особенности

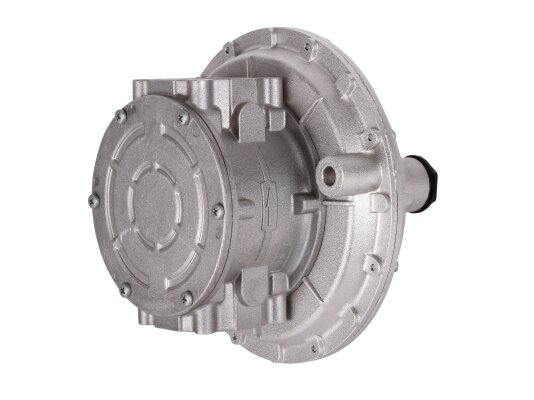

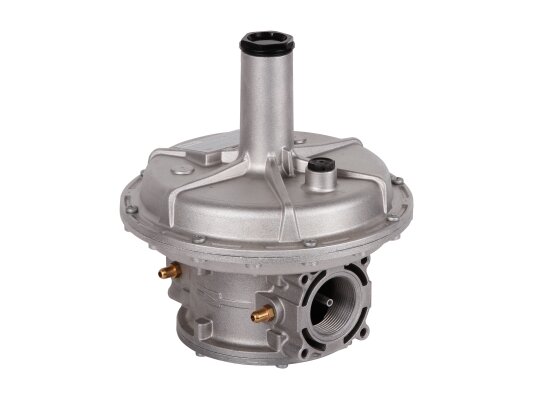

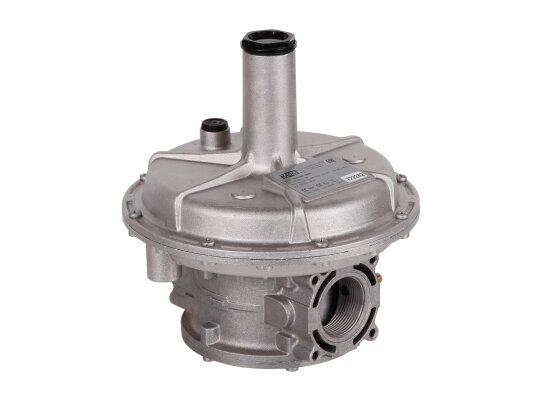

• Корпус изготовлен из алюминия. На входе установлен фильтр для удаления загрязнений и пыли. Внутри находятся пружина для настройки выходного давления, предохранительная, компенсационная и рабочая мембраны. Штуцер позволяет подключать манометр для контроля давления. Резьбовые отверстия обеспечивают удобство монтажа.
• В конструкции использованы латунь, сталь марки 430, оцинкованная нержавеющая сталь, алюминиевый сплав, стекловолокно с 30% нейлона, виледон (фильтрующий элемент) и бутадиен-нитрильный каучук для уплотнений.
• Устройство рассчитано на контакт с газами, температурные нагрузки, интенсивную промышленную эксплуатацию и давление рабочей среды.
• Выходное давление регулируется настройкой пружины в пределах рабочего диапазона с контролем по манометру.

Применение

Регулятор обеспечивает поддержание точных параметров давления газа, необходимого для эффективной работы топочной установки. Давление после регулятора остается стабильным при колебаниях давления в распределительной сети.

Основные характеристики:

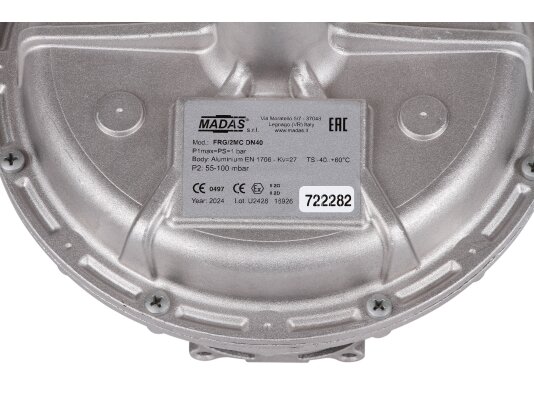

• регулировка пружины: 55-100 мбар;
• встроенный фильтр с очисткой 50 мкм, класс G2 по EN 779;
• резьбовые отверстия Rp 1 1/2" для надежного крепления;
• минимальный расход газа: 0,1 м3/час;
• класс герметичности: А;
• рабочий температурный диапазон: -40...+60 °C;
• максимальное входное давление: 1000 мбар;
• максимальная температура поверхности: +60 °C;
• срок службы: 40 лет (фильтр и мембраны требуют регулярной замены).

Монтаж

Регулятор устанавливается на горизонтальные и вертикальные трубопроводы перед газоиспользующим оборудованием. Место установки должно соответствовать 2-й зоне взрывоопасности по ГОСТ Р 51330.9-99. Не допускается эксплуатация в агрессивных средах, разрушающих материалы корпуса.

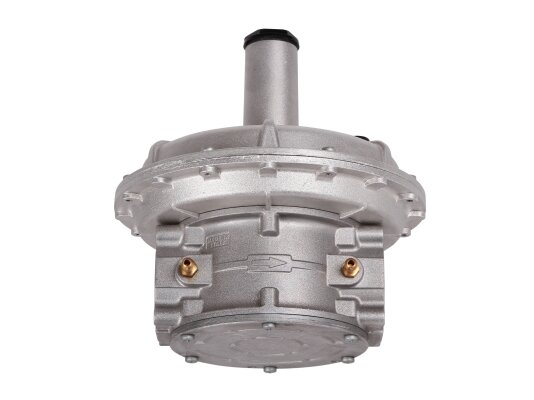

При монтаже стрелка на корпусе должна совпадать с направлением потока газа.

Преимущества:

• стабильное поддержание выходного давления;
• очистка газа встроенным фильтром;
• герметичное резьбовое соединение;
• устойчивость к низким температурам;
• возможность горизонтального и вертикального монтажа;
• длительный срок службы — 40 лет.

Перед выбором регулятора давления рекомендуется учитывать давление в распределительной сети и требуемый уровень на горелочном оборудовании для оптимального расхода. У нас доступны регуляторы-стабилизаторы Madas FRG/2MC с различными диапазонами пружин, резьбовыми DN15-DN50 и фланцевыми DN25-DN100.

Артикул: FC06 050
Альтернативные артикулы: FC06 99
Производитель: Madas, Италия
