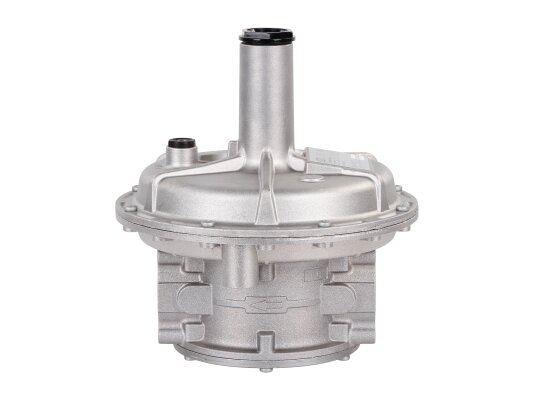

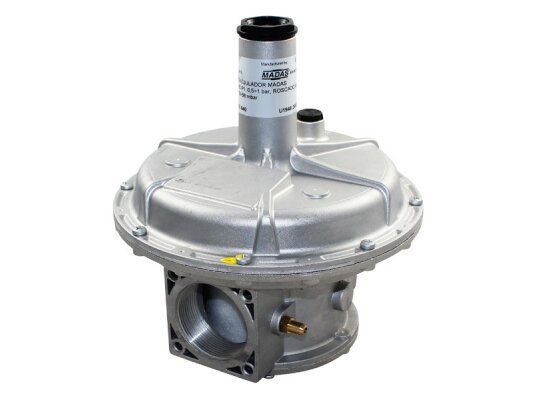

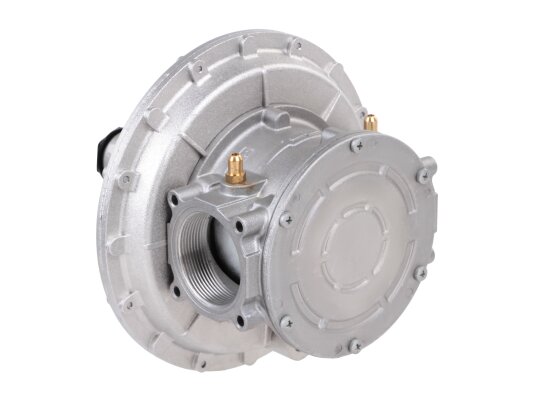

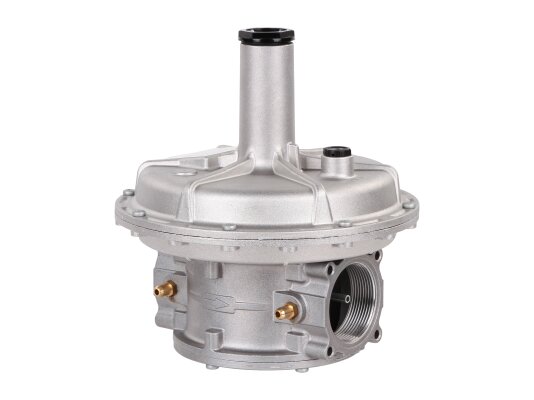

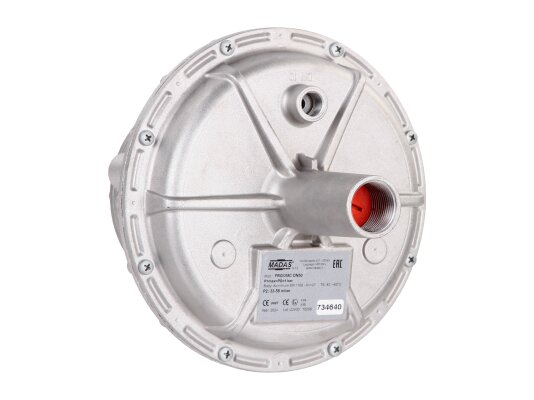

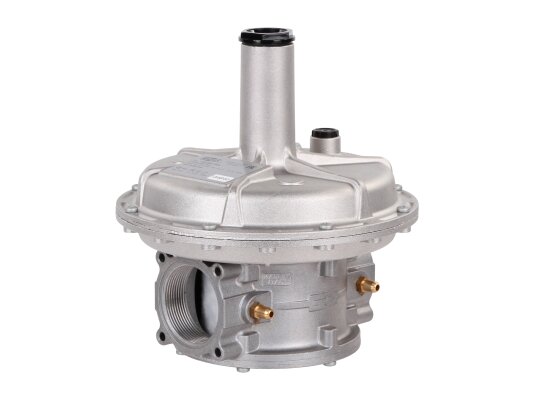

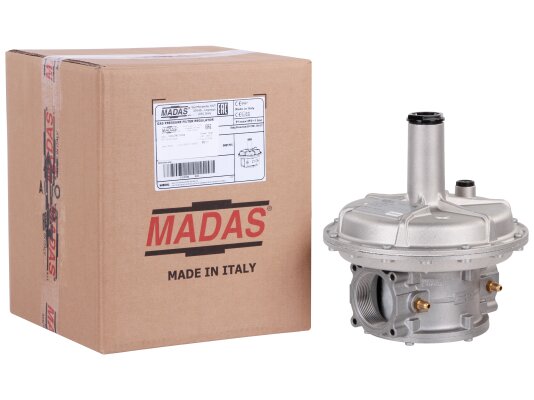

Регулятор давления газа Madas FRG/2MC DN50, FC07 040 сертифицирован по европейскому стандарту EN 88-2. Оснащён встроенным фильтром грубой очистки на входе для защиты от загрязнений и износа. Устройство снижает и поддерживает давление на заданном уровне, обеспечивая стабильную подачу газа на горелку. Конструкция рассчитана на промышленное применение при давлении в распределительной сети до 1 бар.
Конструкция и особенности
- Регулятор состоит из нижней и верхней частей корпуса, фильтра грубой очистки, пружины для регулировки выходного давления, регулировочного винта, предохранительной, компенсационной и рабочей мембраны, а также штуцера для измерения давления.
- Корпус изготовлен из алюминиевого сплава, детали — из латуни, стали марки 430, нержавеющей оцинкованной стали, алюминия и стекловолокна с 30% нейлона. Фильтрующий элемент выполнен из виледона, уплотнения — из углеводородостойкого NBR-каучука. Для подключения предусмотрены резьбовые отверстия.
- Выходное давление регулируется пружиной в заданном диапазоне под контролем манометра.
Рабочая среда
Подходит для природного и сжиженного газа, воздуха, азота и других нейтральных сухих газов. По запросу доступны версии для биогаза и попутного нефтяного газа.
Основные характеристики:
- диапазон настройки пружины: 33-58 мбар;
- максимальное давление на входе: 1000 мбар;
- фильтрация от частиц размером 50 мкм, класс G2 по EN 779;
- резьбовое соединение Rp 2";
- минимальный расход газа: 0,1 м³/час;
- класс герметичности: А;
- максимальная температура поверхности: +60 °C;
- срок службы — 40 лет (с регулярной заменой фильтра и мембраны).
Монтаж и условия эксплуатации
Регулятор устанавливается перед газоиспользующим оборудованием, допускается монтаж в горизонтальном и вертикальном положении. Помещение должно соответствовать 2-й зоне взрывоопасности по ГОСТ Р 51330.9-99. Температурный диапазон эксплуатации — от -40 до +60 °C.
Важно! Не допускается эксплуатация в агрессивных средах, разрушающих алюминий, сталь и каучук.
Преимущества:
- поддержание стабильного давления;
- встроенный фильтр для очистки газа;
- устойчивость к температурным колебаниям и коррозии;
- длительный срок службы — 40 лет.
На сайте Венту можно приобрести регуляторы давления с различными типами и размерами соединений, а также параметрами давления. При выборе модели важно учитывать давление в распределительной сети и давление подачи на горелку.
В каталоге представлены регуляторы-стабилизаторы Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми DN25-DN100 соединениями, с разными диапазонами давления. По запросу доступны версии с усиленной мембраной, для давления на входе 2 бар и для других газов. Дополнительную информацию можно получить у консультантов Венту.
Артикул: FC07 040
Альтернативные артикулы:
FC0798 020
Производитель: Madas, Италия
На складе:
В наличии
