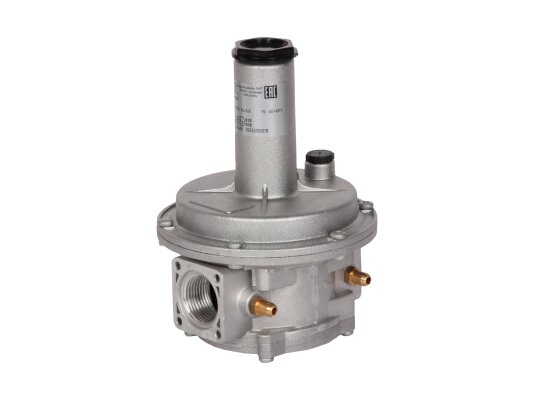

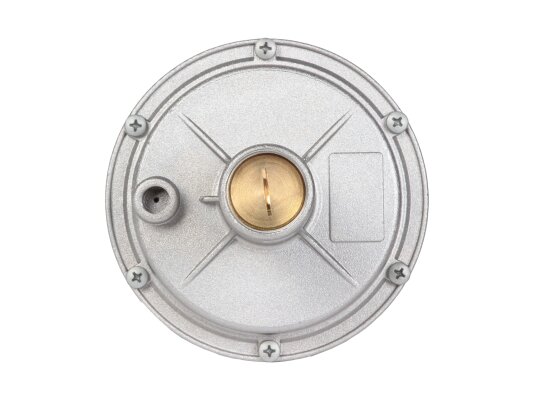

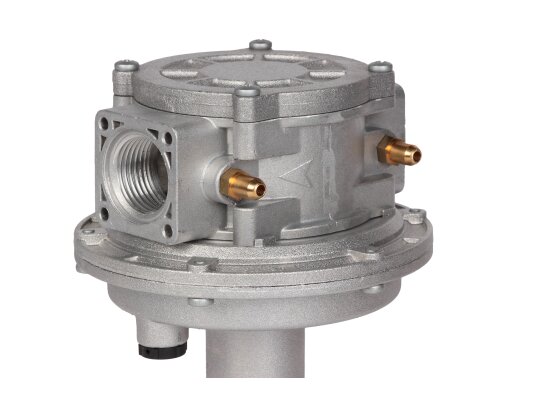

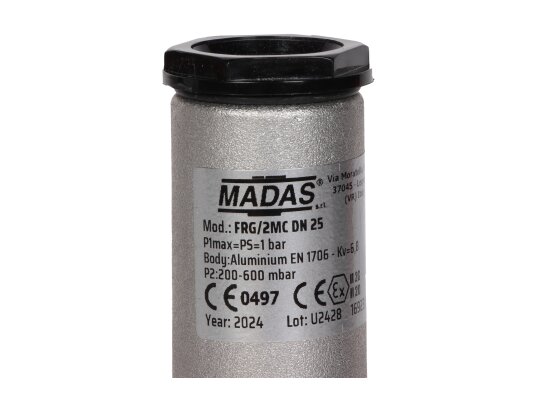

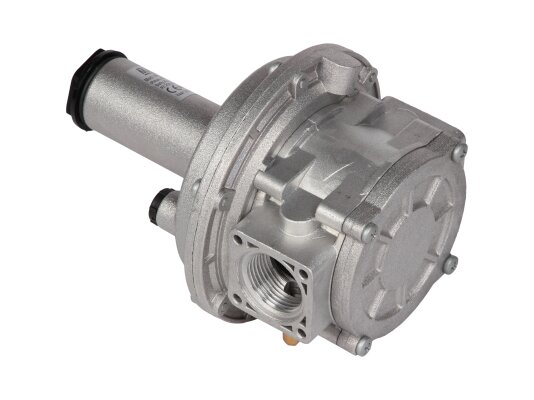

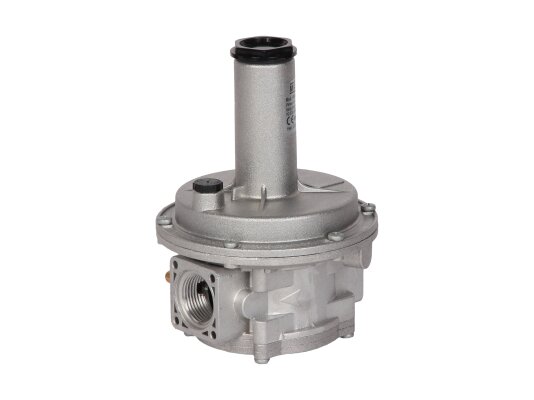

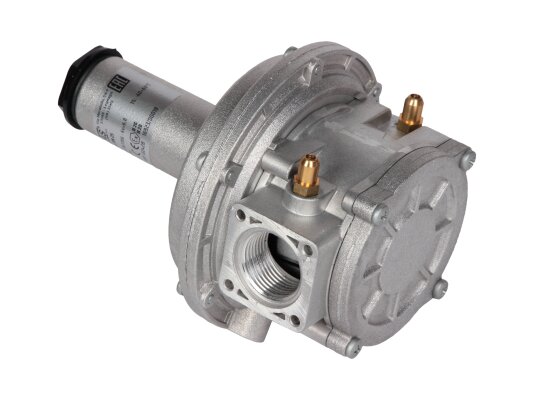

Регулятор давления газа Madas FRG/2MC DN 25, FC04 060

Регулятор давления газа Madas FC04 060 снижает давление и поддерживает стабильные параметры независимо от изменений давления в газовой сети. Предназначен для промышленного топочного оборудования с максимальным давлением газа до 1 бар. Устанавливается в систему автоматического регулирования давления перед горелкой и фиксируется резьбовыми соединениями.

Особенности серии FC

• Корпус изготовлен из алюминия, детали и уплотнения — из алюминия, латуни, нержавеющей стали (оцинкованной и марки 430 F), бутадиен-нитрильного каучука, стекловолокна с 30% нейлона, фильтрующий элемент — виледон.
• Морозостойкое исполнение, рассчитанное на работу при температурах до -40 °C.
• Основные компоненты: корпус, входной фильтр грубой очистки, пружина, предохранительная, компенсационная и рабочая мембраны. Для контроля давления на корпусе установлен штуцер. Подключение к системе осуществляется через внутреннюю резьбу.
• Регулятор снижает давление до заданного значения с учётом настройки пружины, параметры которой контролируются манометром.

Рабочие среды

Используется в промышленных установках с природным, сжиженным газом, азотом, воздухом и другими нейтральными сухими газами. По запросу доступны модификации для биогаза и попутного нефтяного газа.

Основные характеристики:

• диапазон настройки пружины: 200-600 мбар;
• максимальное входное давление: 1000 мбар;
• встроенный фильтр с размером ячейки 50 мкм, класс G2 по EN 779;
• резьбовое соединение Rp 1";
• минимальный расход газа: 0,1 м³/час;
• класс герметичности: А;
• рабочий температурный диапазон: от -40 до +60 °C;
• максимальная температура поверхности: +60 °C;
• срок службы — 40 лет с периодической заменой и обслуживанием отдельных элементов.

Монтаж

Регулятор может устанавливаться в горизонтальном или вертикальном положении перед горелкой. Предназначен для эксплуатации в помещениях 2-й зоны взрывоопасности по ГОСТ Р 51330.9-99. Запрещена установка в агрессивных средах, разрушающих материалы корпуса и деталей. На корпусе нанесена стрелка, указывающая направление потока к горелке. Монтаж должен выполняться специалистами с соблюдением правил, исключающих попадание грязи внутрь регулятора.

Преимущества:

• поддержание стабильного давления;
• очистка газа от загрязнений встроенным фильтром;
• герметичное резьбовое соединение;
• широкий диапазон настройки пружины;
• морозостойкое исполнение.

В каталоге представлены регуляторы давления для широкого спектра оборудования. Мы предлагаем модели Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми DN25-DN100 соединениями. Свяжитесь с нами для получения дополнительной информации.

Артикул: FC04 060
Альтернативные артикулы: FC0499 060
Производитель: Madas, Италия
На складе: Да
