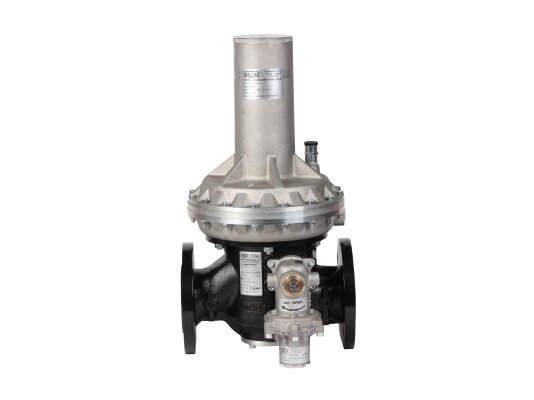

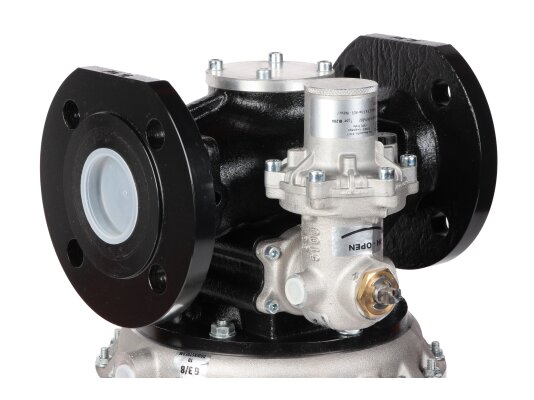

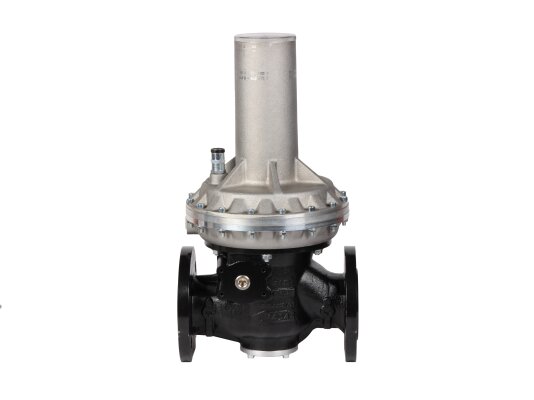

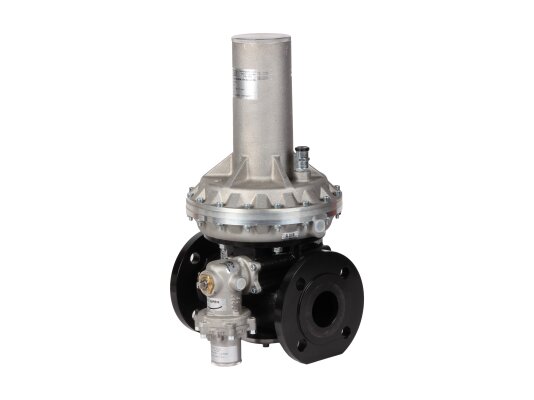

Регулятор давления газа Madas RG/MB (RB20) DN50 — устройство прямого действия, предназначенное для снижения и поддержания заданного давления газа независимо от колебаний входного давления. Применяется в крупных промышленных системах с расходом до 4600 нм3/ч и максимальным входным давлением до 20 бар. Особенность комбинированного регулятора — встроенный запорный механизм (ПЗК), который перекрывает подачу газа при аварийном повышении или понижении давления.
Основные характеристики:
- максимальное давление: 20000 мбар;
- регулировка выходного давления: 1000-4000 мбар;
- минимальный перепад давления: 500 мбар;
- минимальная пропускная способность для нормальной работы: 50 нм3/ч;
- настройка ПЗК по превышению: 2500-5000 мбар;
- сертификация по европейскому стандарту EN 88-2, класс герметичности «А»;
- точность регулировки выходного давления: ±5%;
- фланцевое подключение DN 50;
- быстрое срабатывание ПЗК — менее 1 секунды;
- подключение сбросного патрубка с резьбой G 3/4’’;
- установка на горизонтальный трубопровод с пружиной вверх;
- рабочий температурный диапазон: от -40 до +60 °C;
- размещение в зонах взрывоопасности 1 и 2 по ГОСТ Р 51330.9-99.
Область применения
Регулятор предназначен для работы с метаном, сжиженным газом, азотом и другими неагрессивными сухими газами по ГОСТ 5542-87. Используется в газорегуляторных пунктах, газораспределительных станциях, узлах редуцирования и других объектах газоснабжения.
Ограничения по эксплуатации
Не рекомендуется устанавливать устройство в агрессивной среде, способной повредить корпус, детали и уплотнения.
Материалы корпуса
Для изготовления регулятора применены материалы, устойчивые к воздействию газов, высокому давлению, коррозии, износу и температурным нагрузкам: сталь ASTM A352 LCB, штампованный алюминий, латунь OT-58, алюминий 11S, оцинкованная нержавеющая сталь, газонепроницаемый NBR-каучук.
Техническое обслуживание и замена деталей
Обслуживание включает проверку герметичности соединений, уплотнений фланцев и затворов регулятора и ПЗК, а также контроль давления срабатывания защитных устройств. Проверка выходного давления и пределов срабатывания ПЗК проводится каждые 6 месяцев. Замена рабочей мембраны и мембраны ПЗК — каждые 5 лет, пружин — через 20 лет. Полная замена регулятора производится через 40 лет.
Преимущества:
- комбинированное устройство с встроенным предохранительно-запорным клапаном;
- применение в промышленных газовых системах с высоким давлением;
- работа при низких температурах;
- высокая герметичность конструкции, класс «А»;
- длительный срок службы — 40 лет.
На нашем сайте вы можете приобрести регуляторы давления газа Madas и другое оборудование для газовых установок. В каталоге представлен полный ассортимент газового оборудования и запчастей.
Артикул: RB20BM50PX 99XX
Альтернативные артикулы:
RB20BM50P99X 99XX
Производитель: Madas, Италия
На складе:
В наличии
