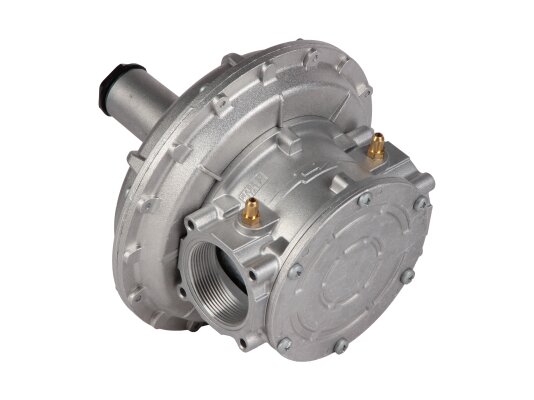

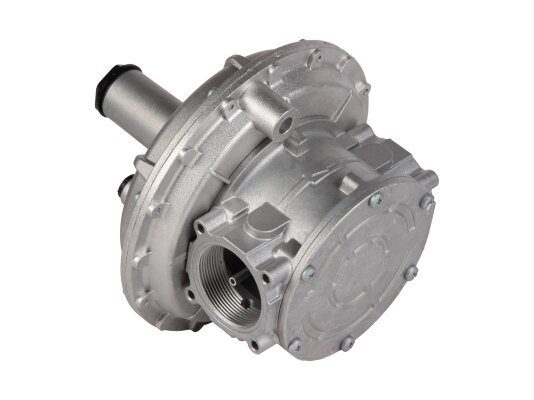

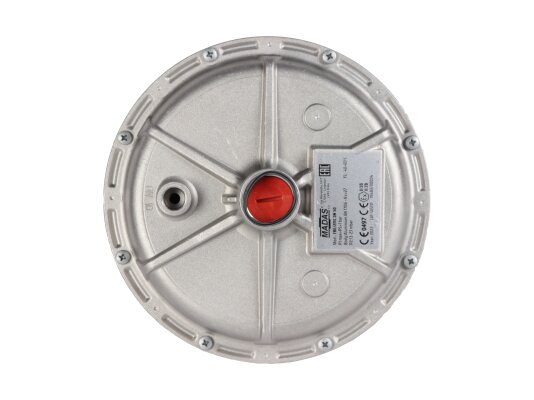

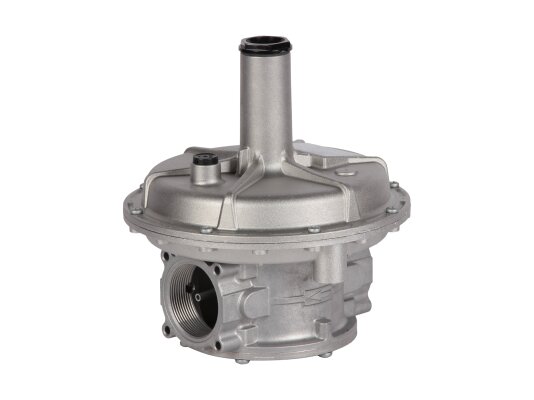

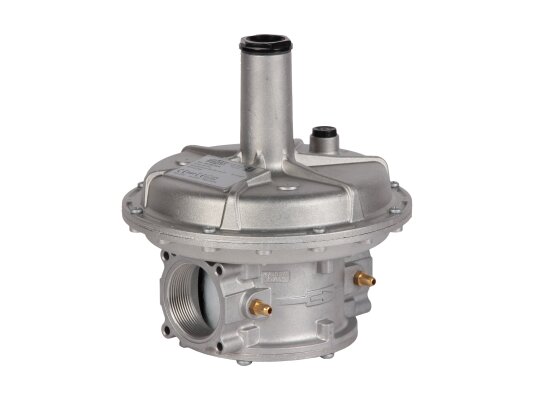

Регулятор давления газа Madas FRG/2MC DN 50, FC07 020

Регулятор давления газа Madas FC07 020 предназначен для промышленных систем с максимальным давлением в распределительной сети до 1 бар. Соответствует европейским требованиям безопасности EN 88-2. Включает встроенный фильтр грубой очистки. Устройство снижает и стабилизирует давление газа перед подачей на горелку, обеспечивая нужный расход и максимальную теплоотдачу. Отличается высокой износостойкостью, устойчивостью к низким температурам и перепадам давления, стабильностью выходных параметров и длительным сроком службы — 40 лет. Крепится с помощью резьбовых соединений.

Конструкция и особенности

• Основные компоненты регулятора Madas FC: корпус, входной фильтр, пружина для регулировки выходного давления, регулировочный винт, предохранительная, компенсационная и рабочая мембраны. Для контроля давления на корпусе установлен штуцер.
• Устройство разработано для интенсивной промышленной эксплуатации, выдерживает перепады давления и температур. Корпус изготовлен из алюминия, рабочие детали — из латуни, стали марки 430, нержавеющей оцинкованной стали, алюминиевого сплава, стекловолокна с 30% нейлона. Фильтрующий элемент выполнен из виледона, уплотнения — из NBR-каучука.
• Выходное давление регулируется пружиной, настройка осуществляется с помощью манометра.

Рабочая среда

Регулятор предназначен для работы с метаном, сжиженным газом, воздухом, азотом и другими нейтральными сухими газами. По запросу доступны модификации для биогаза и попутного нефтяного газа.

Основные характеристики:

• диапазон настройки пружины: 13-23 мбар;
• фильтрация — 50 мкм, класс G2 по EN 779;
• максимальное давление на входе: 1000 мбар;
• резьбовое соединение Rp 2";
• минимальный расход газа: 0,1 м³/час;
• класс герметичности: А;
• максимальная температура поверхности: +60 °C;
• срок службы — 40 лет (с периодической заменой фильтра и мембраны).

Монтаж и эксплуатация

Регулятор может устанавливаться в горизонтальные и вертикальные газопроводы перед газопотребляющим оборудованием. Помещение должно соответствовать 2-й зоне взрывоопасности по ГОСТ Р 51330.9-99. Температурный диапазон эксплуатации: от -40 до +60 °C.

Важно! Запрещается использовать устройство в агрессивных средах, способных повредить алюминий, сталь и каучук.

Преимущества:

• обеспечение стабильного выходного давления;
• наличие фильтра грубой очистки;
• устойчивость к низким температурам, коррозии и износу;
• возможность монтажа в разных положениях;
• длительный срок службы — 40 лет.

В нашем каталоге представлены регуляторы давления для систем различной мощности и назначения. При выборе модели важно учитывать давление в магистрали и давление подачи на горелку. Доступны регуляторы-стабилизаторы Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми DN25-DN100 соединениями, с разными диапазонами давления. По запросу возможна поставка с усиленной мембраной, для давления на входе 2 бар и для других газов.

Артикул: FC07 020
Производитель: Madas, Италия
На складе: Да
