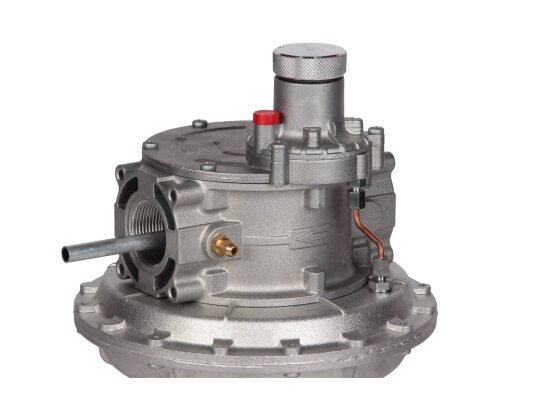

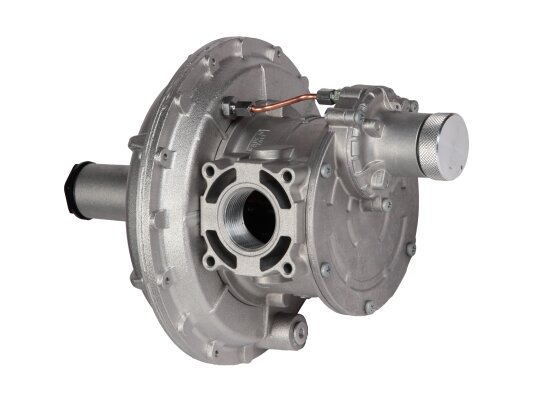

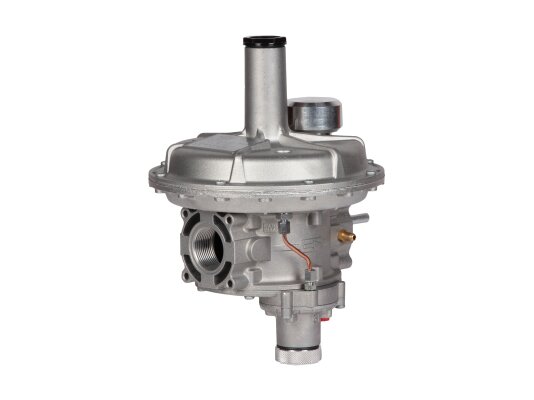

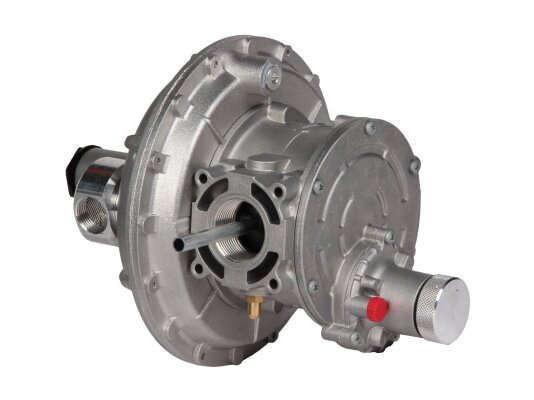

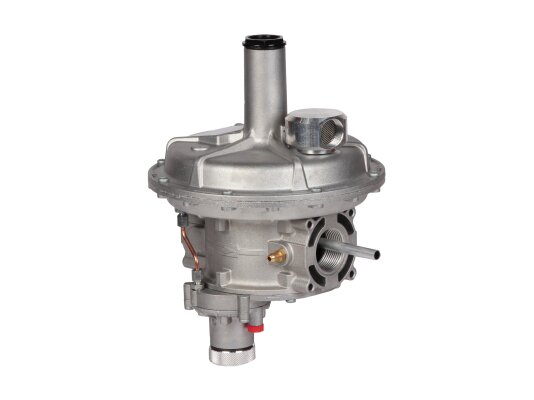

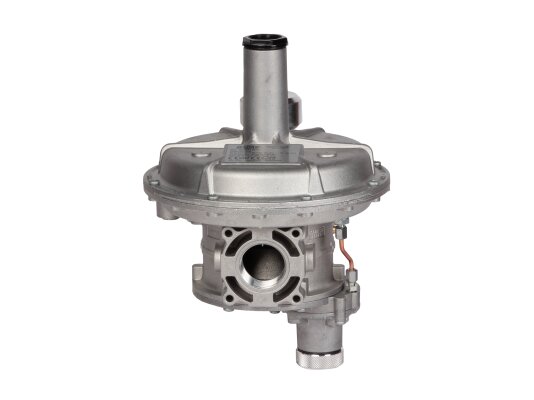

Газовый регулятор Madas RB05Z R120 — комбинированное устройство с встроенным предохранительно-запорным клапаном, который срабатывает при аварийном повышении или понижении выходного давления. Предназначен для промышленных газовых систем с давлением до 6 бар, обеспечивая стабильное выходное давление согласно настройке пружины. Оснащён предохранительно-сбросным клапаном для сброса избыточного давления.
Типы газа
Регулятор прямого действия применяется в системах редуцирования высокого давления для метана, пропан-бутана, азота, воздуха и других неагрессивных газов по ГОСТ 5542-87. Возможна версия для биогаза (необходимо уточнять состав).
Основные характеристики:
- максимальное давление в системе: 6000 мбар;
- класс герметичности «А» по EN 88-2, без утечек;
- минимальная пропускная способность: 0,1 нм3/ч;
- регулировка выходного давления: 17-32 мбар;
- встроенный предохранительно-запорный клапан (ПЗК);
- настройка ПЗК по понижению: 7-20 мбар, по превышению: 18-50 мбар;
- точность срабатывания ПСК и ПЗК: ±5% и ±10% соответственно;
- время срабатывания ПЗК менее 1 секунды;
- резьбовое соединение Rp 1 1/4";
- линейное подключение;
- максимальная пропускная способность: 1300 нм3/ч;
- рабочий температурный диапазон: от -40 до +60 °C;
- заменяемые детали: мембрана регулятора, мембрана ПЗК, пружина;
- срок службы: 40 лет.
Особенности конструкции
Регулятор оснащён предохранительно-запорным клапаном, который перекрывает подачу газа при аварийном повышении или понижении выходного давления. Возобновление работы возможно после устранения причины срабатывания.
В конструкции предусмотрен предохранительно-сбросной клапан, обеспечивающий работу во всём диапазоне пропускной способности. ПСК расположен в мембранном узле.
Изготовлен из материалов, устойчивых к коррозии, низким температурам и составу газов: алюминия 11S, оцинкованной нержавеющей стали, штампованного алюминия, латуни ОТ-58, стекловолокна с 30% нейлона. Уплотнения выполнены из бутадиен-нитрильной резины с высокой газонепроницаемостью.
Монтаж
Регулятор допускается устанавливать в зонах взрывоопасности 1 и 2 как внутри помещений, так и на открытом воздухе при защите от осадков (под навесом, козырьком и т.п.). Не рекомендуется использовать в агрессивных средах, разрушающих алюминий, сталь и каучук.
Возможна установка на горизонтальный и вертикальный трубопровод (предпочтительно пружиной вверх). При монтаже с пружиной сбоку срок службы сокращается.
Область применения
Регулятор Madas RB предназначен для систем редуцирования высокого давления на газорегуляторных пунктах, станциях распределения газа и узлах редуцирования.
Обслуживание
Каждые полгода рекомендуется проверять выходное давление и диапазоны срабатывания ПЗК и ПСК. Замена основных узлов с высокой нагрузкой проводится каждые 5 лет (рабочая мембрана регулятора, мембрана ПЗК) и 20 лет (пружина). После разборки и сборки необходимо заново настроить выходное давление.
Преимущества:
- точное поддержание давления подачи газа;
- встроенный предохранительно-запорный клапан для перекрытия подачи;
- быстрое срабатывание (не более 1 секунды);
- наличие предохранительно-сбросного клапана;
- конструкция для работы при низких температурах;
- широкий спектр применения;
- возможность установки на горизонтальный и вертикальный трубопровод;
- гарантия 24 месяца;
- долговечность — срок службы до 40 лет.
Серия регуляторов давления газа Madas RB включает множество модификаций с индикатором положения ПЗК, встроенным шумоглушителем, фланцевым и резьбовым соединением, разными диапазонами настройки пружины и ПЗК, а также специальные версии для биогаза и агрессивных газов.
Артикул: RB05Z R120
Альтернативные артикулы:
RB05Z99 R120
Производитель: Madas, Италия
На складе:
В наличии
