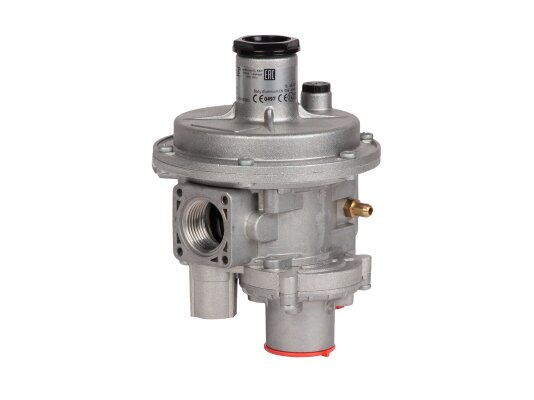

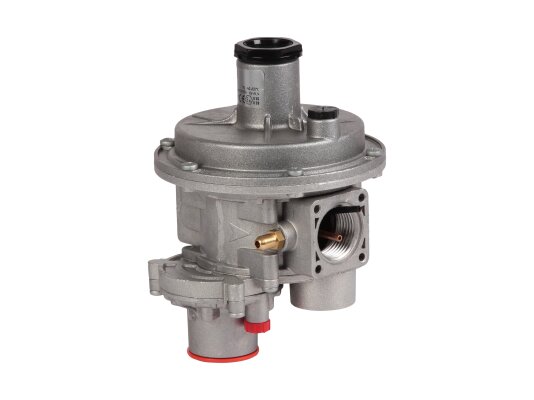

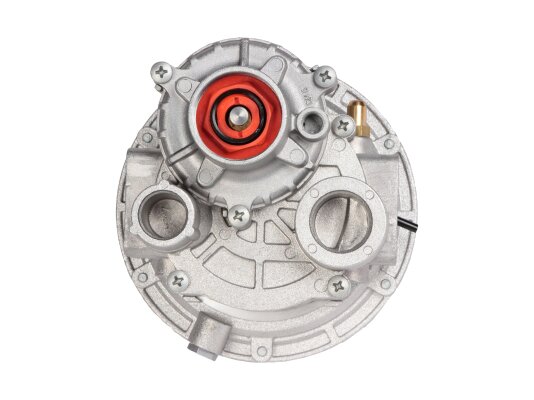

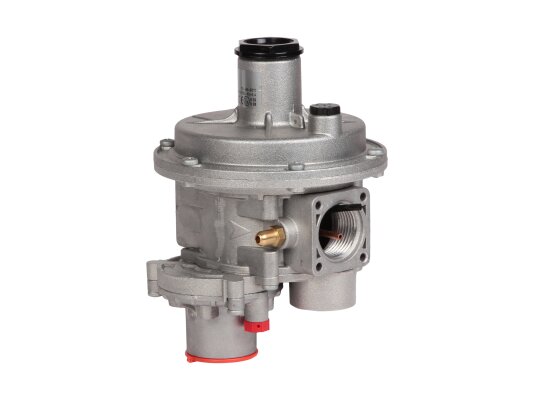

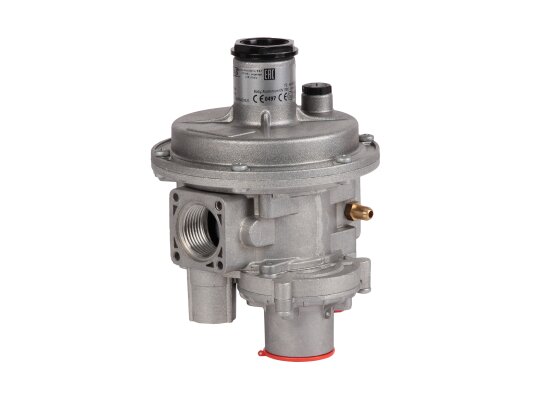

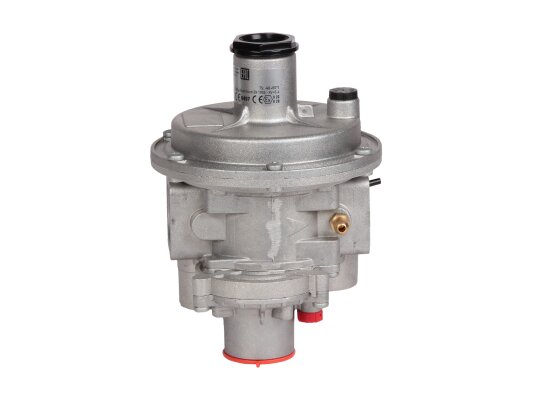

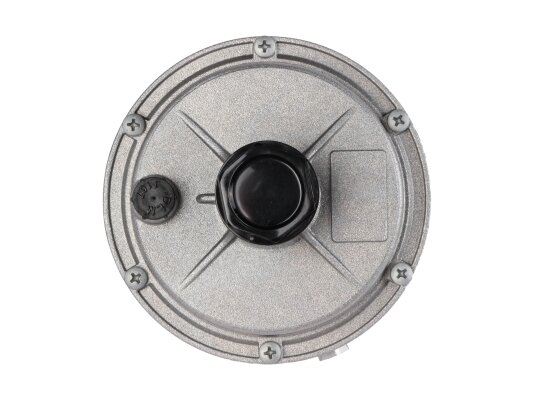

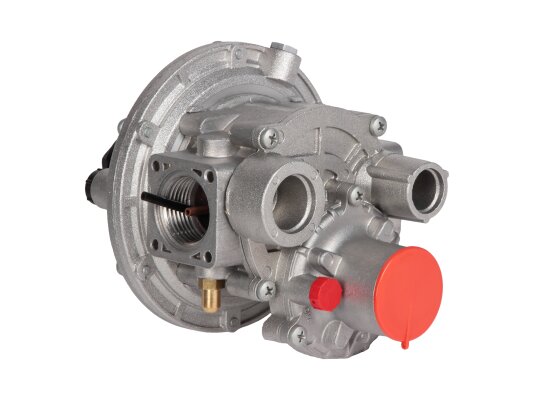

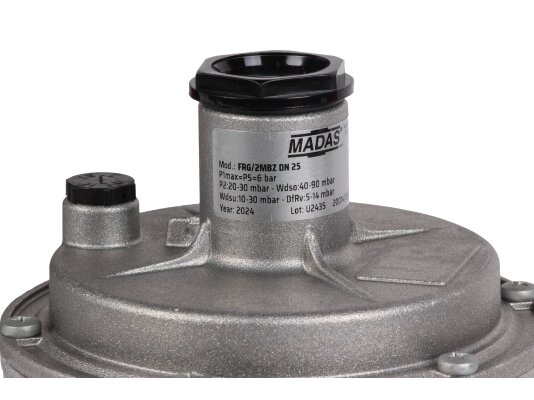

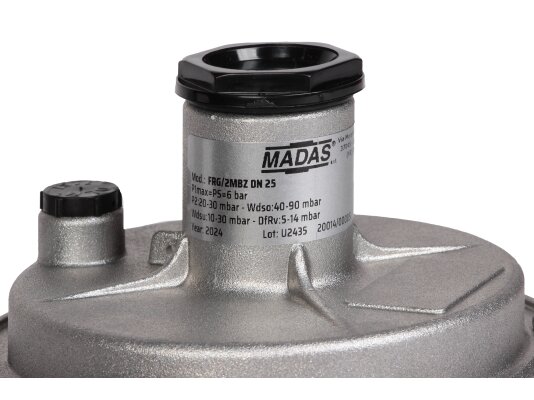

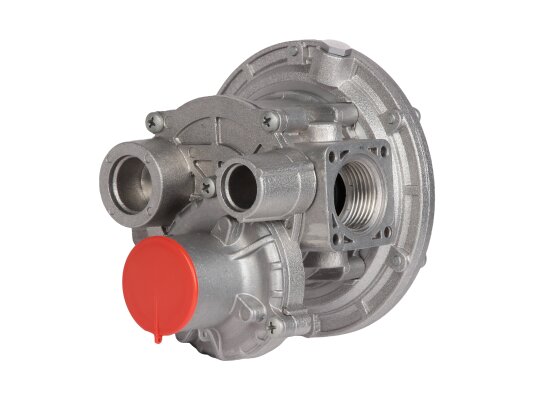

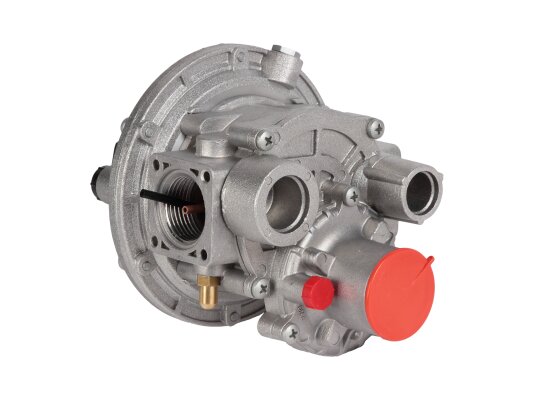

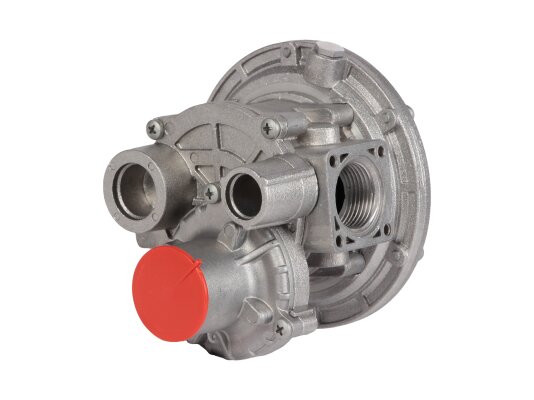

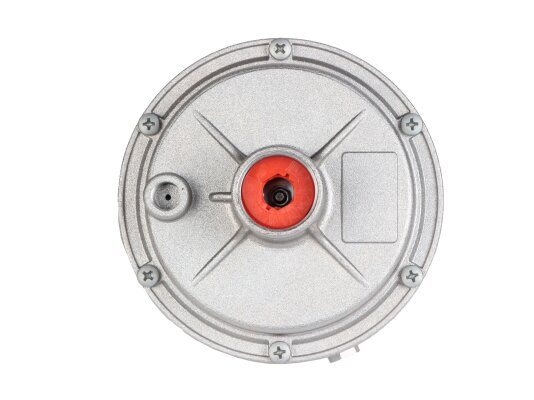

Регулятор давления газа Madas FRG/2MBZ DN 25, FB04Z 110

Регулятор давления газа Madas FB04Z 110 благодаря комбинированной конструкции выполняет функции регулирования давления, сброса избыточного давления и перекрытия потока при недопустимом повышении или понижении выходного давления. Универсальные характеристики позволяют применять устройство в бытовых и промышленных газовых системах с небольшим расходом. Конструкция адаптирована для эксплуатации на улице при низких температурах.

Комплектация регуляторов серии «Стандарт»

• предохранительно-запорный клапан (ПЗК), который перекрывает подачу газа при превышении, недостатке или отсутствии выходного давления;
• предохранительно-сбросной клапан (ПСК) для сброса избыточного давления при кратковременных скачках;
• газовый фильтр с фильтрующим элементом из виледона;
• предварительно сжатая пружина с заданным диапазоном давления;
• мембрана, компенсирующая исходное давление;
• корпус с соединениями: Z – прямое (линейное), R, F – угловое, M – U-образное.

Используемые газы

Регулятор Madas FB рассчитан на работу с природным и сжиженным газом, азотом, воздухом и другими сухими, неагрессивными газами по стандарту 5542-87.

Основные параметры:

• комбинированный регулятор с седлом диаметром 17 мм;
• регулировка выходного давления в заданном диапазоне;
• точность регулировки ±10%;
• диапазон настройки давления ПЗК: 10-30 мбар и 20-90 мбар;
• быстрое срабатывание ПЗК менее 1 секунды;
• герметичность класса «А» по EN 88-2, без видимых утечек;
• давление срабатывания ПСК: 25-40 мбар;
• минимальная пропускная способность от 0,1 нм3/ч;
• фильтрация класса G 2 по EN 779, очистка от частиц более 50 микрон;
• уплотнения из газонепроницаемого NBR-каучука;
• возможна установка в горизонтальном или вертикальном положении;
• резьбовые отверстия Rp 1" для крепления к трубопроводу;
• средний срок службы 40 лет.

Условия установки и эксплуатации

Регулятор подходит для монтажа внутри помещений и на улице (зоны 1 и 2 взрывоопасности по ГОСТ) при температуре от -40 до +60 °C. При уличной установке требуется защита от атмосферных осадков.

Конструкция чувствительна к агрессивным средам, разрушающим металл и уплотнения. В помещениях с плохой вентиляцией необходимо выводить газ от сбросного клапана наружу.

Преимущества:

• комбинированное устройство регулирования и безопасности;
• стабильное выходное давление;
• встроенный газовый фильтр;
• быстрое перекрытие потока запорным клапаном;
• морозостойкое исполнение;
• монтаж в горизонтальном или вертикальном положении;
• гарантия 24 месяца.

В каталоге представлены регуляторы давления газа Madas серии «Стандарт» с различными размерами соединений DN 15 (1/2”)–DN 25 (1”) и диапазонами выходного давления.

Артикул: FB04Z 110
Альтернативные артикулы: FB04Z98 110
Производитель: Madas, Италия
На складе: Да
