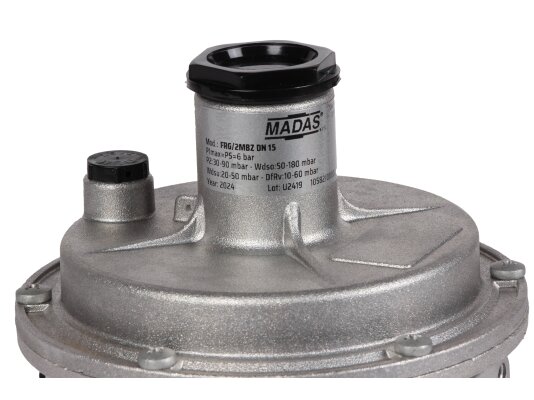

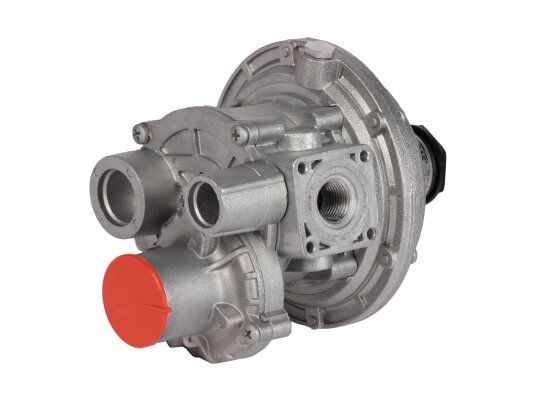

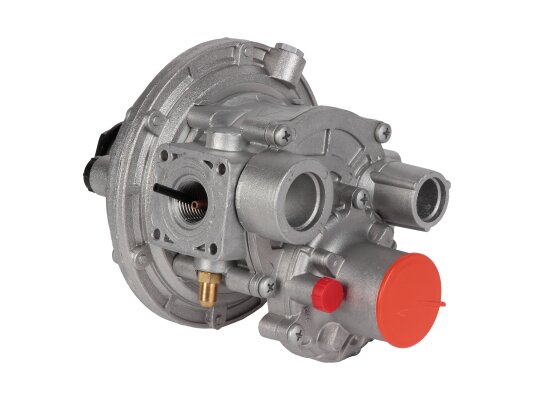

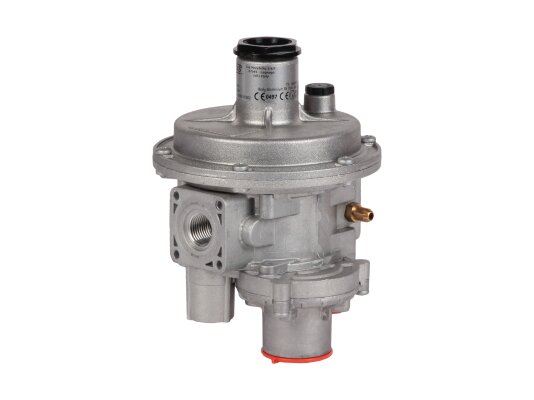

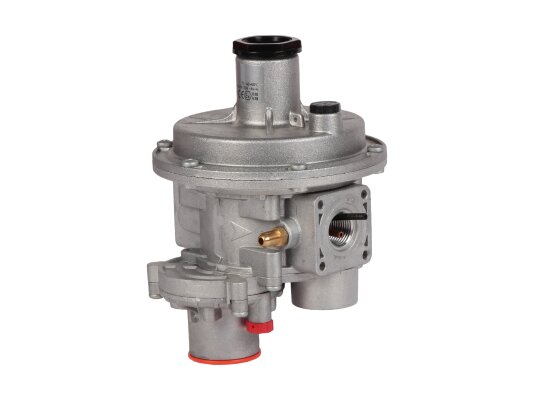

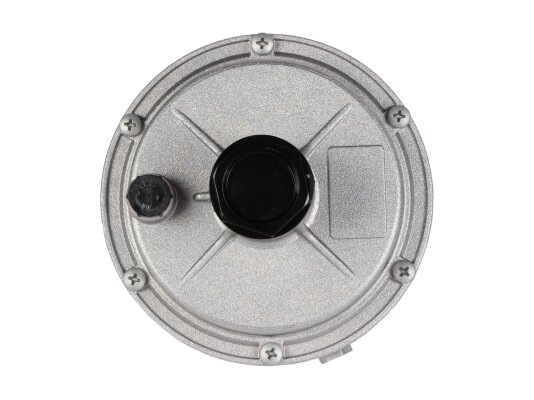

Регулятор давления газа Madas FB02Z 120 представляет собой устройство с фильтром и защитными клапанами, предназначенное для систем с давлением до 6 бар. Он снижает высокое давление до низкого, заданного пружиной (30-90 мбар), и поддерживает его независимо от изменений давления в магистрали.
Особенности
В состав регулятора Madas FB02Z входят:
- предохранительно-запорный клапан (ПЗК), который перекрывает подачу газа при превышении или недостатке давления;
- предохранительно-сбросной клапан (ПСК) для сброса избыточного газа при превышении давления;
- регулируемая пружина с предварительным сжатием под заданный диапазон;
- компенсационная мембрана, стабилизирующая давление на входе;
- газовый фильтр с фильтрующим элементом из виледона и степенью очистки 50 микрон.
Опционально доступен индикатор положения ПЗК для передачи сигнала оператору.
Применение
Комбинированный регулятор серии «Стандарт» подходит для бытовых и промышленных установок с небольшим расходом газа. Он рассчитан на работу с неагрессивными газами, такими как метан, сжиженный газ, азот и другие сухие газы по ГОСТ 5542-87.
Основные параметры:
- комбинированный регулятор с седлом диаметром 17 мм;
- диапазон настройки пружины: 30-90 мбар;
- точность регулировки ±10%;
- максимальное давление на входе — 6000 мбар;
- пропускная способность от 0,1 до 100 нм3/ч;
- диапазон настройки ПЗК: 50-180 мбар и 20-50 мбар;
- задание давления срабатывания ПСК: 35-150 мбар;
- время срабатывания запорного клапана менее 1 секунды;
- герметичность класса «А» по EN 88-2;
- обслуживаемый фильтр класса G 2 по EN 779;
- уплотнения из газонепроницаемого NBR-каучука;
- подключение по резьбе Rp 1/2";
- срок службы — 40 лет.
Место установки
Регулятор Madas FB может устанавливаться внутри помещений и на открытом воздухе (под навесом или козырьком) в зонах 1 и 2 по ГОСТ для взрывоопасных сред. Не предназначен для агрессивных условий, разрушающих материалы корпуса и уплотнений.
При монтаже в помещениях с плохой вентиляцией рекомендуется вывод сбросного газа наружу.
Техническое обслуживание
Рекомендуется каждые 6 месяцев проверять выходное давление и параметры срабатывания ПЗК и ПСК. Фильтр очищается или меняется через месяц после начала эксплуатации и затем каждые 5 лет. Мембраны регулятора и ПЗК подлежат замене каждые 5 лет, пружины — через 20 лет.
Преимущества:
- комбинированная конструкция с защитными клапанами;
- встроенный обслуживаемый газовый фильтр;
- поддержание стабильного давления при колебаниях в сети;
- герметичность класса А;
- быстрое срабатывание ПЗК (менее 1 секунды);
- возможность эксплуатации на улице под навесом;
- адаптация к низким температурам.
В нашем ассортименте можно приобрести регуляторы давления газа Madas и другое оборудование для газовых систем. Серия «Стандарт» FB включает модификации корпуса: Z — прямой, R и F — угловой, M — U-образный, с диапазонами выходного давления 10-900 мбар и размерами соединений DN 15 (1/2”)–DN 25 (1”).
Артикул: FB02Z 120
Альтернативные артикулы:
FB02Z99 120
Производитель: Madas, Италия
На складе:
В наличии
