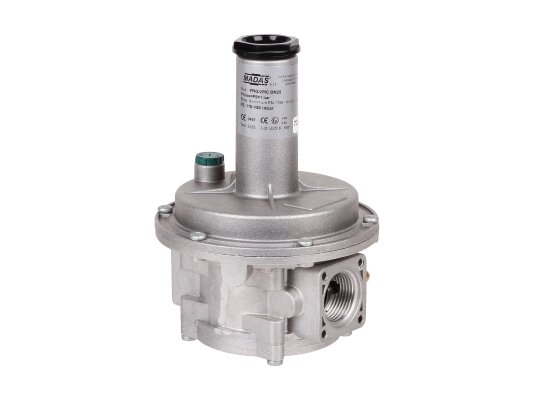

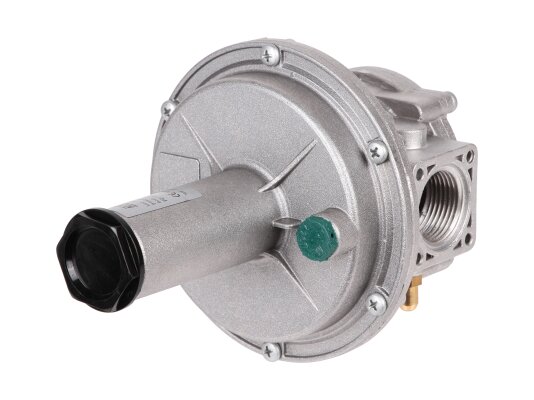

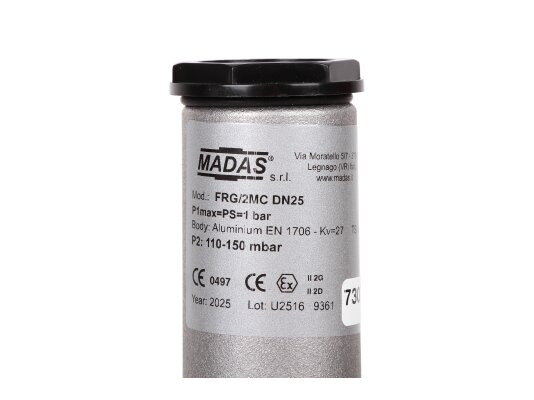

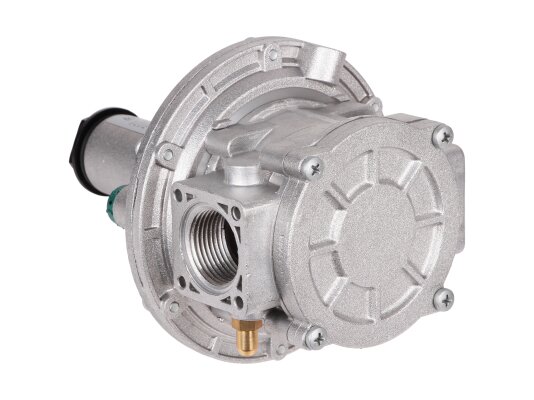

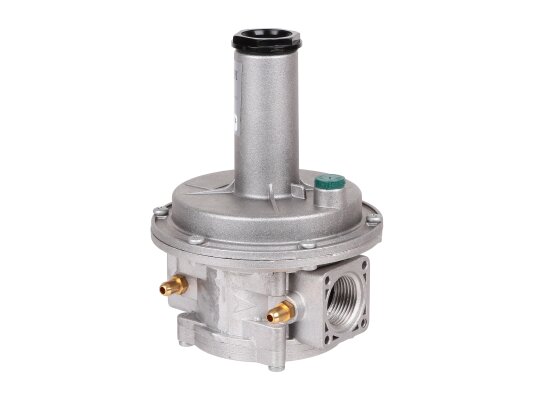

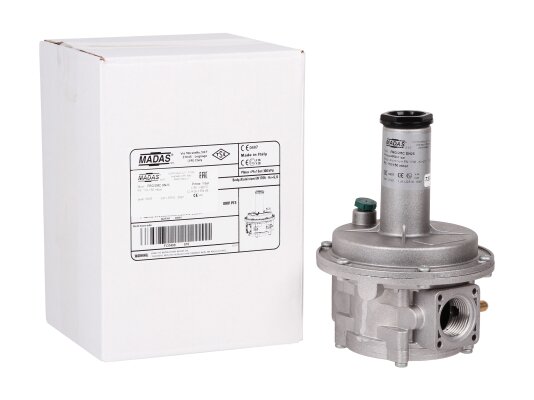

Регулятор давления газа Madas FRG/2MC DN25, FC04 040

Регулятор давления газа Madas FC04 040 предназначен для использования в промышленных установках с рабочим давлением газа до 1 бар. Он стабилизирует и поддерживает давление перед подачей на горелку, входя в состав автоматических систем управления потоком. Оснащён фильтром грубой очистки для удаления загрязнений и пыли.

Особенности серии

• Конструкция выдерживает рабочее давление и устойчива к механическим и коррозионным воздействиям. Корпус изготовлен из алюминия, а рабочие детали и уплотнения — из латуни, нержавеющей стали (оцинкованной и марки 430 F), алюминия, бутадиен-нитрильного каучука и стекловолокна с 30% нейлона. Фильтрующий элемент — виледон.
• Регулятор рассчитан на работу при температурах окружающей среды до -40 °C.

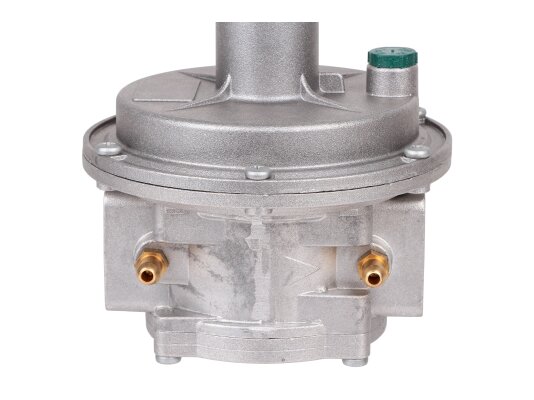

• Основные компоненты: корпус, входной фильтр, регулировочная пружина, предохранительная, компенсационная и рабочая мембраны, уплотнения. Для контроля давления на корпусе предусмотрен штуцер. Монтаж осуществляется с помощью резьбовых соединений.
• Регулятор настраивается в пределах диапазона пружины с контролем по манометру.

Область применения

Используется в промышленных системах с давлением газа до 1 бар. Обеспечивает стабильное давление газа или воздуха согласно настройкам. Рабочие среды: метан, сжиженный газ, азот, воздух, нейтральные сухие газы. По запросу доступны модификации для биогаза и попутного нефтяного газа.

Основные характеристики:

• регулировка пружины в диапазоне 110-150 мбар;
• максимальное входное давление: 1000 мбар;
• фильтр с размером ячейки 50 мкм, класс G2 по EN 779;
• резьбовое соединение Rp 1";
• минимальный расход газа: 0,1 м³/час;
• класс герметичности: А;
• рабочий температурный диапазон: от -40 до +60 °C;
• максимальная температура поверхности: +60 °C;
• расчетный срок службы — 40 лет с регулярной заменой фильтра, мембраны и пружины.

Монтаж

Регулятор можно устанавливать горизонтально или вертикально, перед газопотребляющим оборудованием. Помещение должно соответствовать 2-й зоне взрывоопасности по ГОСТ Р 51330.9-99. Запрещена эксплуатация в агрессивных средах, разрушающих материалы корпуса и деталей. Для удобства монтажа на корпус нанесена стрелка, указывающая направление потока.

Преимущества:

• стабильные выходные параметры;
• очистка газа от загрязнений;
• герметичное резьбовое соединение;
• морозостойкость и широкий температурный диапазон;
• возможность выбора ориентации монтажа.

В каталоге представлены регуляторы давления с разными размерами соединений и диапазонами настройки. Доступны модели Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми DN25-DN100. Обращайтесь за консультацией по подбору оборудования.

Артикул: FC04 040
Производитель: Madas, Италия
На складе: Да
