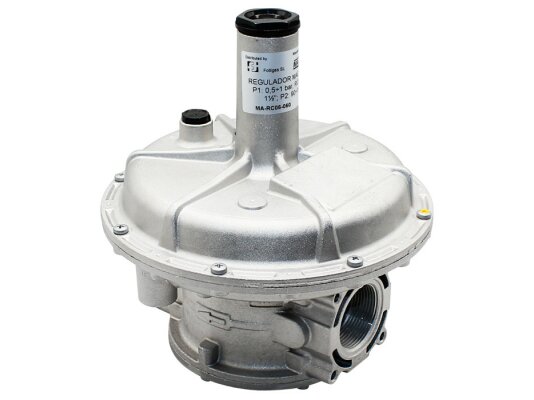

Регулятор давления газа Madas RG/2MC 40DN, артикул RC06 060, является частью системы автоматического контроля подачи газа на горелку. Он снижает и стабилизирует выходное давление, регулируя его пружиной для обеспечения нужного расхода. Устройство рассчитано на давление в газовой сети до 1 бар и отличается высокой надежностью, устойчивостью к низким температурам и коррозии, что делает его пригодным для уличного применения.
Рабочая среда: природный газ по ГОСТ 5542-87, сжиженный нефтяной газ, воздух, азот и другие нейтральные сухие газы.
Основные характеристики:
- регулировка пружины в диапазоне 90-190 мбар;
- максимальное давление на входе — до 1000 мбар;
- резьбовые отверстия Rp 1 1/2" для подключения;
- герметичность класса А;
- минимальный расход газа 0,1 м3/час;
- поддержание стабильного давления перед горелкой;
- встроенный импульсный выход;
- предохранительная мембрана для предотвращения утечек;
- рабочий температурный диапазон: от -40 до +60 °C;
- максимальная температура корпуса +60 °C;
- возможность установки вертикально или горизонтально;
- сертификат безопасности ТР № С-IT.МГ0З.В.00093;
- монтаж в зоне взрывоопасности 2 по ГОСТ Р 51330.9-99;
- срок службы — 40 лет.
Конструкция и особенности
Корпус регулятора изготовлен из алюминия и оснащён резьбовыми выходами для герметичного подключения. Внутренние детали выполнены из латуни, нержавеющей стали марки 430, оцинкованной нержавеющей стали, стекловолокна с 30% нейлона и алюминия. Уплотнения из бутадиен-нитрильного каучука обеспечивают газонепроницаемость и устойчивость к износу.
Устройство спроектировано для интенсивной промышленной эксплуатации, выдерживает давление до 1 бар, низкие температуры, износ и коррозию. На корпусе нанесена стрелка, указывающая направление потока газа при монтаже.
Стабильность выходного давления и безопасность обеспечиваются предохранительной, компенсационной и рабочей мембранами. Давление регулируется в пределах рабочего диапазона под контролем манометра.
Место установки
Регулятор подходит для монтажа как внутри помещений, так и на улице. При наружной установке корпус должен быть защищён от атмосферных осадков.
Важно! Не допускается использование в агрессивных средах, способных повредить корпус и уплотнения.
Обслуживание
Рекомендуется ежегодно проверять выходное давление, а также менять рабочую мембрану и пружину через 5 и 20 лет соответственно. После разборки или замены деталей требуется повторная настройка давления.
Преимущества:
- стабильное давление вне зависимости от входного;
- высокая герметичность и газонепроницаемые уплотнения;
- подходит для низкотемпературной эксплуатации;
- широкий температурный диапазон;
- возможность монтажа в разных положениях;
- установка внутри и снаружи помещений;
- длительный срок службы — 40 лет.
У нас можно приобрести регуляторы давления газа с разными настройками пружины (от 8 до 600 мбар) и вариантами соединений (резьбовые DN15-DN50, фланцевые DN25-DN100). По запросу доступны модификации для биогаза, попутного нефтяного газа и с усиленной мембраной.
Артикул: RC06 060
Производитель: Madas, Италия
На складе:
В наличии
