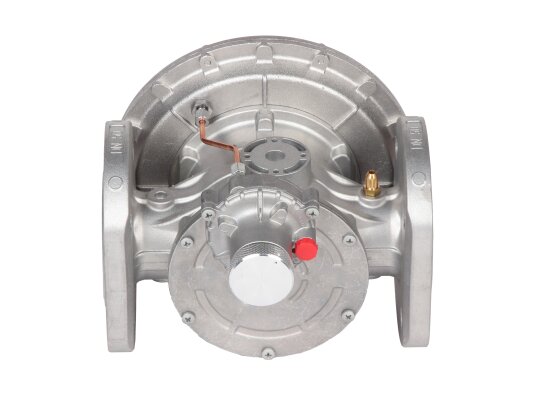

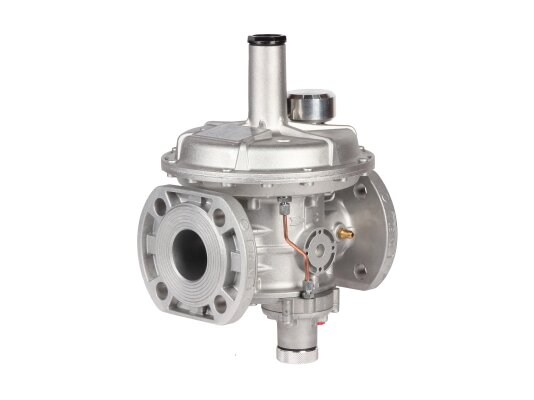

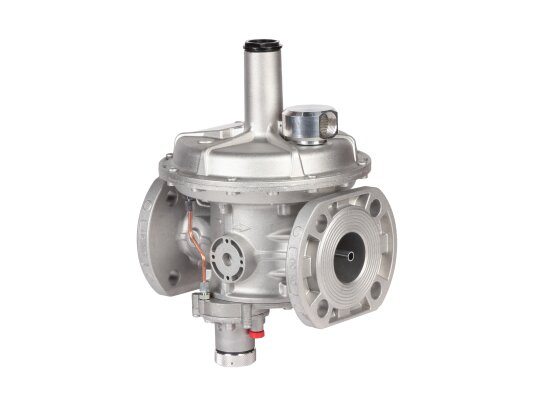

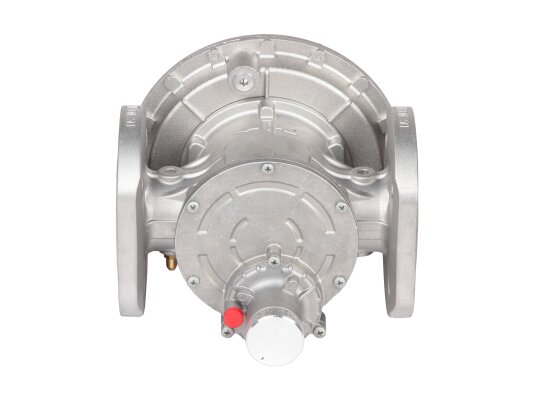

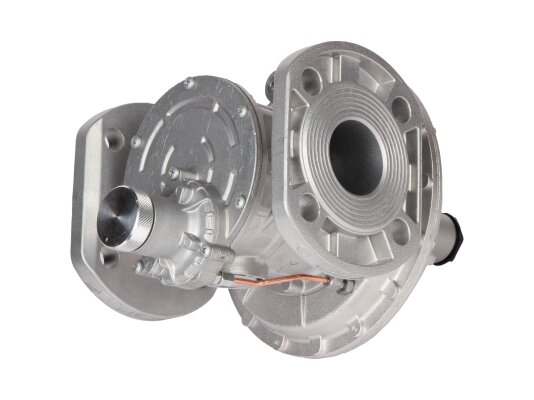

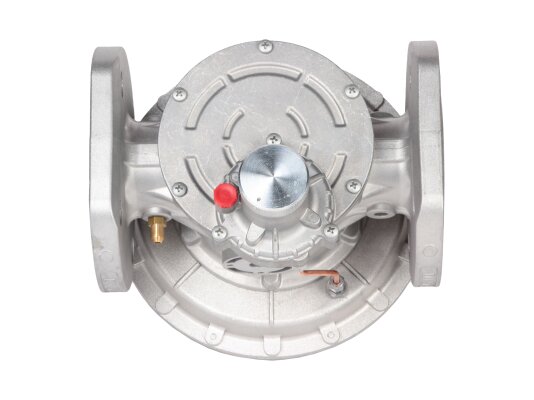

Регулятор давления газа Madas RB50Z R130 применяется в газорегуляторных пунктах, станциях распределения и узлах редуцирования для безопасного снижения высокого входного давления до 6 бар и поддержания стабильного выходного давления независимо от колебаний в сети. Устройство оснащено защитными механизмами, предотвращающими аварийные ситуации, и адаптировано для работы при низких температурах.
Серия Madas RB
Регуляторы Madas RB отличаются широким диапазоном настройки выходного давления и разнообразием размеров соединений, что позволяет эффективно решать задачи регулирования в коммунальных и промышленных газовых системах, технологическом нагреве и газораспределении. Они предназначены для сухих неагрессивных газов по ГОСТ 5542-87, а также доступны в специальных версиях для биогаза и других газов по запросу с уточнением состава.
Особенности комплектации
В состав регулятора входят:
- предохранительно-запорный клапан (ПЗК), который перекрывает подачу газа при аварийном повышении, понижении или отсутствии давления;

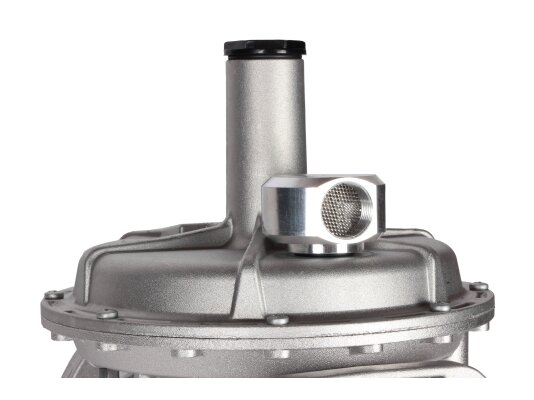

- предохранительно-сбросной клапан (ПСК) для снижения избыточного давления и защиты газопровода.
Для повторного запуска после срабатывания ПЗК необходимо устранить причины аварии.
Опционально предлагается индикатор положения ПЗК для сигнализации о закрытии клапана.
Регулятор оснащён компенсационной мембраной для стабилизации входного давления, а также рабочей и предохранительной мембранами и пружинами для регулировки давления и настройки клапанов.
Основные параметры:
- максимальное входное давление: до 6000 мбар;
- рабочий диапазон выходного давления: 32-60 мбар;
- настройка ПЗК: 10-30 мбар и 30-120 мбар;
- диапазон срабатывания ПСК: 36-100 мбар;
- точность регулировки выходного давления ±10%;
- класс герметичности «А» по EN 88-2, без утечек;
- минимальная пропускная способность: 0,1 нм3/ч;
- точность срабатывания ПСК и ПЗК: ±5% и ±10%;
- закрытие ПЗК менее 1 секунды;
- фланцевое соединение DN 50;
- линейное соединение;
- температурный диапазон эксплуатации: от -40 до +60 °C.
Условия установки
Регулятор предназначен для эксплуатации в зонах взрывоопасности 1 и 2 по ГОСТ. Допускается монтаж на улице под навесом или козырьком для защиты от осадков.
Важно: не рекомендуется использовать в агрессивных средах, разрушающих материалы конструкции.
При установке в помещениях с плохой вентиляцией необходимо обеспечить отвод сброшенного газа наружу.
Обслуживание и замена деталей
Рекомендуется проводить:
- проверку выходного давления и срабатывания ПЗК/ПСК дважды в год;
- замену мембран регулятора и ПЗК каждые 5 лет;
- замену пружин через 20 лет.
Срок службы устройства при соблюдении рекомендаций — 40 лет.
Преимущества:
- постоянное выходное давление вне зависимости от изменений входного давления;
- быстрое срабатывание предохранительно-запорного клапана;
- компенсация входного давления для точного регулирования;
- предохранительно-сбросной клапан для защиты трубопровода;
- возможность эксплуатации на улице и при низких температурах;
- гарантия 2 года.
На сайте доступны регуляторы давления газа Madas для различных задач регулирования. Подробности уточняйте у специалистов.
Артикул: RB50Z R130
Альтернативные артикулы:
RB50Z99 R130;00000003877
Производитель: Madas, Италия
На складе:
В наличии
