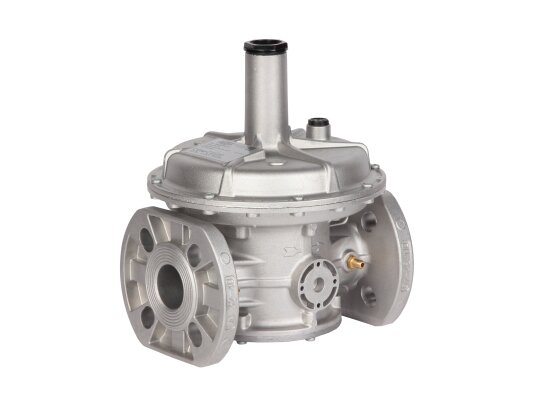

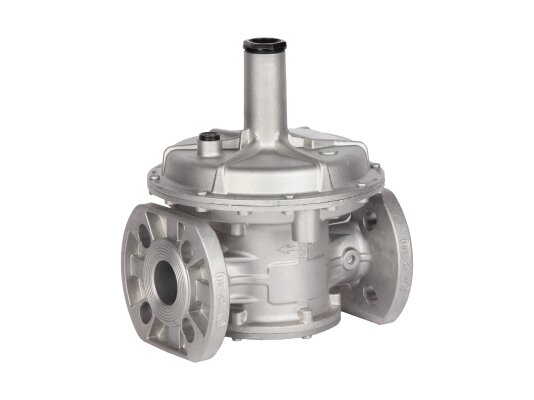

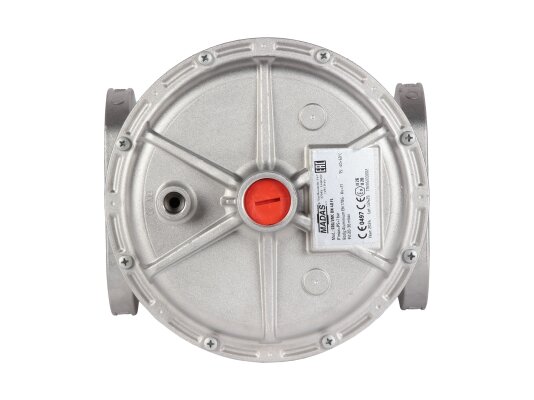

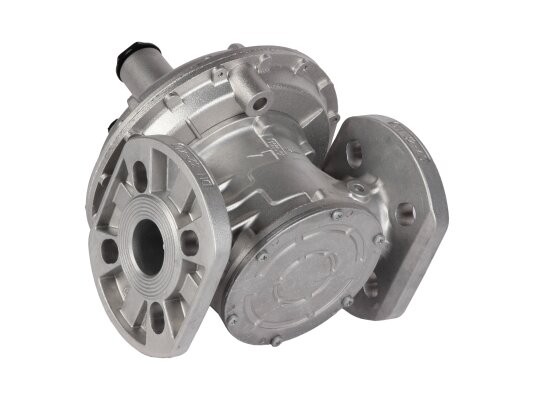

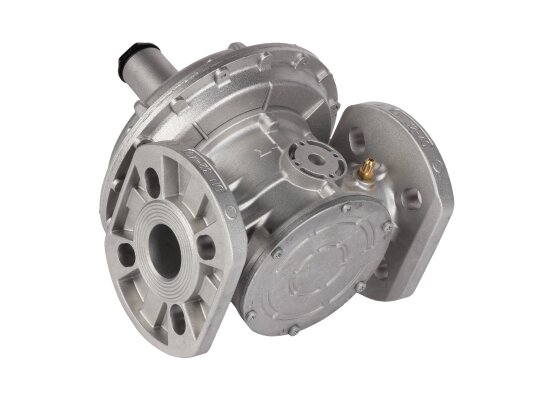

Регулятор давления газа Madas FC40 030 устанавливается в промышленное газовое оборудование для поддержания стабильного давления вне зависимости от колебаний в газораспределительной сети (до 1 бар). Отличается надёжностью, длительным сроком службы (до 40 лет), точностью выходных параметров и устойчивостью к низким температурам (до -40 °C). Подключается к системе через фланцевые соединения.
Среда эксплуатации
Регулятор Madas FC подходит для систем с природным и сжиженным газом, воздухом, азотом и другими нейтральными сухими газами. По запросу доступны версии для биогаза и попутного нефтяного газа.
Конструкция и особенности
- Корпус регулятора выполнен из коррозионностойкого алюминия. Конструктивные элементы и уплотнения изготовлены из латуни, нержавеющей стали 430, оцинкованной нержавеющей стали, алюминия, стекловолокна с 30% нейлона, виледона и бутадиен-нитрильного каучука.
- Устройство рассчитано на промышленные условия эксплуатации, устойчиво к воздействию газов, перепадам температур, износу и коррозии.
- На входе установлен фильтр грубой очистки. Основные элементы включают регулировочную пружину, предохранительную, компенсационную и рабочую мембраны, винт настройки, уплотнения и штуцеры. Подключение осуществляется через фланцы.
- Выходное давление регулируется в пределах диапазона пружины и контролируется манометром.
Назначение
Регулятор обеспечивает стабильное давление газа для поддержания необходимого расхода и эффективной работы горелки, независимо от перепадов давления в газовой сети.
Основные технические характеристики:
- регулировка пружины в диапазоне 20-36 мбар;
- встроенный фильтр с очисткой до 50 мкм, класс G2 по EN 779;
- фланцевое соединение DN40;
- минимальный расход газа — 0,1 м³/час;
- класс герметичности — А;
- рабочий температурный диапазон — от -40 до +60 °C;
- максимальное давление газа перед регулятором — 1000 мбар;
- максимальная температура поверхности корпуса — 60 °C;
- срок службы — 40 лет.
Монтаж
Регулятор может устанавливаться на горизонтальные и вертикальные трубопроводы непосредственно перед горелкой. Место установки должно соответствовать 2-й зоне взрывоопасности по ГОСТ Р 51330.9-99. Не рекомендуется использовать в агрессивных средах, способных повредить материалы корпуса и уплотнений.
Обслуживание
Требуется регулярная проверка выходного давления (ежегодно), замена или промывка фильтра (через месяц после запуска и каждые 5 лет), а также замена рабочей мембраны и пружины (через 5 и 20 лет соответственно).
Преимущества:
- стабильные выходные параметры давления;
- встроенный фильтр для очистки;
- широкий температурный диапазон эксплуатации;
- возможность монтажа в горизонтальном и вертикальном положении;
- длительный срок службы.
У нас можно приобрести регуляторы давления с разными настройками пружины и вариантами соединений. В каталоге представлены регуляторы-стабилизаторы Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми DN25-DN100. Дополнительную информацию можно получить у наших консультантов.
Артикул: FC40 030
Производитель: Madas, Италия
На складе:
В наличии
