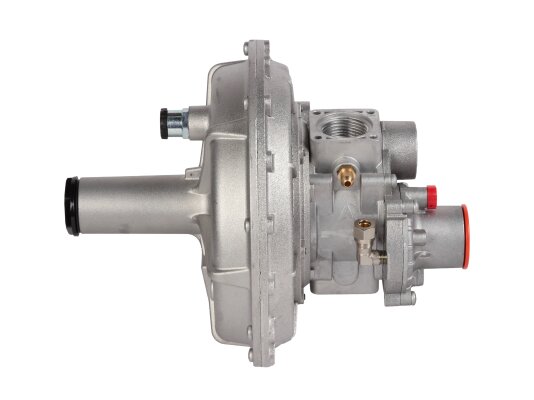

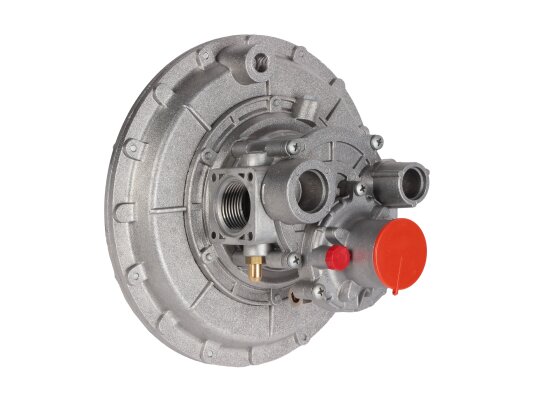

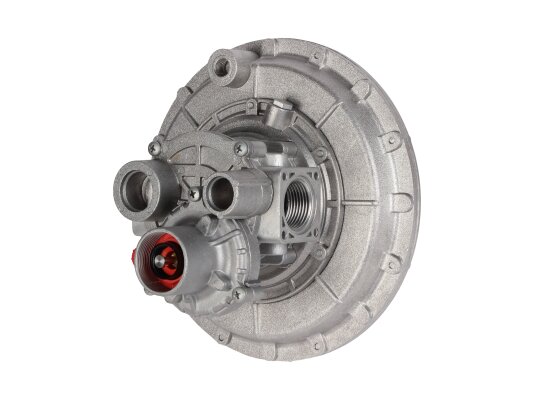

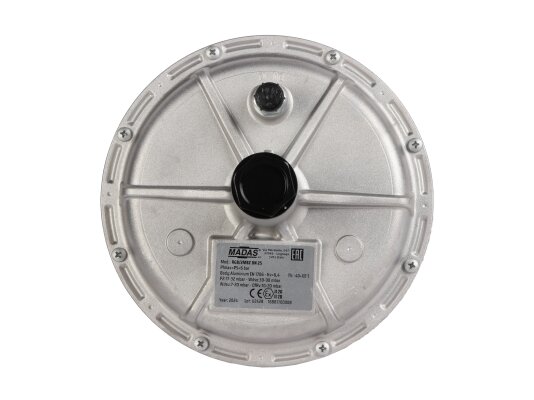

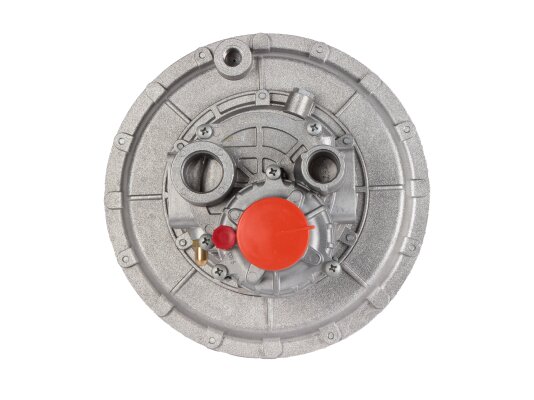

Газовый регулятор давления Madas RGB04Z 120 предназначен для систем с максимальным давлением до 6 бар и средним расходом газа. Он относится к серии комбинированных устройств «Мини», оснащённых встроенными предохранительными клапанами для защиты от аварийных ситуаций. Устройство снижает давление и поддерживает его стабильным на заданном уровне при изменениях входного давления.
Типы газа
Регулятор подходит для работы с природным и сжиженным газом, азотом, воздухом и другими неагрессивными газами, соответствующими стандарту 5542-87 (сухие и чистые газы).
Ключевые характеристики:
- комбинированное устройство с седлом диаметром 17 мм;
- максимальное входное давление: до 6000 мбар;
- пропускная способность от 0,1 до 300 нм3/ч;
- регулировка рабочего давления в диапазоне 15-33 мбар;
- неравномерность регулировки ±10%;
- настройка отсечного клапана в пределах 7-20 мбар и 18-50 мбар;
- диапазон давления сбросного клапана: 17-73 мбар;
- время перекрытия потока газа — 1 секунда;
- резьбовые соединения Rp 1" на входе и выходе;
- прямое (линейное) подключение;
- монтаж возможен в горизонтальном и вертикальном положении;
- рабочая температура окружающей среды от -40 до +60 °C;
- средний срок службы — 40 лет.
Конструкция
Комбинированный регулятор Madas RGB включает:
- предохранительно-запорный клапан (ПЗК), который перекрывает подачу газа при критическом повышении или понижении давления, а также при отсутствии давления (ручной взвод);
- предохранительно-сбросной клапан (ПСК), выпускающий избыточный газ через сбросное отверстие при превышении заданного давления;
- штуцеры для подключения внешнего импульса диаметром 8 мм;
- предварительно сжатую пружину для регулировки давления.
Область применения
Регулятор Madas RBC устанавливается в помещениях с зонами взрывоопасности 1 или 2. Не рекомендуется использовать в агрессивных средах, способных повредить материалы конструкции.
Особенности установки
Регулятор можно монтировать на горизонтальные или вертикальные трубопроводы. Рекомендуется направлять пружину вверх, иначе срок службы устройства сокращается.
Для регулятора «Мини» обязательна установка внешнего импульса. В комплект входит штуцер под трубку Ø8 в блоке ПЗК. Рекомендуемый диаметр выходной трубы — не менее DN 32. Стрелка на корпусе указывает направление потока. Настройка давления проводится с помощью манометра.
Техническое обслуживание
При своевременном обслуживании и замене изнашиваемых деталей регулятор прослужит 40 лет. Контроль давления рекомендуется проводить каждые полгода, а замену мембран ПЗК и пружины — через 5 и 20 лет соответственно.
Преимущества:
- комбинированное устройство с двумя защитными клапанами;
- стабильное поддержание давления газа;
- быстрое срабатывание запорного клапана;
- высокая герметичность, отсутствие утечек;
- морозостойкое исполнение;
- возможность установки на горизонтальный и вертикальный трубопровод;
- гарантия производителя — 2 года.
Регуляторы давления газа Madas RGB с настройками пружины от 15 до 350 мбар доступны со склада и под заказ. Для получения подробной информации обращайтесь к нашим специалистам.
Артикул: RGB04Z 120
Альтернативные артикулы:
RGB04Z98 120
Производитель: Madas, Италия
На складе:
В наличии
