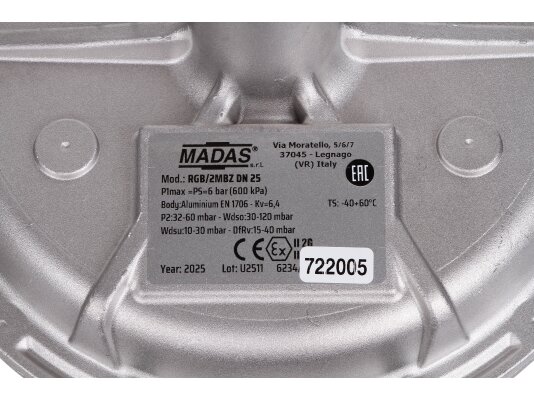

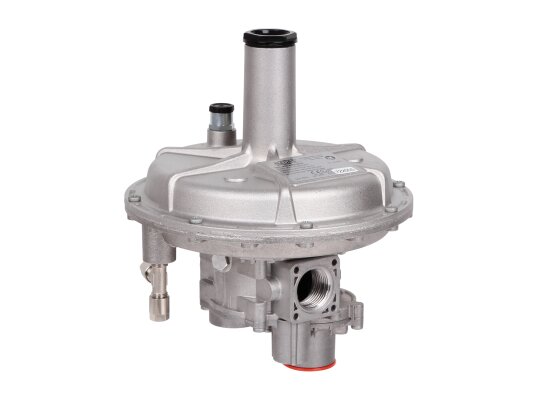

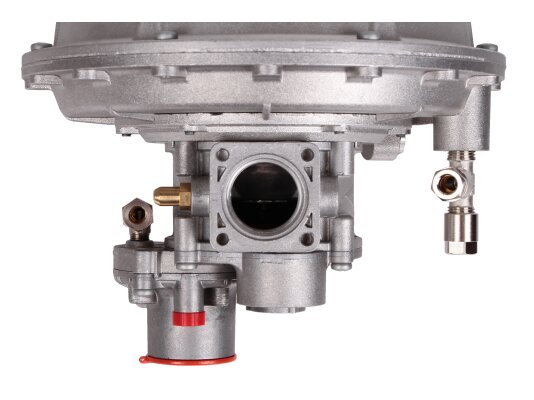

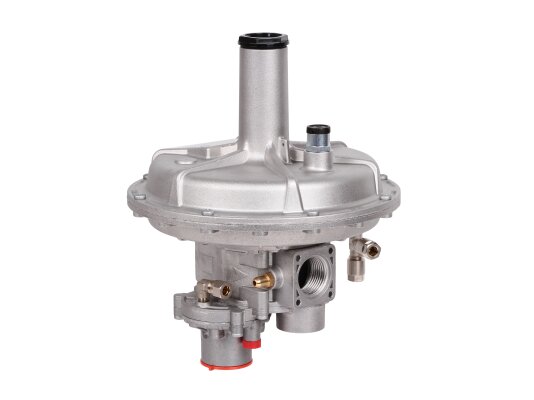

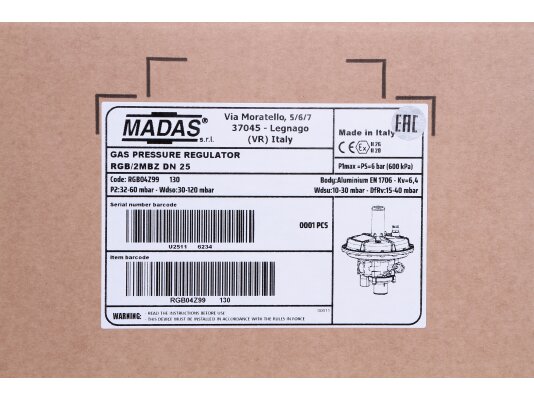

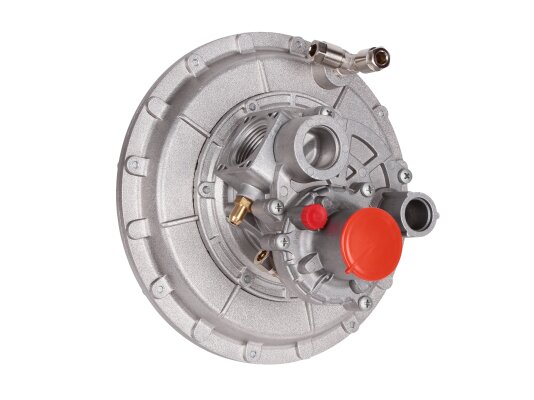

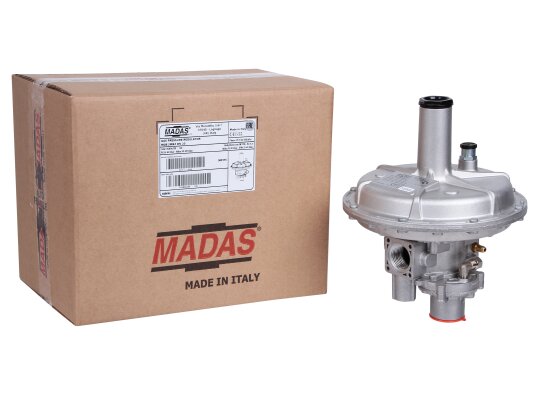

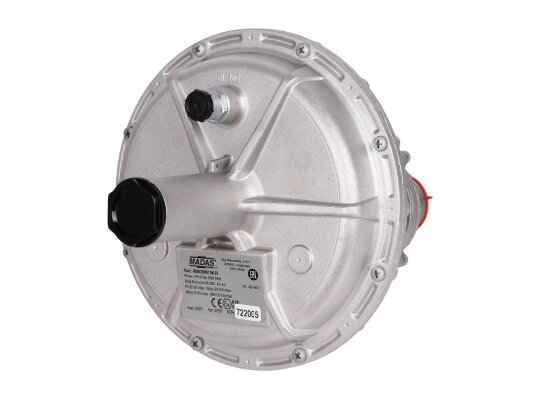

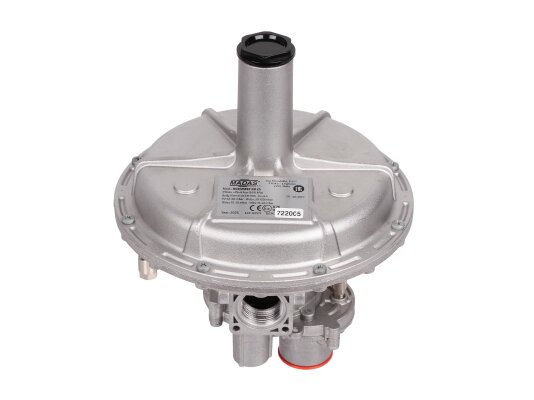

Регулятор давления газа Madas RGB/2MBZ DN 25, RGB04Z 130

Регулятор давления газа Madas RGB04Z 130 предназначен для промышленных систем редуцирования и распределения газа со средним расходом, работающих с природным, сжиженным и другими неагрессивными газами. Максимальное давление в сети — до 6 бар. Устройство входит в серию комбинированных регуляторов «Мини» с встроенными защитными клапанами. Оно снижает и стабилизирует давление на выходе согласно настройкам пружины.

Конструкция

Регулятор оснащён:

• предохранительно-запорным клапаном (ПЗК), перекрывающим подачу газа при превышении или снижении давления, а также при отсутствии давления (ручной взвод);
• предохранительно-сбросным клапаном (ПСК), выпускающим газ при кратковременном превышении давления;
• штуцерами для подключения внешнего импульса диаметром 8 мм;
• предварительно сжатой регулирующей пружиной.

Типы газа

Устройство предназначено для работы с метаном, сжиженным газом, азотом, воздухом и другими неагрессивными газами, соответствующими стандарту 5542-87 (сухие чистые газы).

Технические характеристики:

• комбинированное устройство с клапанами безопасности;
• максимальное входное давление: 6000 мбар;
• пропускная способность от 0,1 до 300 нм3/ч;
• регулировка выходного давления в диапазоне 32-60 мбар;
• неравномерность регулировки ±10%;
• настройка срабатывания запорного клапана: 10-30 мбар и 30-120 мбар;
• диапазон давления сбросного клапана: 36-100 мбар;
• время срабатывания ПЗК менее 1 секунды;
• прямое (линейное) подключение с резьбой Rp 1";
• монтаж возможен в горизонтальном и вертикальном положении;
• рабочая температура окружающей среды от -40 до +60 °C;
• срок службы — 40 лет.

Область применения

Регулятор Madas RBC подходит для установки в помещениях с зонами взрывоопасности 1 и 2. Не предназначен для эксплуатации в агрессивных средах, разрушающих материалы корпуса и деталей.

Монтаж

Для регулятора «Мини» обязательна установка внешнего импульса. В комплект входит штуцер под трубку Ø8 в блоке ПЗК. Рекомендуемый диаметр выходной трубы — не менее DN 32. На корпусе нанесена стрелка, указывающая направление потока газа.

Обслуживание

При соблюдении рекомендаций по эксплуатации и обслуживанию регулятор прослужит 40 лет. Контроль давления проводится каждые 6 месяцев, замена мембран и пружины — через 5 и 20 лет соответственно.

Преимущества:

• стабильное выходное давление;
• наличие защитных клапанов для безопасной работы;
• быстрое срабатывание запорного клапана;
• работа при низких температурах;
• возможность монтажа на горизонтальный и вертикальный трубопровод;
• гарантия 2 года.

Регуляторы давления газа Madas RGB с диапазонами выходного давления от 15 до 350 мбар доступны на складе и под заказ. Ознакомиться с ассортиментом можно в нашем каталоге.

Артикул: RGB04Z 130
Альтернативные артикулы: RGB04Z99 130
Производитель: Madas, Италия
На складе: Да
