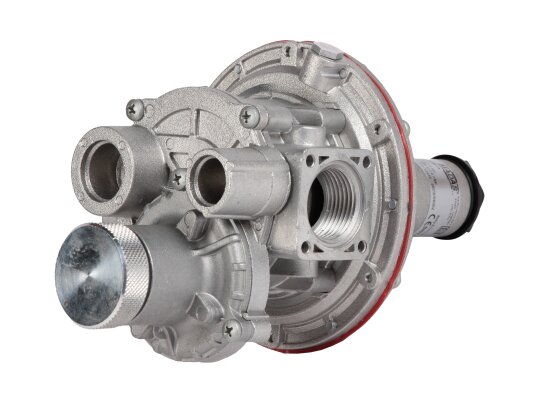

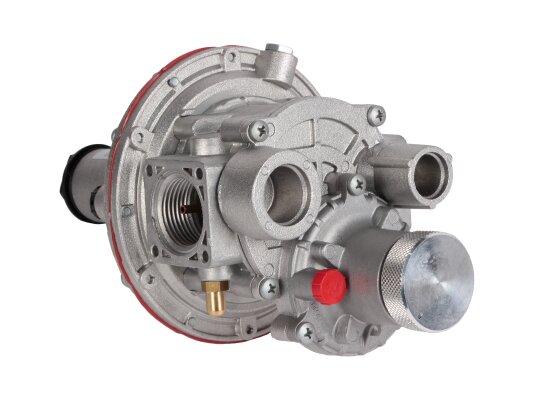

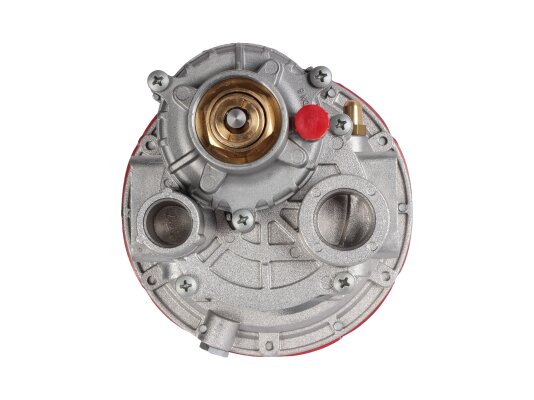

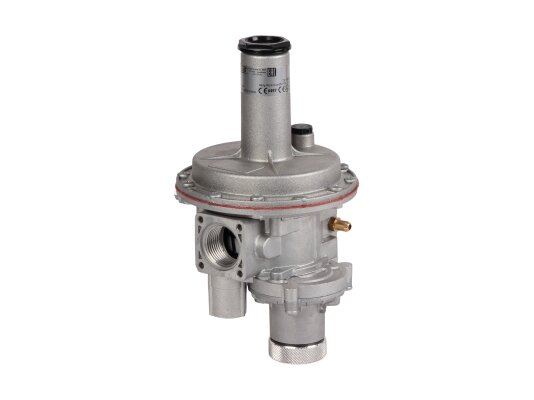

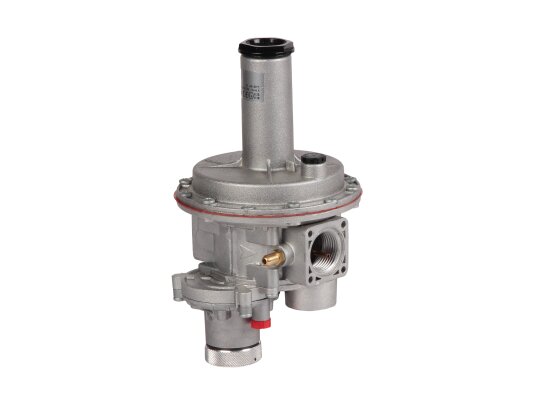

Газовый регулятор Madas FBH04Z 110 благодаря комбинированной конструкции выполняет несколько функций: поддерживает выходное давление, сбрасывает избыточный газ и перекрывает поток при критическом повышении или снижении давления. Встроенный фильтр очищает газ от загрязнений. Применяется в промышленных газораспределительных и газоснабжающих системах.
Типы газа
Регулятор Madas FBH подходит для метана, пропан-бутана, азота, воздуха и других нейтральных сухих газов по стандарту 5542-87. По запросу доступны версии для биогаза и попутного нефтяного газа.
Технические характеристики и эксплуатация:
- прямодействующий регулятор с точностью регулировки ±10 %;
- комбинированная конструкция с фильтром и защитными клапанами;
- максимальное входное давление: до 6000 мбар;
- рабочий диапазон давления: 900-1500 мбар;
- настройка ПЗК: превышение 1000-2000 мбар, понижение 600-800 мбар;
- диапазон срабатывания ПСК: 1100-2500 мбар;
- время срабатывания ПЗК менее 1 секунды;
- линейное соединение с внутренней резьбой Rp 1";
- рекомендуемое горизонтальное, допускается вертикальное расположение;
- минимальная пропускная способность 0,1 нм3/ч;
- герметичность класса «А» по EN 88-2;
- работа при температуре окружающей среды от -40 до +60 °C;
- установка в зонах взрывоопасности 1 и 2;
- ресурс службы по заявлению производителя — 40 лет.
Комплектация
Регулятор Madas FBH включает:
- предохранительно-запорный клапан (ПЗК), перекрывающий подачу газа при аварийных перепадах давления;
- предохранительно-сбросной клапан (ПСК), сбрасывающий избыточное давление через специальное отверстие;
- фильтр грубой очистки с размером ячейки 50 мкм;
- компенсационную мембрану для стабилизации давления;
- регулируемую пружину с заданным диапазоном сжатия.
Материалы корпуса и деталей устойчивы к температурным нагрузкам, высокому давлению и составу газа: оцинкованная нержавеющая сталь, стекловолокно с 30% нейлона, алюминий 11S, латунь ОТ-58, штампованный алюминий, NBR-каучук.
Важно! Конструкция не предназначена для агрессивных сред.
Область применения
Регулятор Madas FBH04Z применяется в промышленных системах редуцирования давления газа, устанавливается в газорегуляторных пунктах, распределительных станциях и другом газовом оборудовании.
Преимущества:
- комбинированная конструкция с защитными клапанами;
- встроенный фильтр;
- высокая герметичность;
- широкий диапазон регулировки давления;
- быстрое срабатывание запорного клапана;
- стабильное выходное давление при колебаниях в магистрали;
- подходит для низкотемпературной эксплуатации;
- возможность монтажа в разных положениях;
- гарантия производителя 2 года.

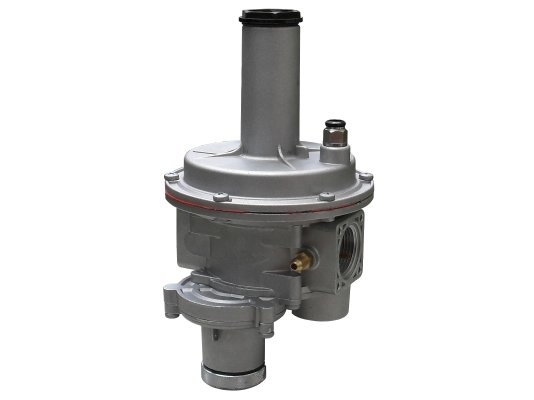

У нас можно приобрести регуляторы давления газа Madas FBH со склада и под заказ. Серия включает модели с линейным (Z), угловым (F, R) и U-образным (M) соединениями. Все актуальные варианты представлены в каталоге.
Артикул: FBH04Z 110
Производитель: Madas, Италия
