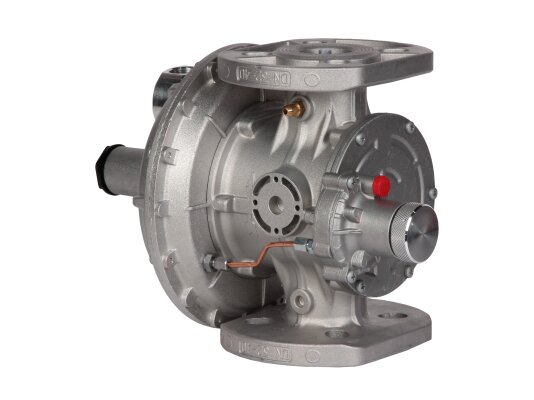

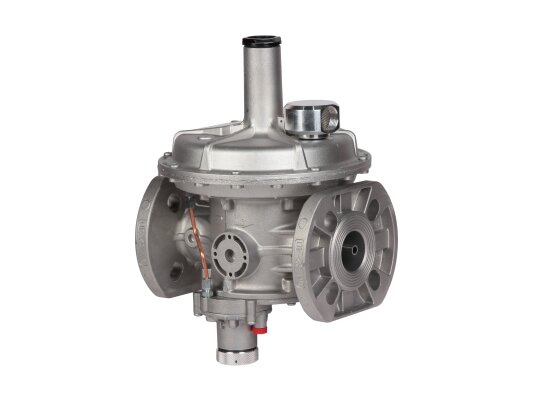

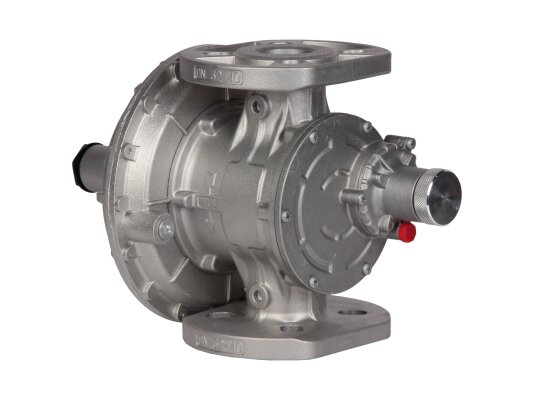

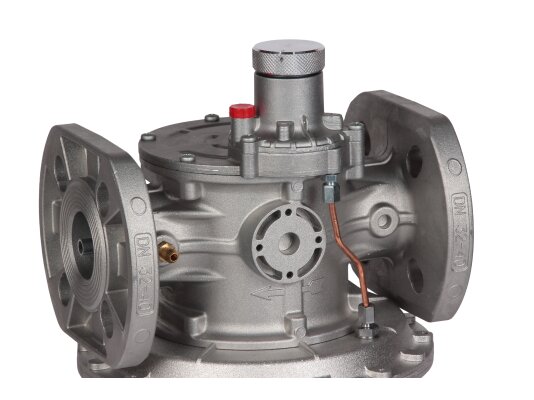

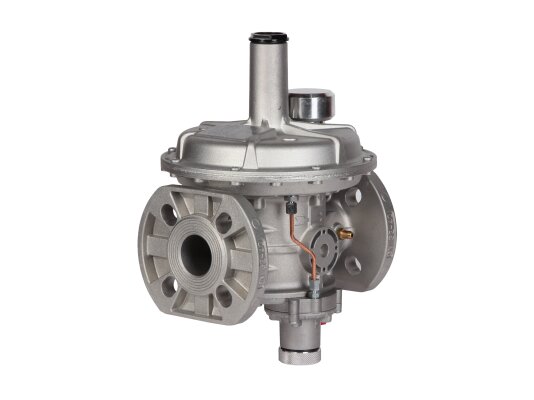

Регулятор давления газа Madas RB32Z R130 оснащён предохранительно-запорным клапаном (ПЗК), который перекрывает газопровод при аварийном снижении или повышении контролируемого давления. Устройство предназначено для промышленных газопотребляющих систем с максимальным давлением в магистрали до 6 бар. Обеспечивает стабилизацию и поддержание выходного давления при изменениях входного давления. Для сброса избыточного давления предусмотрен предохранительно-сбросной клапан (ПСК).
Среда применения
Регулятор подходит для природного газа, пропан-бутана, азота, воздуха и других неагрессивных сухих газов, соответствующих ГОСТ 5542-87. По запросу доступны версии для биогаза (после уточнения состава).
Ключевые характеристики:
- комбинированное устройство прямого действия;
- максимальное входное давление: 6000 мбар;
- класс герметичности «А» по EN 88-2, без утечек;
- минимальная пропускная способность: 0,1 нм3/ч;
- регулировка выходного давления в диапазоне 32-60 мбар;
- настройка ПЗК: 10-30 мбар по понижению, 30-120 мбар по превышению;
- диапазон срабатывания ПСК: 36-100 мбар;
- точность срабатывания ПСК и ПЗК: ±5%, ±10%;
- время срабатывания запорного клапана менее 1 секунды;
- фланцевое соединение DN 32 для монтажа;
- прямое (линейное) соединение;
- пропускная способность до 1300 нм3/ч;
- рабочий температурный диапазон: от -40 до +60 °C;
- заменяемые узлы: мембрана регулятора, мембрана ПЗК, пружины;
- срок службы регулятора — 40 лет.
Особенности конструкции и комплектации
Регулятор оборудован защитными элементами для безопасной эксплуатации:
предохранительно-запорным клапаном, который перекрывает подачу газа при аварийном снижении или повышении выходного давления. Повторный запуск возможен только после устранения причины срабатывания;

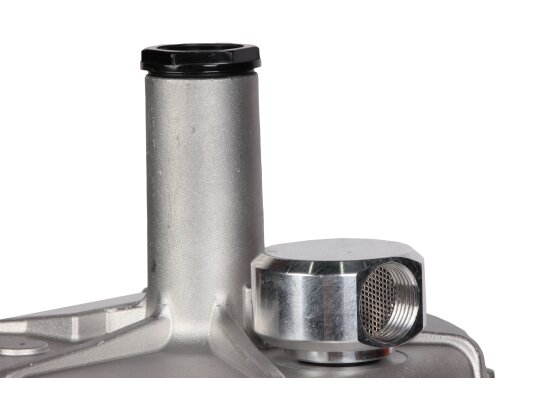

предохранительно-сбросным клапаном, обеспечивающим сброс избыточного давления через специальное отверстие при превышении допустимых значений.
При установке в помещениях с плохой вентиляцией необходимо предусмотреть вывод сброшенного газа наружу.
Корпус и комплектующие выполнены из алюминия 11S, штампованного алюминия, латуни ОТ-58, оцинкованной нержавеющей стали, стекловолокна с 30% нейлона и бутадиен-нитрильного каучука, устойчивых к коррозии, перепадам температур и составу газов.
Требования к месту установки
Регулятор допускается устанавливать в зонах взрывоопасности 1 и 2 по ГОСТ как внутри помещений, так и на улице при защите от атмосферных осадков. Не рекомендуется размещать в агрессивных средах, разрушающих металл и резину.
Монтаж
Устройство можно монтировать на горизонтальный или вертикальный трубопровод, предпочтительно с пружиной, направленной вертикально вверх. Монтаж в иных положениях сокращает срок службы.
Обслуживание и замена деталей
Проверка давления и срабатывания ПЗК и ПСК проводится каждые 6 месяцев. Замена мембран осуществляется каждые 5 лет, пружин — каждые 20 лет. После разборки необходимо повторно настроить выходное давление.
Преимущества:
- стабильное выходное давление при колебаниях входного;
- быстрое срабатывание предохранительно-запорного клапана;
- высокая герметичность без утечек;
- наличие предохранительно-сбросного клапана;
- работа при низких температурах;
- возможность монтажа в разных положениях;
- гарантия 2 года;
- длительный срок службы — 40 лет при своевременном обслуживании.
Доступны модели с различными диапазонами настройки, фланцевыми и резьбовыми соединениями, индикаторами положения ПЗК, шумоглушителями, усиленными мембранами и версиями для биогаза. Подробности можно уточнить у консультантов.
Артикул: RB32Z R130
Альтернативные артикулы:
RB32Z99 R130;00000003907
Производитель: Madas, Италия
На складе:
В наличии
