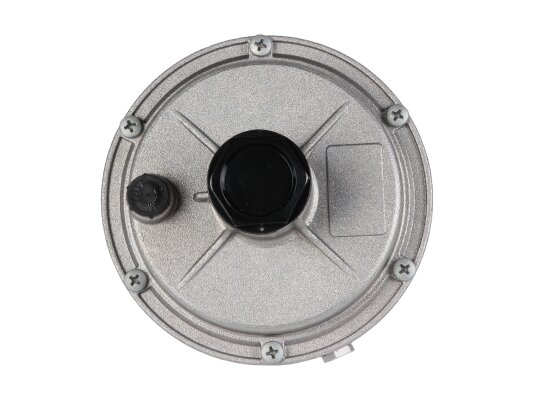

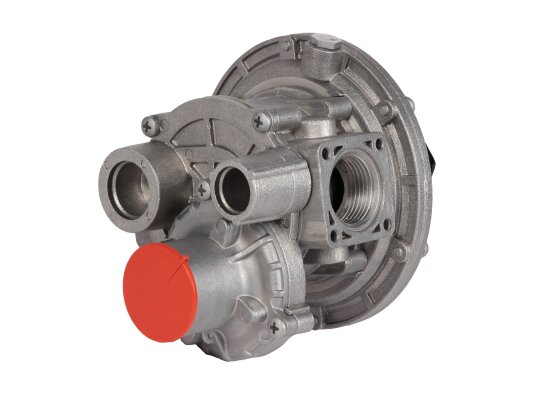

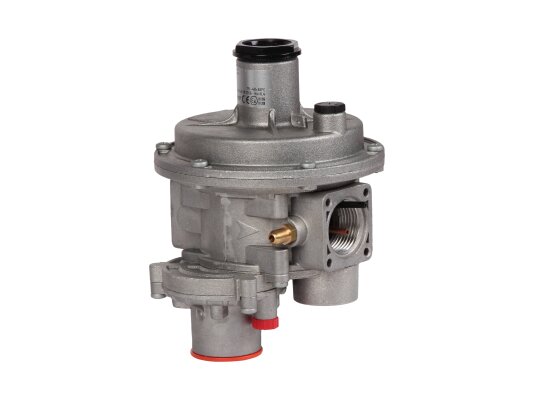

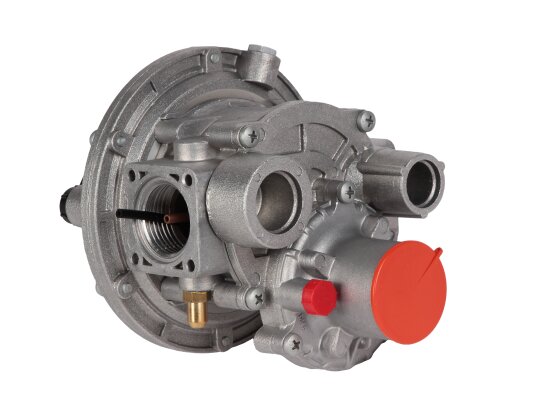

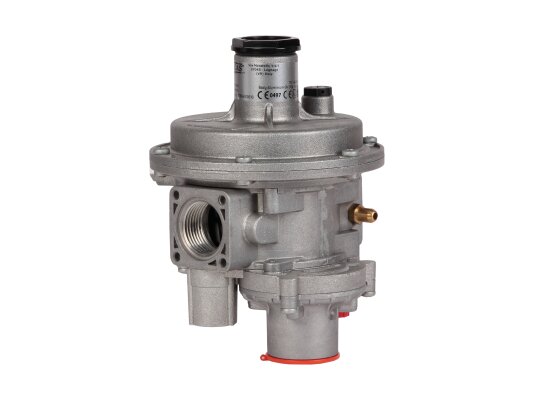

Регулятор давления газа Madas FB04Z 105 снижает входное давление и автоматически поддерживает его на постоянном уровне. Устройство оснащено фильтром и дополнительными элементами безопасности. Благодаря универсальным характеристикам и расширенной комплектации подходит для бытовых и промышленных систем с небольшим расходом газа.
Типы газа
Комбинированный регулятор предназначен для работы с метаном, сжиженным газом, азотом, воздухом и другими некоррозионными газами.
Конструкция и комплектация
Регуляторы серии FB выпускаются с разными типами соединений: Z – линейное (прямое), R, F – угловое, M – U-образное. Модели с угловым и U-образным соединением имеют меньшую пропускную способность.
Регуляторы серии «Стандарт» оснащены:
- фильтром на входе;
- предохранительно-запорным клапаном, перекрывающим поток при избыточном или недостаточном выходном давлении;
- предохранительно-сбросным клапаном для выпуска газа при кратковременных скачках давления;
- мембраной для компенсации входного давления;
- предварительно сжатой пружиной регулирования давления.
Для изготовления используются материалы: оцинкованная нержавеющая сталь, алюминий 11S, латунь ОТ-58, стекловолокно с 30% нейлона, штампованный алюминий, виледон (фильтроэлемент), NBR-каучук (уплотнения).
Основные параметры:
- стандартное седло диаметром 17 мм;
- регулировка выходного давления в диапазоне 10-25 мбар;
- точность регулировки ±10%;
- настройка давления срабатывания ПЗК: 7-20 мбар и 12-70 мбар;
- рабочий диапазон сбросного клапана: 15-35 мбар;
- герметичность класса «А» по EN 88-2, без видимых утечек;
- быстрое срабатывание ПЗК менее 1 секунды;
- резьбовые отверстия Rp 1" для монтажа на трубу;
- фильтрация до 50 микрон;
- минимальная пропускная способность 0,1 нм3/ч;
- линейное соединение;
- возможна установка в горизонтальном или вертикальном положении;
- рабочий температурный диапазон от -40 до +60 °C;
- очистка или замена фильтра через месяц после запуска и каждые 5 лет;
- замена мембран регулятора и ПЗК через 5 лет, пружин – через 20 лет.
Условия установки
Регулятор предназначен для эксплуатации в зонах 1 и 2 взрывоопасности по ГОСТ. Не подходит для агрессивных сред. Уличная установка возможна при наличии защиты от атмосферных осадков.
При установке в помещениях с плохой вентиляцией необходимо выводить газ, сбрасываемый через клапан, наружу.
Преимущества:
- комбинированное устройство регулирования и безопасности;
- встроенный фильтр для очистки газа;
- высокая герметичность конструкции;
- стабильное поддержание давления;
- широкий температурный диапазон эксплуатации;
- возможность монтажа в горизонтальном и вертикальном положении;
- гарантия производителя 2 года.
В каталоге представлены регуляторы давления газа Madas FB с различными диапазонами давления, размерами и типами соединений. Модели с рабочим давлением от 170 мбар оснащены усиленной мембраной.
Артикул: FB04Z 105
Альтернативные артикулы:
FB04Z99 105
Производитель: Madas, Италия
