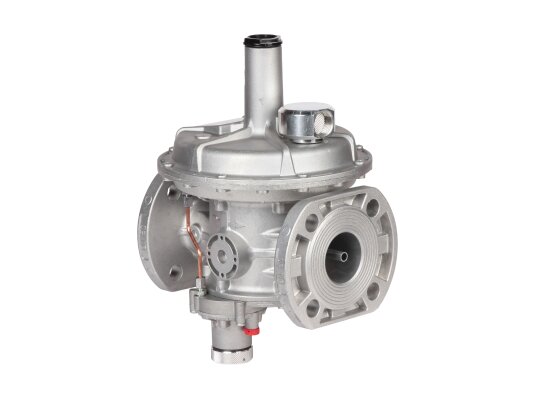

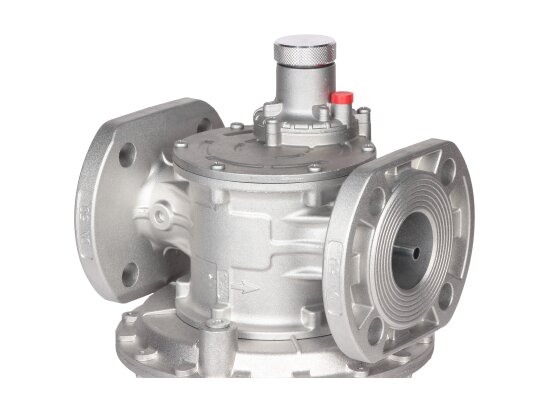

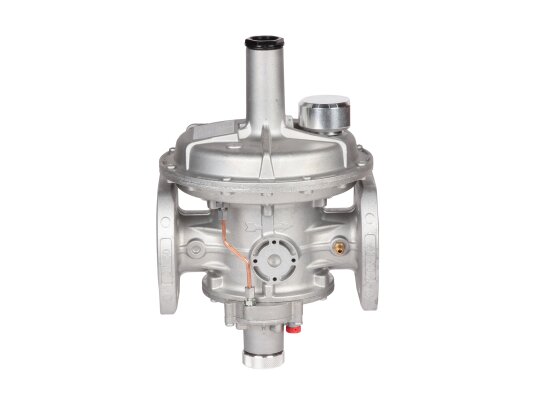

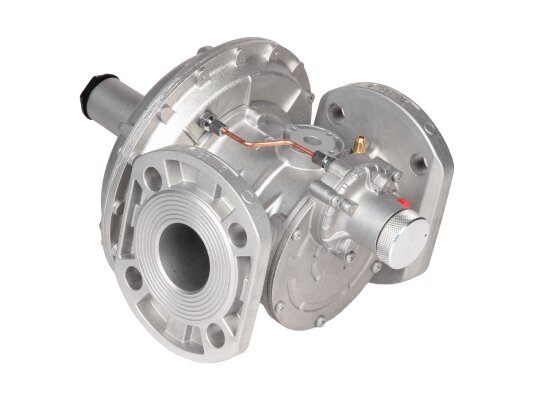

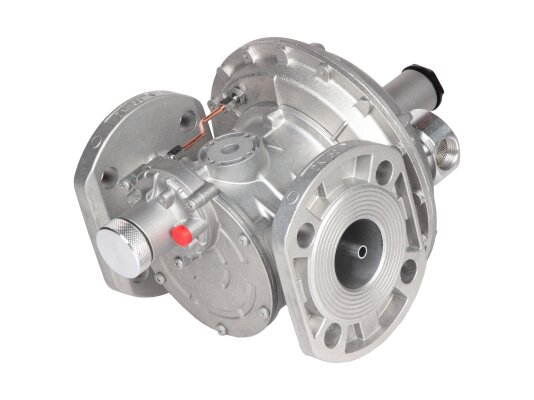

Регулятор давления газа Madas RB50Z R140 с интегрированными предохранительно-запорным (ПЗК) и предохранительно-сбросным клапанами (ПСК) обеспечивает безопасное снижение высокого входного давления и поддержание стабильного выходного давления при изменениях давления в магистрали и расхода. Предназначен для промышленных газопотребляющих систем и рассчитан на максимальное входное давление до 6 бар.
Особенности комплектации Madas RB50Z
Устройство оснащено:

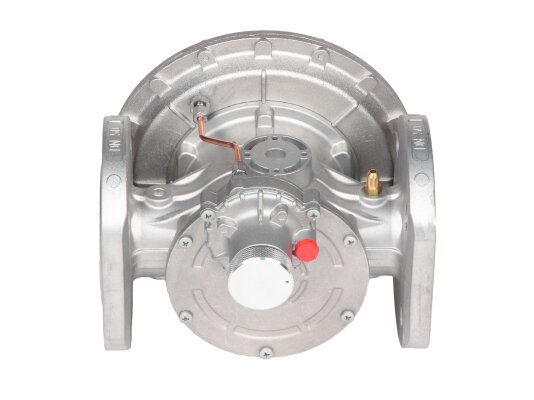

- предохранительно-запорным клапаном, который перекрывает подачу газа при аварийном повышении, понижении или отсутствии давления;

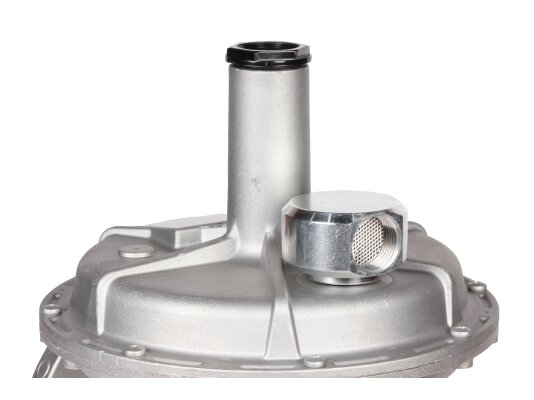

- предохранительно-сбросным клапаном для сброса избыточного давления через специальное отверстие.
Опционально доступен индикатор положения ПЗК для сигнализации о закрытии клапана.
После срабатывания запорного клапана регулятор запускается вручную после устранения причин аварии.
При установке в помещениях с недостаточной вентиляцией необходимо предусмотреть отвод сброшенного ПСК газа наружу.
Область применения
Комбинированный регулятор RB50Z подходит для работы с метаном, сжиженным газом, воздухом, азотом и другими неагрессивными сухими газами по ГОСТ 5542-87. По запросу возможна версия для биогаза.

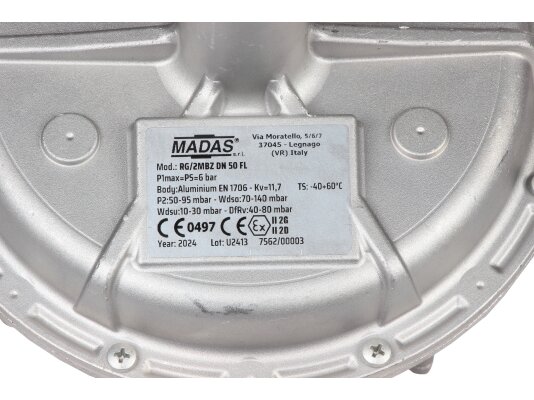

Основные характеристики:
- максимальное входное давление: 6000 мбар;
- рабочий диапазон регулировки: 50-95 мбар;
- настройка ПЗК: 10-30 мбар и 60-140 мбар;
- диапазон срабатывания ПСК: 57-175 мбар;
- минимальный расход газа: 0,1 нм3/ч;
- максимальная пропускная способность: 1500 нм3/ч;
- сертификат EN 88-2, класс герметичности «А»;
- точность срабатывания ПСК и ПЗК: ±5% и ±10%;
- время срабатывания ПЗК менее 1 секунды;
- фланцевое соединение DN 50;
- линейное соединение;
- температурный диапазон эксплуатации: от -40 до +60 °C;
- регулярный контроль давления и клапанов дважды в год;
- замена мембран каждые 5 лет, пружин через 20 лет;
- срок службы — 40 лет.
Материалы корпуса
Корпус изготовлен из алюминия, а конструктивные элементы выполнены из устойчивых к газовой среде и перепадам температур материалов: оцинкованной нержавеющей стали, алюминия 11S, латуни ОТ-58, штампованного алюминия и стекловолокна с 30% нейлона. Уплотнители выполнены из газонепроницаемого NBR-каучука.
Условия эксплуатации
Регулятор может устанавливаться внутри помещений и на улице под навесом. При уличной установке необходимо исключить попадание осадков на корпус. Предназначен для зон взрывоопасности 1 и 2 по ГОСТ.
Важно: не рекомендуется использовать в агрессивных средах, разрушающих конструкцию.
Монтаж
Устройство устанавливается горизонтально или вертикально с пружиной вверх (рекомендуемое положение). При иной ориентации срок службы сокращается.
Преимущества:
- стабильное выходное давление при колебаниях входного;
- встроенные защитные клапаны (ПЗК и ПСК);
- быстрое срабатывание ПЗК (менее 1 секунды);
- возможность уличной эксплуатации;
- стойкость к низким температурам;
- монтаж на горизонтальные и вертикальные трубопроводы;
- гарантия 2 года.
Серия Madas RB
В ассортименте представлены регуляторы с различными типами соединений, диапазонами давления, с ПСК или без, с усиленной мембраной, индикатором положения ПЗК, шумоглушителем и специальными версиями для биогаза.
Артикул: RB50Z R140
Альтернативные артикулы:
RB50Z99 R140;00000004008
Производитель: Madas, Италия
На складе:
В наличии
