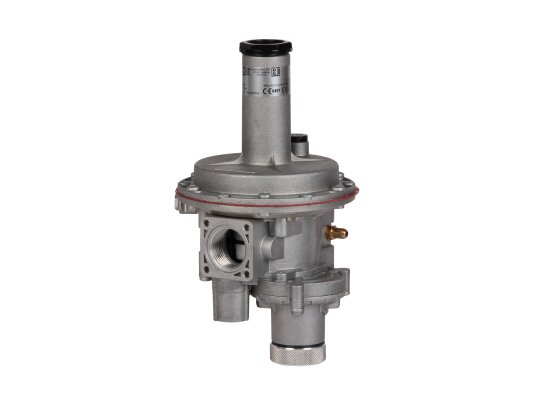

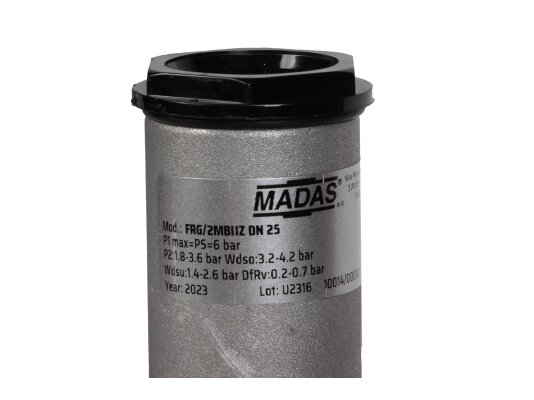

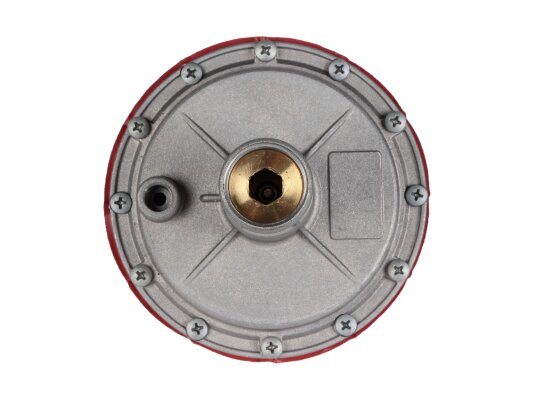

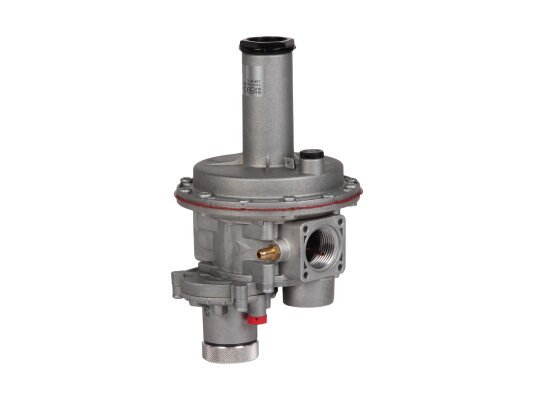

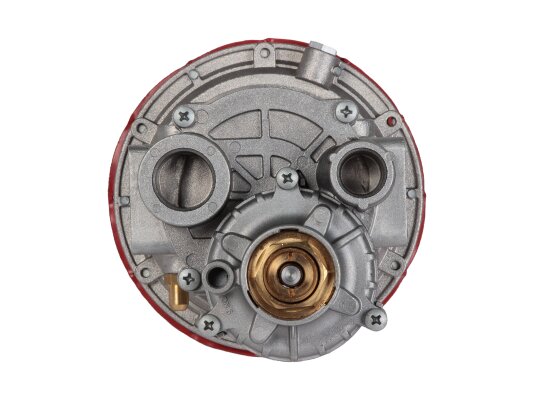

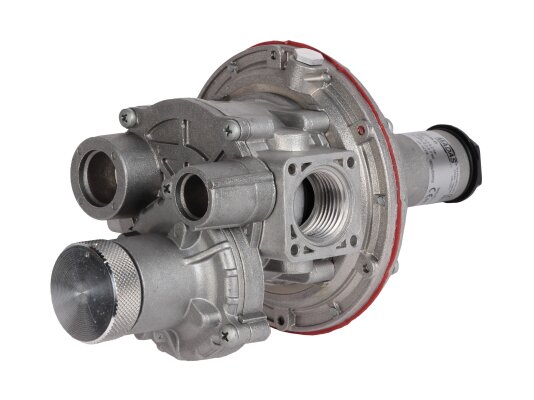

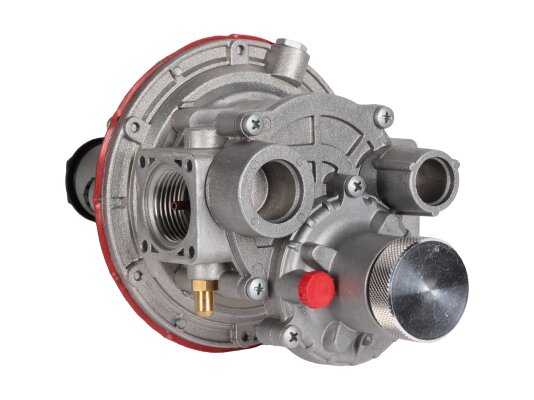

Регулятор давления газа Madas FRG/2MBHZ DN 25, FBH04Z 130

Регулятор давления Madas FBH04Z 130 применяется в промышленных газораспределительных системах для снижения и поддержания стабильного давления на выходе при изменениях расхода и давления в магистрали. Оснащён защитными клапанами (запорным и сбросным) и фильтром. Подходит для работы в условиях низких температур.

Тип газа

Регулятор Madas FBH предназначен для природного и сжиженного газа, а также других нейтральных сухих газов по стандарту 5542-87. Для биогаза и агрессивных газов доступны специальные версии (В и W).

Основные параметры:

• прямодействующий комбинированный регулятор;
• регулирование выходного давления с точностью ±10 %;
• максимальное входное давление: 6000 мбар;
• регулируемая пружина с диапазоном 1800-3600 мбар;
• настройка ПЗК по превышению/недостаточности: 2200-4200/900-2600 мбар;
• регулировка сбросного клапана: 2000-4600 мбар;
• минимальный расход газа: 0,1 нм3/ч;
• герметичность класса «А» по EN 88-2;
• время срабатывания ПЗК менее 1 секунды;
• линейное соединение с внутренней резьбой Rp 1";
• возможна установка в горизонтальном или вертикальном положении;
• рабочая температура окружающей среды: от -40 до +60 °C;
• срок службы — 40 лет.

Рекомендуется устанавливать регулятор с пружиной, направленной вертикально вверх, так как иное положение уменьшает срок службы.

Основные компоненты

Регулятор Madas FBH оснащён:

• фильтром с размером очистки 50 мкм;
• предохранительно-запорным клапаном (ПЗК), перекрывающим подачу газа при критических перепадах давления;
• предохранительно-сбросным клапаном (ПСК), сбрасывающим избыточное давление при кратковременных превышениях;
• компенсационной мембраной для стабилизации давления;
• предварительно сжатой пружиной регулировки давления.

Место установки

Комбинированный регулятор подходит для эксплуатации в зонах взрывоопасности 1 и 2 по ГОСТ. Не рекомендуется использовать в агрессивных средах, разрушающих металл, алюминий и каучук.

Область применения

Регулятор давления применяется в крупных промышленных системах регулирования давления, устанавливается в газорегуляторных пунктах, распределительных станциях и другом газовом оборудовании.

Преимущества:

• широкий диапазон регулировки давления;
• стабильные выходные параметры;
• защитные клапаны для безопасной работы;
• быстрое срабатывание запорного клапана;
• высокая герметичность;
• подходит для низкотемпературной эксплуатации;
• возможность монтажа в разных положениях;
• гарантия 2 года.

Серия FBH

Регуляторы давления Madas серии FBH выпускаются с соединениями: Z – линейным, M – U-образным, F и R – угловым, с размерами DN 32 – DN 100 и диапазонами давления от 900 до 3600 мбар.

Артикул: FBH04Z 130
Альтернативные артикулы: FBH04Z98 130
Производитель: Madas, Италия
На складе: Да
